Pertimbangan kualitas yang dapat menjadi penting dalam beberapa aplikasi gelombang keluaran dari UPS. Hal ini mengacu pada bentuk sinyal arus bolak balik yang diproduksi oleh UPS. Kualitas dan biaya inverter yang berada dalam UPS adalah penentu utama dari bentuk sinyal AC yang dihasilkan oleh sebagian besar UPS, terutama yang di ujung bawah atas. Situasi yang ideal adalah untuk UPS untuk menghasilkan gelombang keluaran bersih yang dekat dengan apa yang diproduksi oleh utilitas listrik, tetapi hal ini tidak selalu terjadi.

Disini ada tiga jenis gelombang utama yang dihasilkan oleh UPS:
Sine Wave:
ini adalah gelombang terbaik, karena merupakan sebuah bentuk (ideal) AC sinyal listrik dari dinding. UPS kualitas tertinggi menghasilkan keluaran True Sinewave, yang memerlukan komponen yang cukup mahal di inverter. Hal ini sangat penting untuk UPS online, karena beban mereka selalu dari inverter. Gelombang sinus Murni UPS biasanya hanya ditemukan di model yang paling tinggi

Square Wave:
Paling tidak diinginkan jenis keluaran gelombang, gelombang persegi adalah semacam "Keluaran Rata" versi dari Sine Wave. Inverter lebih murah dirancang menghasilkan keluaran gelombang persegi terutama karena komponen yang diperlukan untuk melakukan ini adalah murah. Itu tidak akan mengejutkan Anda untuk belajar bahwa beberapa peralatan tidak benar-benar berjalan pada gelombang persegi (mungkin lebih mengejutkan mengetahui bahwa banyak jenis peralatan akan berjalan menggunakan itu!) Ada beberapa alasan mengapa gelombang persegi menyebabkan masalah. Sebagai permulaan, tegangan puncak gelombang persegi secara substansial lebih rendah dari tegangan puncak gelombang Sinewave, yang menyebabkan masalah dengan beberapa jenis peralatan. Selain itu, sementara gelombang sine wave memiliki satu frekuensi di dalamnya - 60 Hz di Amerika Utara - gelombang persegi berisi banyak frekuensi yang lebih tinggi juga, disebut harmonisa, yang dapat menyebabkan berdengung atau masalah lain dengan beberapa peralatan. keluaran gelombang persegi hanya ditemukan dalam peralatan termurah dan harus dihindari jika mungkin.

Modified Square Wave:
Gelombang ini adalah kompromi antara sine wave dan square wave. Dorongan positif dan negatif dari square wave menipis, dipisahkan dan dibuat lebih tinggi, sehingga tegangan puncak lebih dekat dengan yang Sine Wave, dan bentuk keseluruhan dari gelombang lebih dekat menyerupai gelombang Sine Wave. Pada saat yang sama, biaya sirkuit untuk menghasilkan keluaran gelombang modified square wave lebih dekat dengan biaya sirkuit square waves ini daripada unit Sine Wave.

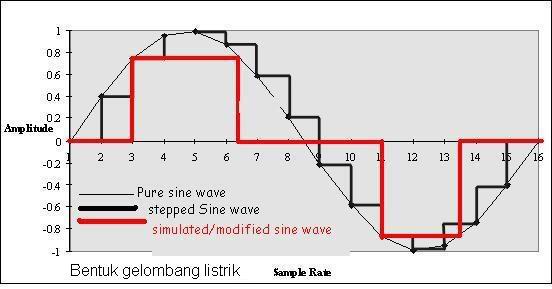

Lebih Jelas Tentang Perbedaan Tersebut Dengan Gambar 1.


Dari jenis-jenis UPS ini dapat diketahui, pada umumnya jenis offline dan line interaktive. Gelombang listrik dari inverternya berbentuk simulated sinewave atau square wave, meskipun ada pula yang sinusoidal. Sedangkan pada jenis online dipastikan bentuk gelombang dari inverternya sinusoidal.

Apa pengaruhnya bentuk gelombang ini terhadap beban. Bentuk gelombang sinusiodal merupakan bentuk gelombang yang terbaik bagi peralatan elektronik. Karena secara umum peralatan elektronik memang didesain untuk dapat bekerja baik dengan bentuk gelombang ini. Sedangkan bentuk non sinusiodal kadangkala membuat peralatan elektronik menjadi lebih panas (stress) bila dibandingkan dengan bentuk gelombang listrik yang sinusiodal.

Mungkin, karena bentuk gelombang sinusiodal kalau diukur dengan multimeter rms biasa dan dibandingkan dengan pengukuran menggunakan multimeter true rms akan mendapatkan nilai yang sama. Sedangkan gelombang non sinusiodal jika dilakukan pengukuran dengan multimeter rms biasa biasanya lebih rendah nilainya dibandingkan dengan pengukuran multimeter true rms, misal dengan multimeter rms biasa terukur 176Vac sedangkan dengan mulimeter true rms terukur 220Vac. Nilai tegangan sebenarnya, 220Vac yang terukur dengan multimeter true rms. Sedangkan setting pada ups biasanya menggunakan multimeter rms biasa. Kita bisa bayangkan kalau menggunakan multimeter rms biasa disetting terukur 220Vac, dan bila diukur dengan multimeter true rms bisa menjadi 250Vac, mungkin hal inilah yang menjadi kenapa komponen elektronik menjadi lebih panas bila menggunakan gelombang listrik non sinusiodal.

Tapi terkadang pengukuran dengan multimeter rms biasa pada gelombang non sinusiodal mendapatkan nilai yang lebih tinggi dibandingan dengan multimeter true rms. Nilai ini tergantung dari bentuk gelombang non sinusidalnya itu sendiri.
