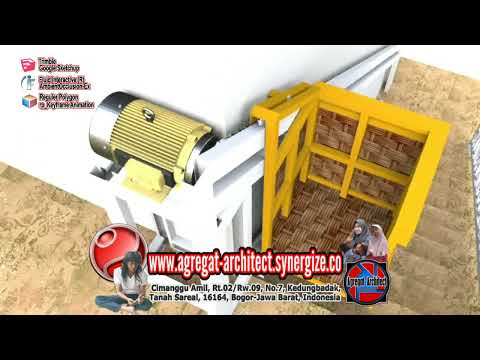

ESKALATOR KERANJANG

Selain tangga biasa, pada bagian sisi tembok dapat dioptimalkan untuk dipasangi Eskalator Keranjang.

Eskalator Keranjang dapat dijadikan sarana dan prasarana mobilisasi alternatif pembawa barang dari lantai bawah keatas ataupun sebaliknya.
Ada tiga buah rel tahanan yang harus diperhatikan, dan dicermati secara teliti baik rel penahan yang terletak dibagian bawah, ataupun rel penahan double dibagian atas yang keseluruhannya dipatenkan dengan dinding serta dibaud tembus agar tidak terjadi kegoyangan yang akan mengakibatkan posisi keranjang terbalik dan roboh akibat bobot beban bawa.
👉Pakai teori ambang agar lajur Keranjang lancar dan tidak terjadi kemacetan (dapat disimak pada artikel-artikel lainnya atau sesuaikan dengan Disiplin Ilmu).

Demikian pula halnya dengan mesin penarik, posisinya harus menempel dengan dinding agar memiliki kekuatan dan ketahanan pada saat menarik bobot beban bawa baik pada saat keatas ataupun kebawah.

🆘Dilarang memakai Dynabol, karena dapat membahayakan aktivitas human pengguna eskalator

Pada bagian bawah bodi dipasangi lidah pengait (perhatikan gambar videonya), agar pada saat parkir tidak melorot ataupun goyang atau sesuaikan dengan Disiplin Ilmu.
Untuk kelistrikannya silahkan simak pada bagian bawah.
Adapun peletakan stop kontak, dipasang pada dinding tidak pada Keranjang.
Download file modelnya
Eskalator Keranjang

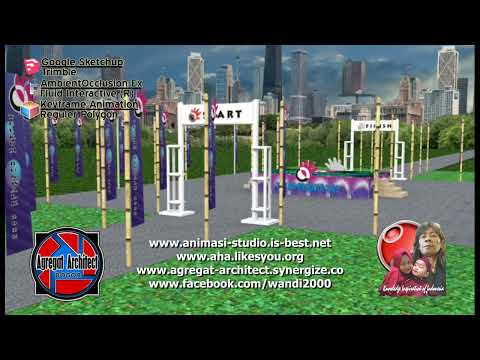

KONSTRUKSI GAPURA MUSIMAN, SEMI PERMANEN ATAUPUN PERMANEN
Terkadang hal-hal tertentu dibutuhkan secara mendadak misalnya Gapura.
Gapura dilambangkan sebagai batas wilayah daerah ataupun untuk kebutuhan sesaat, seperti halnya Perayaan ataupun Even-even.

Banyak yang dibuat secara permanen ataupun semi permanen, bahkan hanya untuk satu ataupun dua hari.
Ok kali ini saya mendapatkan Idea dari Rencana Kerja  PT.TELKOM untuk membuat Animasi Venue dalam acara  Open Telkom Runwalk 2022.
Bahan-bahan yang saya tawarkan
👉 Besi Bulat
👉 Pipa PVC
👉 Bambu
Yang jelas, materialnya berbentuk bulat serta disesuaikan dengan kebutuhan.
Sedangkan untuk keseimbangan dan ketahanannya, silahkan analisa dan sesuaikan dengan ketinggian dan bentangan.

Pada Presentasi contoh yang saya tampilkan, ukuran keinggian 350 cm panjang bentangan 400 cm.
Adapun kedalaman Septi tanam 150 cm untuk ketinggian 350 cm s/d 500 cm.
Socket penyambung minimal 20 cm, lebih panjang lebih bagus karena untuk menghindari terjangan tekanan angin, serta untuk mengurangi bobot bentangan ataupun benturan-benturan.

Bor tembus dari sisi kanan kekiri ataupun dari atas kebawah kemudian pasang baud, jangan hanya sebagai klem penguat agar septi dan tidak terganggu dengan Prediksi Kondisi Resiko Lapangan.
Silahkan Download File Sketchupnya untuk acuan bahan Pembuatan.
GAPURA

AHA Messenger Gigabyte
Video Call dan Pengantar Berkas Gigabyte Lintas Negara dan Dunia, Tanpa Limit dan Batasan

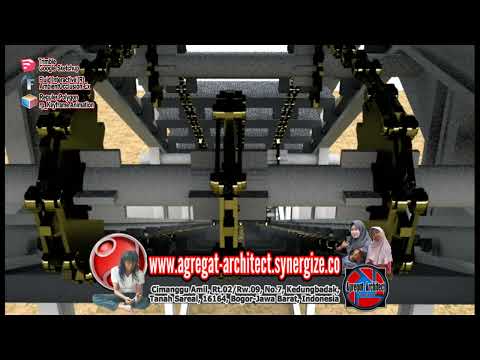

ESCALATOR TANGGA ROLLER COASTER
Kali ini saya merancang Model Escalator Tangga Sederhana yang dapat dijadikan ROLLER COASTER BARANGdan Tentunya Asli Original Inspirasi Buatan Indonesia.

♦️Bahan Material
👉Rel Katrol Besi Kanal C 20 cm X 6.5 cm Tebal 3.2 mm atau sesuaikan, dilengkapi dengan kawat seling baja untuk gantungan sekaligus penurun Rel serta dilengkapi dengan Plat besi Elastis 4 cm untuk lajur jalur jalan penghubung Bordes.
👉Konstruksi Badan ataupun support penunjang, Besi Kanal C 10 cm X 5 cm Tebal 3.2 mm atau sesuaikan
👉Bordes ataupun pijakan berukuran 30 cm X 80 cm dilengkapi dengan klaher 4 cm atau Pelor klaher atau sesuaikan dengan TEKNIK AMBANG SELA agar Plat bordes tidak langsung menyentuh Jalur Rell karena akan terjadi kemacetan jika tidak mempergunakan klahar
♦️Untuk dipertimbangkan, berat Bordes adalah kelancaran laju Tarikan Mesin
Maka sesuaikan berat Bordes.seringan mungkin.
👉Jari-jari penarik Bordes dibuat dari bahan Besi plat 2 cm di klink dan diFresh dengan Spec 8.76 cm/ PCS atau sesuaikan dengan besaran GIR agar dapat berantai sambung menyambung membawa beban bordes.
♦️Jenis mesin dapat memakai jenis apapun karena terletak dibagian luar samping serta bisa diletakan dibagian atas ataupun bawah.
♦️Adapun untuk menaik turunkan Rell Katrol pakai tongkat penghubung agar dapat bersamaan pada saat dinaik turunkan
Download file detail Autocad dan Sketchup Konstruksi Escalator Roller Coasternya

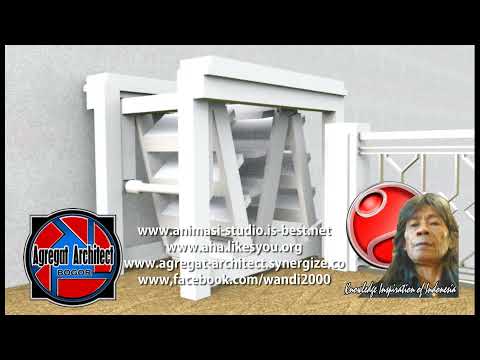

TEKNIK PEMBUATAN TANGGA TARIK LIPAT

Kondisi Setengah Septi
👉Septi hanya untuk orang dewasa, serta pabrikasinya dikerjakan dengan teliti.
👉Warning digunakan oleh Anak-anak, Aki-aki dan Nini (dikhawatirkan bisa naik tebisa turun)

Spesifikasi
🔹Panjang tangga 3 meter X 60 cm, dengan Raw Material Besi dan Alumunium.
🔹Tangga dibagi menjadi tiga bagian dengan ukuran masing-masing 1 meter,
🔹Dikedua ujung tangga dipasang besi Bulat dengan diameter 2cm untuk sambungan per Tangga serta untuk laju naik turun pada belahan Rel Besi tiang Penyangga yang dicor baik dibagian atas ataupun bawah (Cor Patent) agar tidak goyang serta Septi pada saat digunakan.
🔹Pijakan bordes, dibuat dari arku Hollow 4X2 cm dilas serta dilapisi Alumunium 15 cm, dengan jarak presisi anak tangga 25 cm atau sesuaikan.
👉Agar ringan pada saat menaik turunkan tangga pakai Gulungan Rol tambang atau rante.
Download File Autocad dan Sketchupnya dengan mengklik gambar dibawah ini.

Baca Juga
Industry Kreasi Dan Inspirasi Pintu Automatic Remote Control Keluarga Sunda Agregat

TEKNIK PEMBUATAN TANGGA LIPAT SEMI ESCALATOR

Kondisi Setengah Septi
👉Septi hanya untuk orang dewasa, serta pabrikasinya dikerjakan dengan teliti.
👉Warning digunakan oleh Anak-anak, Aki-aki dan Nini (dikhawatirkan bisa naik tebisa turun)

Spesifikasi
Panjang tangga 3 meter X 60 cm atau sesuaikan dengan jarak elevasi pertemuan lantai.
🔹Jenis Tiang penyangga berupa Besi C ataupun kanal 20 cm X 6 cm atau sesuaikan, serta dikanan kirinya dilengkapi dengan Gir sepeda berdiameter 4inc atau 6 cm sebagai activator penarik rantai yang memuat beban tangga
🔹Tangga dibagi menjadi tiga bagian dengan ukuran panjang masing-masing 1 meter atau sesuaikan.
🔹Pijakan bordes, dibuat dari arku Hollow 4X2 cm dilas serta dilapisi Alumunium 15 cm, dengan jarak presisi anak tangga 25 cm atau sesuaikan.
🔹Dikedua ujung tangga dipasang besi Bulat dengan diameter 2cm untuk sambungan per Tangga.
👉Sedangkan pada bagian tangga yang paling bawah dilengkapi pula dengan besi gir sebagai Pilot kemudi laju naik dan turunnya rantai yang mengikuti tarikan mesin dinamo listrik pada belahan Rel Besi tiang Penyangga yang dicor baik dibagian atas ataupun bawah (Cor Patent) agar tidak goyang serta Septi pada saat digunakan.

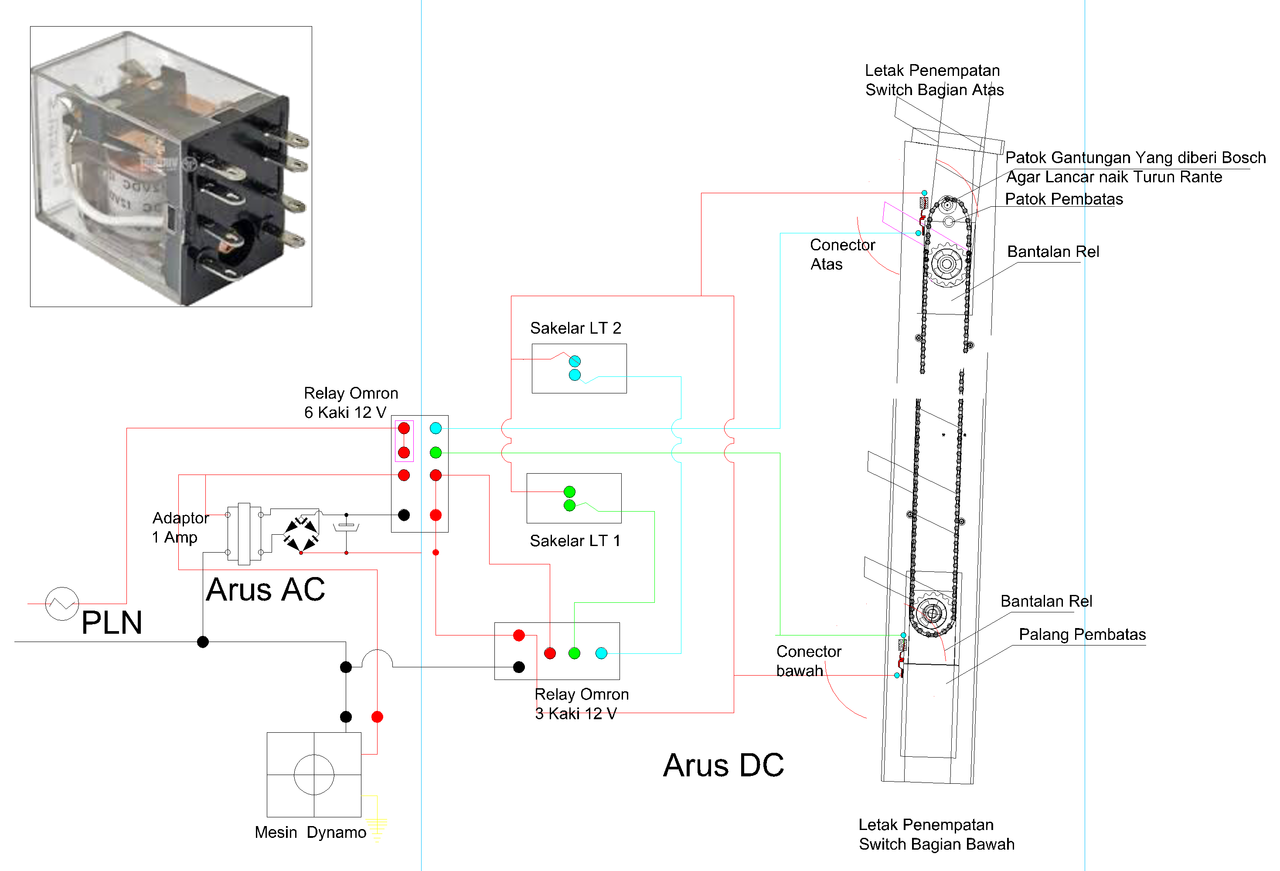

Electrikal
Pada bagian atas dan bawah tiang penyangga, secara proporsional dipasangi Plat sentuh dengan memakai Relay switch on/of automatis 6 kaki untuk pembagian catu daya plat sentuh dan saklar on/of pada mesin dynamo baik di lantai atas maupun lantai bawah beraliran DC memakai adaptor satu amphere.
Adapun mesin yang dipakai, mesin dinamo yang telah dimodifikasi atau disesuaikan.
Cara Kerja
Pada saat tangga berada dibagian bawah menyentuh plat sentuh, kondisi plat sentuh dalam posisi mati. sedangkan diatas dalam keadaan hidup..

Pada saat posisi tangga diatas menyentuh plat sentuh aliran listrik diatas matii, sedangkan dibagian bawah hidup .
Note:
Akan dikembangkan kembali menjadi tangga Escalator mini Septi muatan ringan untuk kebutuhan Rumah
Untuk mengunduh File Autocad dan Sketchupnya
Klik gambar Arus dynamo dibawah ini


Rangkaian Arus satu panel dengan dua model AC dan DC ini belum fix di coba, karena gambarnya saya buat secara nalar, jadi mohon maaf jika ada sedikit kesalahan.
Baca Juga
Industry Kreasi Dan Inspirasi Furniture Keluarga Sunda Agregat

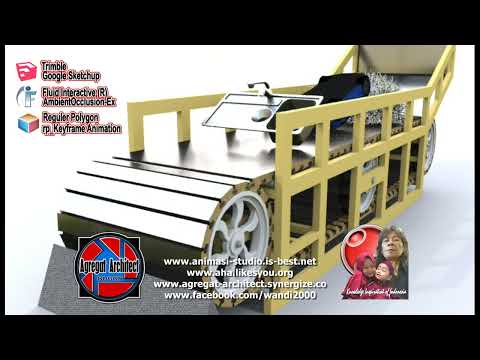

TEKNIK PEMBUATAN ESCALATOR DATAR MURAH
Selain digunakan di Bandara, Escalator datar dapat digunakan secara optimal untuk berbagai keperluan yang bersangkutan dengan jarak jangkau serta untuk mengurangi bobot beban bawa.

Design konstruksi yang saya buat berbahan dasar Cremona rangka atap baja, serta Roda dari Velg motor; yang dipasangi lidah untuk penarik landasan atau dapat disesuaikan dengan kebutuhan.
Ukuran konstruksi yang saya design Panjang 3m dan lebar 90cm, atau sesuaikan dengan kebutuhan.

Kedua ujung rangkabaja dipasangi kayu sebagai catok kaitan dan dibentuk sedemikian rupa agar dapat ditarik oleh Velg serta dirangkai dengan mur yang dibentuk memanjang dan dibaud agar dapat berantai serta saling tarik menarik untuk dijadikan landasan.

Adapun penariknya dapat memakai jenis mesin apapun.
Download File Contoh Sketchup
ESCALATOR DATAR

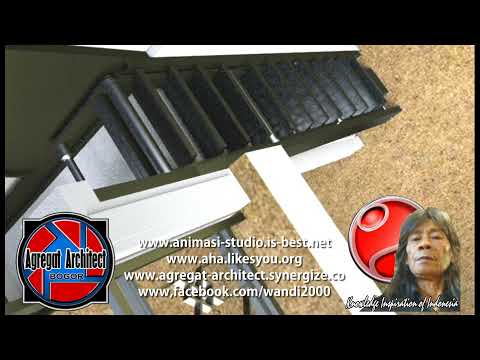

TEKNIK PEMBUATAN ESCALATOR SEDERHANA MURAH DAN SEPTI.

Model Escalator yang saya Design dan Rancang (Tentunya Asli Original Inspirasi Buatan Indonesia), menggunakan bahan-bahan sederhana dan Septi untuk digunakan sehari-sehari sesuai dengan kebutuhan Rumah Tangga, Rukan, Kantor, dll.
Namun demikian Kehati-hatian adalah jaminan utama untuk Keselamatan, baik oleh Sipembuat ataupun Sipemakai yang sebelumnya dianalisa terlebih dahulu kekuatan Beban bobot hidup dan bobot matinya.

Bahan Material
Besi Kanal C 20 cm X 7.5 cm Tebal 3.2 mm adalah bahan utama yang digunakan pada Rangkaian Konstruksi atau sesuaikan dengan Kebutuhan Prediksi Bobot.
Bordes ataupun pijakan berukuran 30 cm dilengkapi dengan laher ataupun Pelor laher atau sesuaikan dengan teknik sela ambang agar Plat bordes tidak langsung menyentuh Lidah Rell yang berukuran 6 cm ataupun sesuaikan karena lidah adalah landasan fatal kekuatan dari tekanan bobot tumpang bordes.

Jari-jari penarik Bordes dibuat dari bahan Besi plat 4cm di klinik dan diFresh dengan panjang depault 16 cm atau sesuaikan dengan bentuk pertemuan dibagi dua per 2 cm (engkol sendi, tidak detail digambar) agar dapat berantai sambung menyambung.

Didalam detail potongan Autocad telah komplit untuk disesuaikan dan diproyeksikan sebagai bahan pabrikasi.
Ow yea lupa, untuk mesin dapat memakai mesin apapun karena terletak dibagian luar samping.
Adapun pencanangan Sambungan Tonggak Togel yang berbentuk bulat dan Palang penghubung ke mesin gunanya untuk mengunci serta menahan bobot geser bordes saat berhenti bergerak sehingga mesin tidak cepat Rusak tidak digambar secara detail

Saya sarankan pakailah mesin penggerak dynamo listrik agar tidak bising, serta sesuaikan Daya tarik gerak Mesin dengan Setelan Laju Bordes agar nyaman dan Septi dipakai
Yang pernah Download sebelum direvisi, silahkan Download kembali file Autocad dan Sketchup Konstruksi Escalator Sederhana

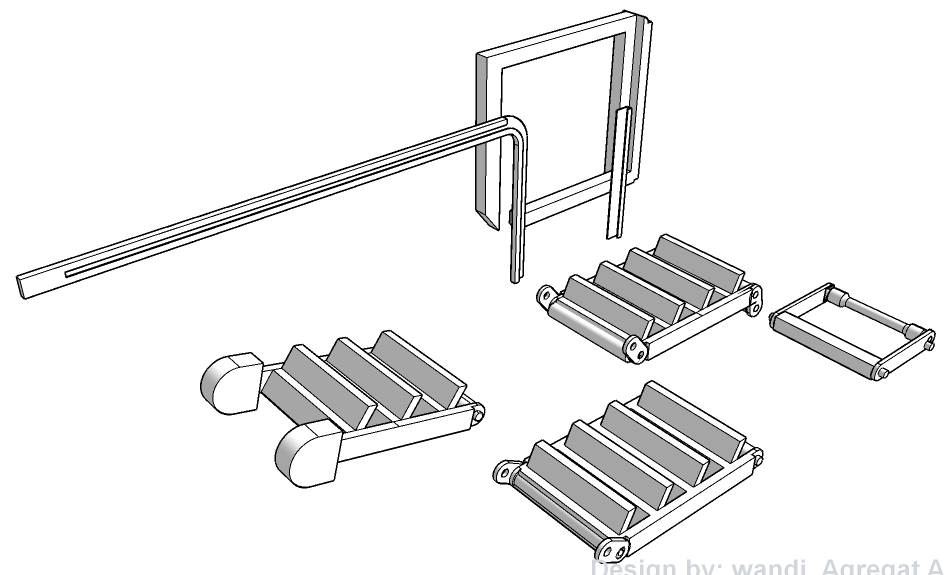

Teknik Penguncian tidak memakai power suplai apapun, baik AC maupun DC akan tetapi bekerja dengan secara automatic pada saat mesin mati dan bordes bergerak kebawah (kembali).

Tekniknya simple dan Praktis, akan tetapi jika tidak memakai Penguncian dikhawatirkan akan sangat berbahaya bagi pengguna
Untuk Teknik Penguncian agar Escalator Dapat dijadikan Tangga Biasa Saya menawarkan Donasi Rp 150.000, Buat Obat lelah karena kurang Tidur.
Yang akan saya lampirkan
1. Autocad (Softcad)
♦️Detail dan Konstruksi
♦️Detail Teknik Pembuatan Kunci.
2.Sketchup 3D
3.Simulasi Video Animasi Penguncian
Silahkan Hubungi Saya di No. WA
0812 1030 9262 atau 0822 1111 4040

TEKNIK PEMBUATAN FORKLIFT KERANJANG

Kondisi Setengah Septi
👉Septi hanya untuk orang dewasa, serta pabbrikasinya dikerjakan dengan teliti.
👉 Dilarang keras memakai Baud Dynabol, karena guncangan akan mengakibatkan Baud Kendur dan Rell Tumpuan terlepas dari Dinding Gedung.
👉 Cor dengan lekukan besi behel tembus dinding atau sesuaikan dengan Teknik Proffesi Disiplin Ilmu
👉 Dilarang keras digunakan oleh Anak-anak, Aki-aki dan Nini-nini Tanpa Pengawasan dan bimbingan profesional.

Spesifikasi
Dengan Konstruksi yang saya Design, Forklift hanya dapat menjangkau ketinggian gedung 3 Lantai, hal tersebut berdasarkan analisa Kekuatan daya Tarik Mesin Serta Konstruksi Keranjang.
Namun demikian jika Raw Materialnya disesuaikan dengan Analisa Kebutuhan Bobot Hidup dan Bobot Mati, Forklift dapat menjangkau lebih dari 5 Lantai, bahkan lebih aman darii Sistim Timba yang sedang populer pada saat ini.

Rincian
🔹Keranjang dibuat dari Besi Hollow. Panjang10cm X Lebar5cm X Tebal 1.8mm atau sesuaikan
🔹Panjang Alas 90cm X Lebar 90cm dengan Tinggi Ralling 120 cm
🔹Effective fungsional 90cm X 70cm, atau sesuaikan.
🔹Alas keranjang secara proporsional diberi kaki tumpuan dengan lapisan karet ban.
Selain untuk melandas, kaki keranjang difungsikan untuk kesetabilan posisi keranjang agar tetap berdir tegak serta tidak terpengaruh oleh bobot beban pada saat didayagunakan
🔹Setiap sisi keranjang yang berhubungan dengan Tiang Tumpuan Rell dilengkapi dengan roda lahar agar dapat melaju tanpa terhambat oleh gesekan

Rell Tumpuan
🔹Panjang 8m, cor 1m selebihnya sesuaikan dengan jarak elevasi pertemuan lantai serta jarak henti Keranjang atau sesuaikan
🔹Jenis Tiang penyangga berupa Besi C ataupun kanal 20cm X 7.5 cm atau sesuaikan, serta dikanan kirinya dilengkapi dengan Gir motor atau dibuat sendiri sesuai dengan prediksi analisa berdiameter 4inc atau 6 cm sebagai activator penarik rantai yang juga dibuat sendiri dari besi plat
🔹Tonggak penarik terbuat dari Besi pipa2inc dengan ketebalan 2mm atau sesuaikan sambung dengan Bosch Baud kemesin yang berdaya angkut 1000 kilo untuk lajur Bolak-balik atau sesuaikan dengan prediksi analisa
🔹Electrikal dapat memakai instalasi Tangga Semi Escalator, sedangkan untuk penguncian kesulitan pada Catudaya Tegangan tinggi dengan pemakaian Relay sehingga tidak mungkin cocok untuk rumah dan rumahan karena memerlukan Tegangan Tinggi yang tentunya dapat mengganggu kestabilan income.

Namun demikian saya memberikan alternatif lain agar kondisi keranjang dapat Septi pada saat pengguna berlabuh di tiap lantai yaitu dengan penjepit pegas agar tidak terjadi goncangan yang dapat mempercepat rusaknya Rantai dan kekagetan pada pengguna.
Yang harus dan perlu diketahui, Lift yang Aslinya pun tidak memakai sistem kunci, alias kekuatannya hanya pada kawat baja seperti halnya Timbaan Air di Sumur
Sedot file Sketchupnya
Detail Forklift

LIFT RELL SEDERHANA

Konstruksi Lift Rumahan Dengan System Rell
👉Kondisi Septi Jika Pablrikasinya dikerjakan dengan teliti.
👉Spesifikasi
Dengan Konstruksi yang saya Design, Lift Rell hanya dapat menjangkau ketinggian gedung 3 Lantai, hal tersebut berdasarkan analisa Kekuatan daya Tarik Mesin, karena tidak memakai System Timba seperti halnya Lift Biasa

Namun demikian jika Raw Materialnya disesuaikan dengan Analisa Kebutuhan Bobot Hidup dan Bobot Mati, Lift Rell dapat menjangkau lebih dari 5 Lantai dan fungsinya standar sama dengan Lift Timba bahkan lebih Septi jika dikerjakannya secara professional.

Riincian
🔹Besi Rell dari Kanal C 20X5X2cm Tebal 2mm, atau sesuaikan dengan kebutuhan dan prediksi analisa agar tiang pancamg nyaman untuk kebutuhan Rell yaitu:
👉 Bobot Ketinggian (lentingan).
👉 Bobot Hidup (penumpang max)
👉 Bobot Mati (Analisa bobot internal Raw material dari bentangan jarak ketinggian
🔹Rangka Utama Lift dibuat dari Besi Hollow 10cmX5cm, Tebal 0.8 mm atau sesuaikan agar tidak terlalu berat tapi tetap kuat untuk melakukan aktivitas.
🔹Rangka anak 4X2 Tebal 0.8mm
Pada bagian badan lift kanan kiri dipasangi laher (lihat gambar konstruksi)
Warning
👉Jangan merubah posisi Laher, karena kekuatannya terletak pada tekanan laher terhadap Tiang pancang Besi Rell
👉 Las
👉 Dilarang keras memakai Baud Dynabol, karena guncangan akan mengakibatkan Baud Kendur dan Rell Tumpuan terlepas dari Dinding Gedung.
👉 Cor dengan lekukan besi behel tembus dinding atau sesuaikan dengan Teknik Proffesi Disiplin Ilmu.
👉Void 150cmX150cm dengan lingkaran Besi Hollow untuk Catok Penjepit Lift 143X143X180cm atau sesuaikan
👉Tonggak penarik terbuat dari Besi pipa2inc dengan ketebalan 2mm atau sesuaikan.
👉Sambung dengan Bosch Baud kemesin yang berdaya angkut 1000 kilo atau lebih untuk lajur bolak-balik serta sesuaikan dengan prediksi analisa Kekuatan daya tarik bobot muatan.
Silahkan Download
Detail Lift Sederhana Sketchup dan SoftCad

Wiring Schematic Diagram Circuit Lift 3 Lantai
Rangkaian Circuit Diagram Lift 3 Lantai, yang saya gambar tidak kurang dan tidak lebih hanya dua jam tanpa Realisasi percobaan ataupun menggunakan Aplikasi, karena alur tersebut sudah terbiasa bermain-main didalam otak dan ilustrasi saya (diluar nalar).

CONTOH SAKELAR HOTEL

Namun demikian jika ada sedikit kesalahan, mohon maaf karena Rangkaian yang saya gambar tersebut hanya sebagai acuan dan prediksi untuk kemudahan instalasi saja.
Download Schematic Pembagian Arus Lift 3 Lantai
Semoga bermanfaat2021💗
