CARI
KATEGORI
KATEGORI
Home / FORUM / All / News / Education /
Apa itu ala uji kekerasan (Hardness Tester)? Lalu fungsinya untuk apa? Masuk
KASKUS
51
244
https://www.kaskus.co.id/thread/5e3cd93f5cf6c454760ed2b3/apa-itu-ala-uji-kekerasan-hardness-tester-lalu-fungsinya-untuk-apa-masuk

Apa itu alat uji kekerasan (Hardness Tester)? Lalu fungsinya untuk apa? Masuk

Hardness atau kekerasan merupakan salah satu sifat dari mekanik dari suatu material. Kekerasan pada material harus diketahui khususnya untuk material yang dalam penggunaannya akan mengalami pergesekan dan deformasi plastis. Deformasi plastis sendiri suatu keadaan dari suatu material ketika material tersebut diberikan gaya aka struktor mikro dari material tersebut tidak dapat kembali ke bentuknya semula. Lebih ringkasnya kekerasan didefenisikan sebagai kemampuan suatu material untuk menahan beban identasi atau penestrasi (penekanan).

Apa itu ala uji kekerasan (Hardness Tester)? Lalu fungsinya untuk apa? Masuk


Uji kekerasan adalah pengujian yang paling efektif guna menguji mekanis kekerasan dari suatu material, karena dengan pengujian ini kita dapat dengan mudah mengethaui gambaraan sifat mekanis suatu material. Meskipun pengukuran hanya dilakukan pada suatu titik, atau daerah tertentu saja, nilai kekerasan cukup valid untuk menyatakan kekuatan suatu material. Dengan melakukan uji keras, material dapa dengan mudah di golongkan sebagai material ulet atau getas.

Mengapa diperlukan pengujian kekerasan pada material?

1. Brinnel (HB / BHN)
Pengujian kekerasan dengan metode Brinnel bertujuan untuk menentukan kekerasan suatu material dalam bentuk daya tahan material terhadap bola baja (identor) yang ditekankan pada permukaan material uji tersebut (spesimen). Idealnya, pengujian Brinnel diperuntukan untuk material yang memiliki permukaan yang kasar dengan uji kekuatan berkisar 500–3000 kgf. Identor (Bola baja) biasanya telah dikeraskan dan diplating ataupun terbuat dari bahan Karbida Tungsten.

2. Rockwell (HR / RHN)
Pengujian kekerasan dengan metode Rockwell bertujuan menentukan kekerasan suatu material dalam bentuk daya tahan material terhadap indentor berupa bola baja ataupun kerucut intan yang ditekankan pada permukaan material uji tersebut.

Untuk mencari besarnya nilai kekerasan dengan menggunakan metode Rockwell dijelaskan pada gambar 4, yaitu pada langkah 1 benda uji ditekan oleh indentor dengan beban minor (Minor Load F0) setelah itu ditekan dengan beban mayor (major Load F1) pada langkah 2, dan pada langkah 3 beban mayor diambil sehingga yang tersisa adalah minor load dimana pada kondisi 3 ini indentor ditahan seperti kondisi pada saat total load F yang terlihat pada Gambar 4.


Besarnya minor load maupun major load tergantung dari jenis material yang akan di uji, jenis-jenisnya bisa dilihat pada Tabel 1.

Dibawah ini merupakan rumus yang digunakan untuk mencari besarnya kekerasan dengan metode Rockwell.


HR = E — e
Dimana :
F0 = Beban Minor(Minor Load) (kgf)
F1 = Beban Mayor(Major Load) (kgf)
F = Total beban (kgf)
e = Jarak antara kondisi 1 dan kondisi 3 yang dibagi dengan 0.002 mm
E = Jarak antara indentor saat diberi minor load dan zero reference line yang untuk tiap jenis indentor berbeda-beda yang bias dilihat pada table 1
HR = Besarnya nilai kekerasan dengan metode hardness

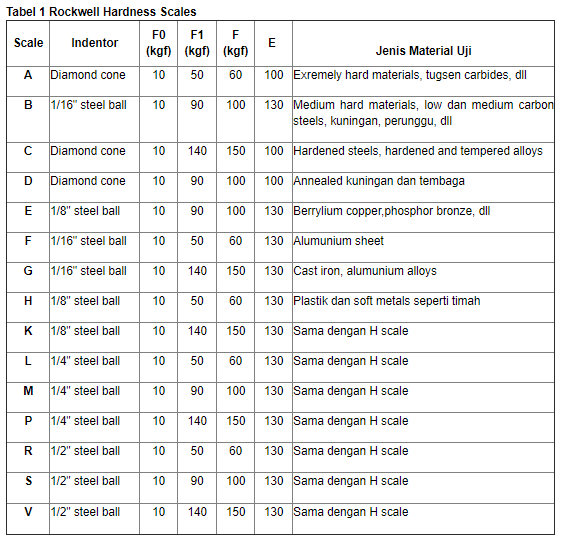

Tabel dibawah ini merupakan skala yang dipakai dalam pengujian Rockwell skala dan range uji dalam skala Rockwell.


Apa itu ala uji kekerasan (Hardness Tester)? Lalu fungsinya untuk apa? Masuk

3. Vikers (HV / VHN)
Pengujian kekerasan dengan metode Vickers bertujuan menentukan kekerasan suatu material dalam yaitu daya tahan material terhadap indentor intan yang cukup kecil dan mempunyai bentuk geometri berbentuk piramid seperti ditunjukkan pada gambar 3. Beban yang dikenakan juga jauh lebih kecil dibanding dengan pengujian rockwell dan brinel yaitu antara 1 sampai 1000 gram.


Angka kekerasan Vickers (HV) didefinisikan sebagai hasil bagi (koefisien) dari beban uji (F) dengan luas permukaan bekas luka tekan (injakan) dari indentor(diagonalnya) (A) yang dikalikan dengan sin (136°/2). Rumus untuk menentukan besarnya nilai kekerasan dengan metode vikers yaitu :
Gambar 3 Pengujian Vikers
Gambar 4 Bentuk indentor Vickers (Callister, 2001)
Dimana,
HV = Angka kekerasan Vickers
F = Beban (kgf)
d = diagonal (mm)


4. Micro Hardness (knoop hardness)
Mikrohardness test tahu sering disebut dengan knoop hardness testing merupakan pengujian yang cocok untuk pengujian material yang nilai kekerasannya rendah. Knoop biasanya digunakan untuk mengukur material yang getas seperti keramik.
Dimana,

HK = Angka kekerasan Knoop
F = Beban (kgf)
l = Panjang dari indentor (mm)
Nah, setelah kita mengetahui macam-macam pengujian untuk uji kekerasan maka kita harus memikirkan apa yang harus kita ketahui untuk menentukan metode uji kekerasan yang digunakan, untuk itu kita harus memperhatikan hal-hal dibawah ini :
a. Permukaan material
b. Jenis dan dimensi material
c. Jenis data yang diinginkan
d. Ketersedian alat uji
Diubah oleh alatuji106


GDP Network
© 2020 KASKUS, PT Darta Media Indonesia. All rights reserved
Ikuti KASKUS di
