BAYU Animation Online Class - Maya 2013
Animation c.A02 GRAB CONSTRAINT


sebagai ilustrasi ... entah agan pernah ingin atau kebayang bagaimana suatu character animation bisa memegang dan memindahkan suatu object atau bahkan beberapa sekalipun ... sebagai contoh character yang mengambil bola ... atau character yang sedang minum dari gelas misal nya ... sehingga tangan character itu bisa memegang gelas dan gelas nya itu bisa nge lock terhadap tangannya begitu sempurna gan n sist ... ??

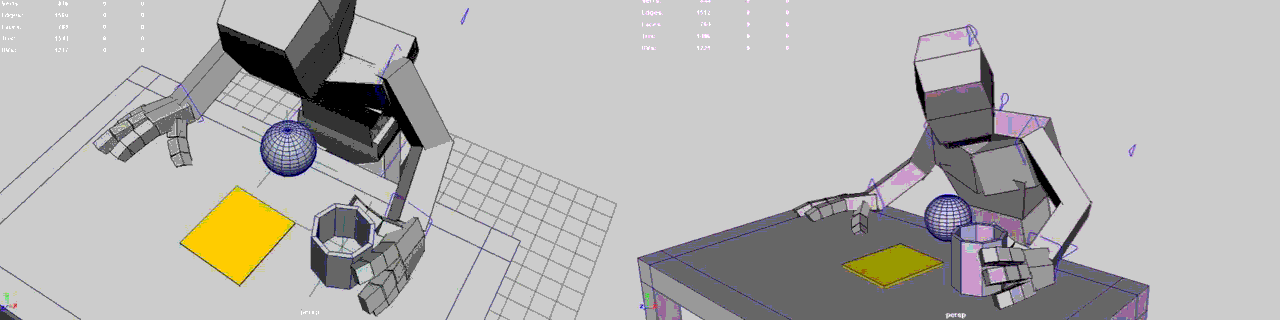

perhatikan gambar gif di bawah ya gan n sist ...




INTRODUCTION TO CONSTRAINT
apa itu constraint ... ? semacam controller khusus yang biasa di pakai untuk memudahkan animation, controller untuk position, rotation, dan scale nya sehubungan dengan object lain yang sudah ter animasi sebelum nya ... dan constraint sudah pasti membutuhkan object lain yang sudah ada animation nya ...

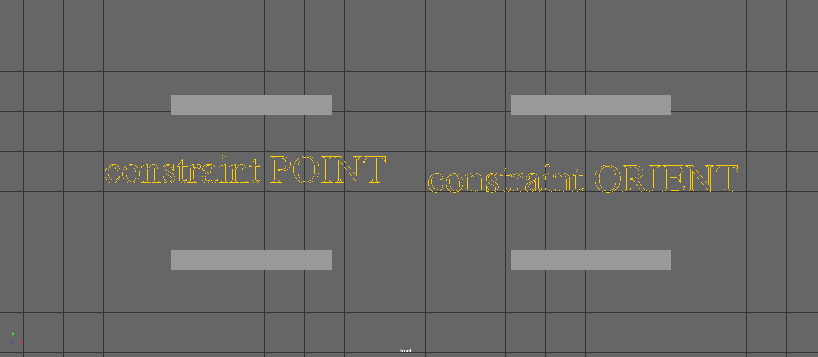

Constraint POINT ... jika kita menggunakan constraint point terhadap suatu object yang sudah animaion nya maka kita akan menyamakan value position attribute nya, dengan kata lain position nya akan selalu sama antara kedua object tersebut, karena object kita akan selalu mengikuti object yang sudah ada animation itu ...

lalu bagaimana kalau ada 2 object atau lebih gan n sist ... ?? yaaa object kita akan ada ditengah tengah nya selalu ... !! dengan catatan weight constraint value nya harus sama ... kalau berbeda maka object kita akan mendekat ke object yang weight constraint value nya lebih besar ...

Constraint ORIENT ... kalau point untuk controller position, kalau orient untuk rotation ... simple nya rotation valuenya akan disamakan gan n sist ... lalu bagaimana kalau ada 2 object atau lebih yang kita contraint orient bersamaan ... simple juga gan n sist ... ya akan menggunakan value tengah nya ...

Constraint SCALE ... constraint scale sudah pasti akan mirip dengan kedua constraint sebelum nya yaitu constarint point dan constraint orient ... begitu juga ketika ada multiple constraint scale nya ...

Constraint PARENT ... untuk constraint parent agak berbeda dengan 3 constraint ya g sebelum nya ...tetapi mirip dengan parent hierarchy ... beda nya hanya constrain parent mempunyai weight value, ini akan sangat perlu ketika kita melakukan multiple constraint parent

nah yang terakhir ini ... constraint parent ... yang akan kita pakai untuk grab animation atau grab constraint ... !!


GRAB ANIMATION w' CONSTRAINT PARENT

Joint Setup
hal pertama yang pasti agan n sist harus buat joint setup untuk tangan dan telapak tangan yang paling penting, kita buat yang standard aja ya gan ... 5 jari tangan saja ... setelah rapih agan harus buat IK handle nya gan n sist ...




Constraint Parent 01

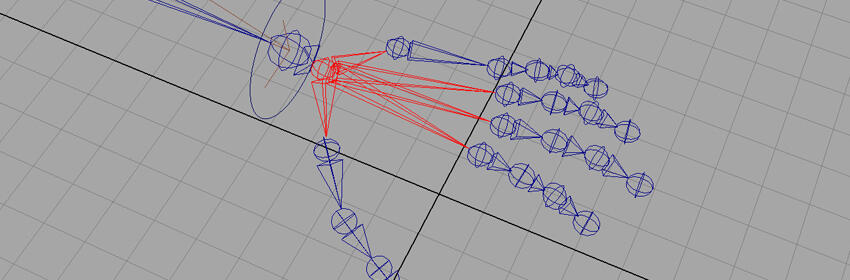

sedikit gambar untuk apa yang akan kita buat setelah ini gan ... yang akan kita constraint itu telapak tangan nya ya gan n sist ... bukan pergelangan tangan nya ... !! yang warna merah ya gan n sist ... !!

kenapa telapak tangan nya gan n sist ?? karena itu yang paling dekat dengan object nya nantinya ... sedangkan pergelangan tangan terlalu jauh dan kemungkinan rotation nya beda dengan telapak tangan nya ...

dan ... !! sebaiknya constraint parent nya jangan langsung ke object nya, tapi lewat locator misal nya ... jadi ... locator di constraint parent ke telapak tangan, lalu object nya di parent hierarchy ke locator nya ... hati hati nih gan n sist ... !! supaya posisi object masih bisa kita atur ulang sesudah nya ...

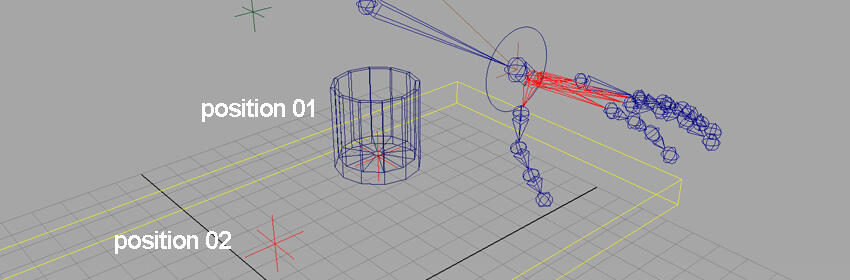

untuk memindahkan object dari 1 tempat ke tempat lain maka kita perlu 3 constraint Parent ... 1 constraint parent pada telapak tangan, 1 pada tempat pertama di ambil object nya, 1 di tempat ketika object nya kembali di letakan di tempat yang baru ...



kita baca nya begini gan n sist ...

karena posisi pertama yaitu seperti pada gambar diatas ... maka kita perlu constraint parent gelas ke locator position 01 (select locator position 01, select gelas, lalu click constraint parent, di /Animation /Constrain /Parent )




Constraint Parent 02
animate tangan dr posisi awal tangan ke posisi menggenggam gelas ...

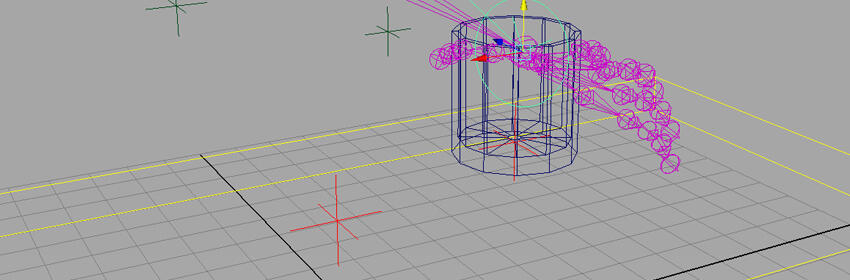

lalu tempatkan atau posisikan tangan tepat seperti memegang gelas ... sesudah pas kita langsung constraint parent gelas ke telapak tangan (select telapak tangan, select gelas, lalu click constraint parent, di /Animation /Constrain /Parent )

sekarang kalau kita select pada gelas nya ... maka pada channel box di kanan bisa kita lihat ada 2 weight value, yaitu dari constraint parent locator dan constraint parent joint (telapak tangan) ... ketika kita akan mengambil gelas, maka weight value nya harus berubah seketika (dalam 1 frame) dari locator weight 1 dan joint weight 0 ... menjadi terbalik locator weight 0 dan joint weight 1 ... sesudah itu baru tangan di animate ke posisi ke 2 ...


Constraint Parent 03
untuk yang ke 3 akan sama dengan constraint parent ke 2 ...

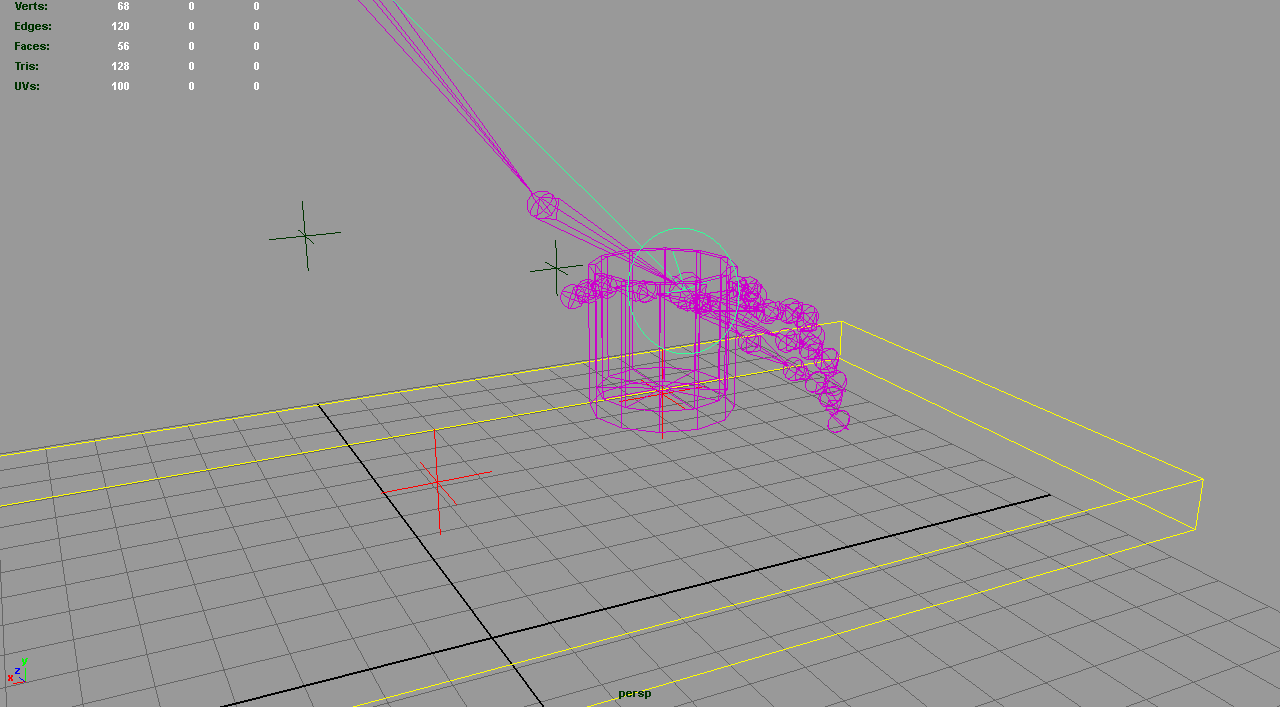

animate tangan ke posisi ke 2 dimana kita harus memposisikan gelas pas di tengah tengan locater ke 2 ... begitu pas langsung constraint parent gelas ke locater ke 2 ...

dan ... !! select gelas nya ... perhatikan constraint weight nya bertambah ... sekarang kita rubah dari constraint joint weight 1 dan constraint locator weight 0 ... menjadi di balik constraint joint weight 0 dan constraint locator weight 1 ... sesudah itu baru animate tangan nya menjauh ...




nah agan n sista ... mungkin ini thread paling sulit dari semua thread seri animation ini ... tapi jangan nyerah gan n sist ... !!
langsung di coba aja gan n sist ... ditunggu update progress nya ...
