[Share] Timer Arduino Uno R3 Dengan VB Net

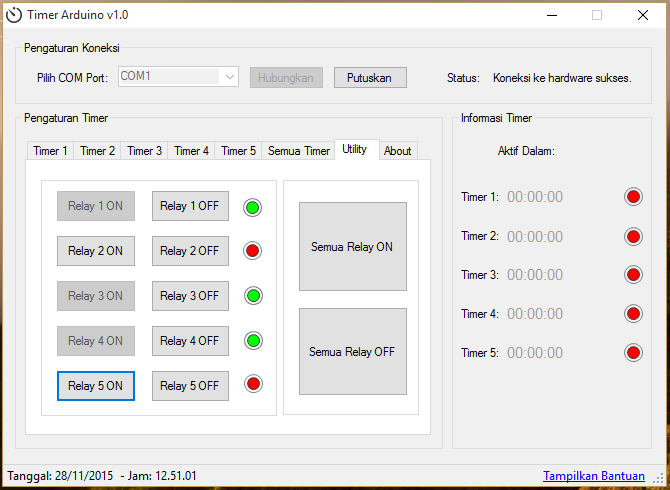

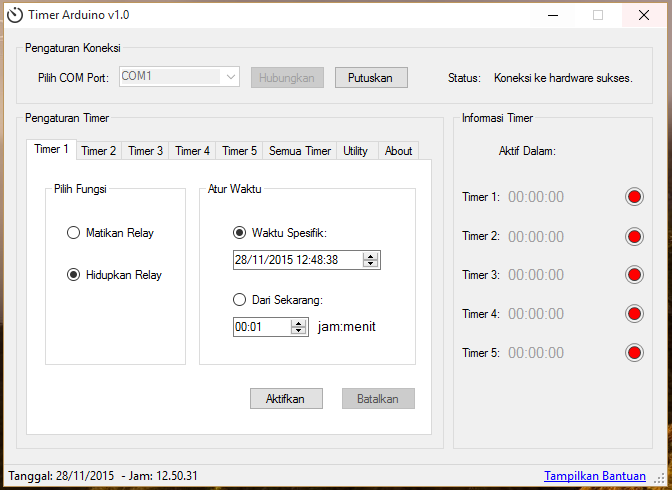

Sesuai judul, ane share app kecil buatan ane sendiri yg dulu digunakan untuk tugas akhir...

Software Yg Dibutuhkan:
a. Sistem operasi Microsoft Windows 7, Windows 8 atau Windows 8.1.
b. Microsoft .NET Framework 4.
c. Driver USB Arduino (terdapat dalam paket instalasi IDE Arduino, https://www.arduino.cc/en/Main/Software)

Hardware:
a. Arduino Uno R3 atau Compatible yg sudah di program dengan kode Berikut:

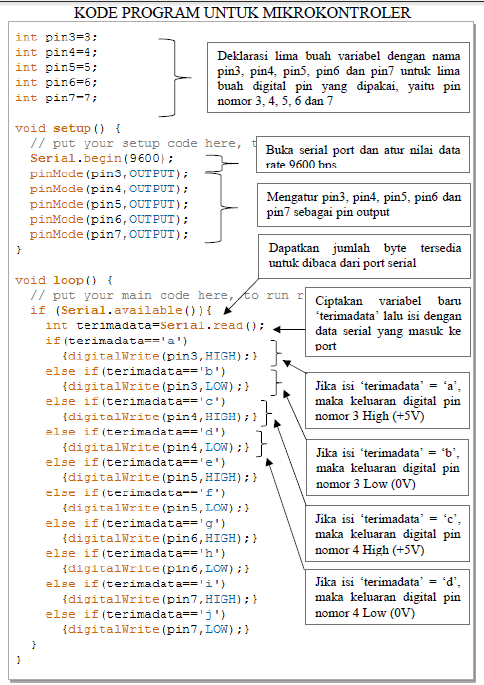

Spoiler for Kode Program Mikrokontroler:

[Share] Timer Arduino Uno R3 Dengan VB Net

b. Relay board dengan 5 input, bisa beli atau buat sendiri bagi yg sudah tahu elektronika

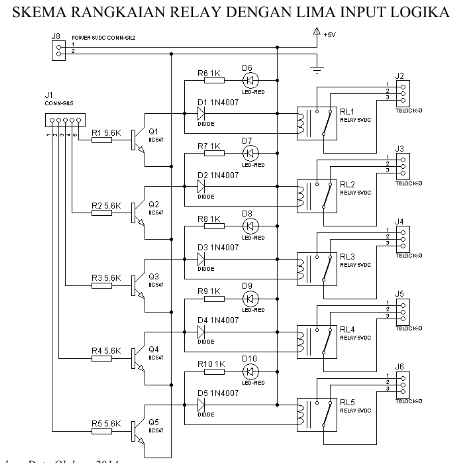

Spoiler for Skema Relay Board:

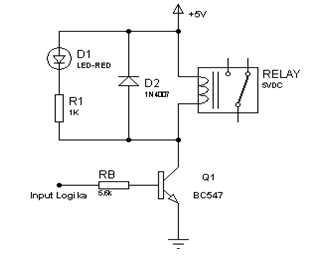

Spoiler for Logika 5 Input:

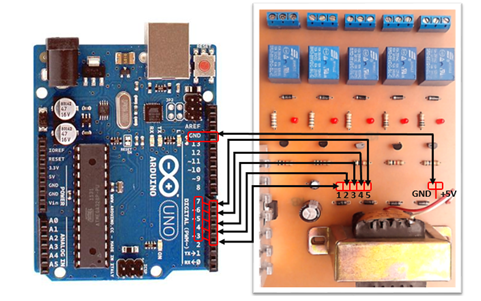

Spoiler for Gambar Pengkabelan:

Pin Arduino Uno yg dipakai 3 sd 7

DOWNLOAD APP TIMER NYA DISINI

Diubah oleh ah.khiang 28-11-2015 13:28
