Mengenal Berbagai Macam Jenis - Jenis USB

Assalammu'alaikum Wr.Wb
emoticon-Salaman

Spoiler for Cek Repost:

Disana
(btw yang ada itu malah lapak orang)

Mengenal Berbagai Macam Jenis - Jenis USB

Spoiler for Apa Itu USB ?:

Universal Serial Bus (USB) adalah standar bus serial untuk perangkat penghubung, biasanya kepada komputer namun juga digunakan di peralatan lainnya seperti konsol permainan, ponsel dan PDA.

Sistem USB mempunyai desain yang asimetris, yang terdiri dari pengontrol host dan beberapa peralatan terhubung yang berbentuk "pohon" dengan menggunakan peralatan hub yang khusus.

Desain USB ditujukan untuk menghilangkan perlunya penambahan expansion card ke ISA komputer atau bus PCI, dan memperbaiki kemampuan plug-and-play (pasang-dan-mainkan) dengan memperbolehkan peralatan-peralatan ditukar atau ditambah ke sistem tanpa perlu mereboot komputer. Ketika USB dipasang, ia langsung dikenal sistem komputer dan memroses device driver yang diperlukan untuk menjalankannya.

USB dapat menghubungkan peralatan tambahan komputer seperti mouse, keyboard, pemindai gambar, kamera digital, printer, hard disk, dan komponen networking. USB kini telah menjadi standar bagi peralatan multimedia seperti pemindai gambar dan kamera digital.

Spoiler for Perkembangan USB:

Spoiler for Pre-Rilis:

USB 0.7: dirilis November 1994.
USB 0.8: dirilis December 1994.
USB 0.9: dirilis April 1995.
USB 0.99: dirilis August 1995.
USB 1.0 Release Candidate: dirilis November 1995.

Spoiler for USB Versi 1:

USB versi 1 dirilis Januari 1996.

Spoiler for USB Versi 2:

USB versi 2.0 dirilis April 2000. Perbedaan paling mencolok dengan versi sebelumnya, yaitu pada versi 2.0 adalah kecepatan transfer yang jauh meningkat. Kecepatan transfer data USB dibagi menjadi tiga, antara lain:

Super speed datadengan frekuensi clock 4,800.00Mb/s
High speed data dengan frekuensi clock 480.00Mb/s dan tolerasi pensinyalan data pada ± 500ppm.
Full speed data dengan frekuensi clock 12.000Mb/s dan tolerasi pensinyalan data pada ±0.25% atau 2,500ppm.
Low speed data dengan frekuensi clock 1.50Mb/s dan tolerasi pensinyalan data pada ±1.5% atau 15,000ppm.

Spoiler for USB Versi 3:

USB versi 3.0 dirilis November 2008. Beberapa perubahan telah diimplementasikan di USB 3.0 seiring dengan peningkatan penggunaan perangkat eksternal dan kebutuhan kecepatan lebih tinggi. Kecepatan transfer data USB 3.0 sekitar 3.2 Gbps (400 MB/s), dan secara teori dapat mencapat 4.8 Gbps. Kecepatan ini 6 sampai 10x lebih cepat dari maksimal kecepatan USB 2.0. USB 3.0 mengenalkan teknologi transfer data dua arah (full duplex), sehingga dapat membaca dan menulis data secara bersamaan (simultan). USB 2.0 dan sebelumnya belum mendukung teknologi bi-directional ini. Tegangan listrik diturunkan dari 4.4V menjadi 4V, kemudian arus juga ditingkatkan (menjadi 150mA), sehingga selain lebih hemat energi, sebuah port USB 3.0 dapat digunakan 4-6 perangkat. Power managemen lebih baik dibanding USB 2.0, sehingga mendukung idle, sleep dan suspend. Ujung USB 3.0 akan sama dengan USB 2.0 (standard), tetapi kabel didalamnya akan lebih banyak, ada tambahan 4 jalur kabel dibanding USB 2.0 (total ada 9 jalur kabel).

Spoiler for USB Versi 3.1:

USB Versi 3.1 Dirilis 31 Juli 2013. Versi ini merupakan versi 2 kali lipat dari USB 3.0 dengan kecepatan membaca dan menulis sampai dengan 10Gbps. Seperti biasa, USB 3.1 akan kompatibel dengan perangkat yang lebih tua, jadi walaupun sistem agan memiliki port USB 3.1 tidak berarti agan tidak dapat memasang perangkat USB 2.0 pada port USB 3.1, hanya saja kecepatan transfernya akan mengikuti kemampuan perangkat agan.
Walaupun teknologi terbaru Intel Thunderbolt mampu memiliki kecepatan transfer data hingga 20Gbps, tetapi teknologi Thunderbolt yang lebih mahal tentunya cenderung kurang untuk diadopsi secara luas.

Spoiler for Jenis - Jenis Konektor USB:

Spoiler for USB Tipe A:

Terdapat pada komputer dan hub, konektor tipe A berbentuk datar, dengan antarmuka persegi panjang. Antarmuka ini memiliki koneksi penjepit yang saling menggesekan antar permukaan yang membuatnya sangat mudah bagi pengguna untuk menancapkan dan memutuskan. Alih-alih menggunakan pin bulat, konektor berbentuk kontak datar yang dapat menahan dan mengunci secara terus-menerus. Konektor ini secara umum digunakan sebagai salah satu ujung kabel yang ditancapkan ke komputer atau laptop. Hal ini sangat penting karena sebuah host controller atau hub dirancang untuk memberikan data 5V DC pada salah satu pin USB.

Spoiler for USB Tipe B:

Konektor Tipe B dirancang untuk digunakan pada perangkat periferal USB. Antarmuka tipe B secara fisik hampir mirip dengan bentuk persegi, dan sedikit miring pada sudut ujung atas konektor. Seperti konektor tipe A, konektor tipe B juga menggunakan gesekan antar permukaan konektor sebagai pengunci. Konektor tipe B adalah bagian konektor yang hanya digunakan pada perangkat periferal, tidak untuk komputer. Karena itu, beberapa jenis kabel USB menggunakan konektor tipe B pada salah satu ujung dan tipe A pada ujung lainnya. Biasanya digunakan untuk konektor Printer

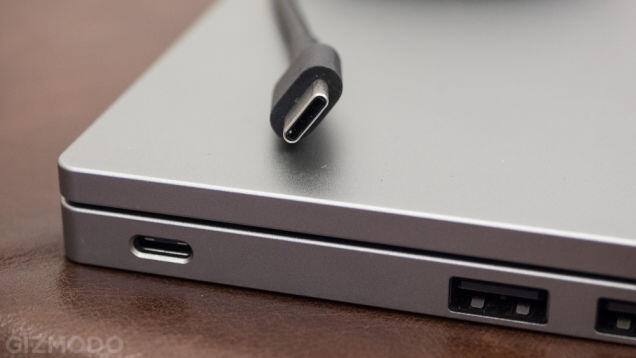

Spoiler for USB Tipe C:

Jenis USB Type-C pertama kali digunakan pada perangkat MacBook terbaru dari Apple, dimana banyak orang meramalkan arah masa depan teknologi USB, karena ada beberapa fitur baru yang menarik yang dikemas dalam kabel kecil ini. MacBook adalah notebook pertama yang menggunakan jenis USB ini, tapi kemungkinan kita akan melihat banyak perangkat lain yang mengikutinya tahun ini.
Kita tidak ada lagi mengutak-atik konektor kabel untuk memastikan terpasang dengan cara yang benar setiap waktu, karena kedua ujung sambungan adalah sama dan tidak ada istilah terbalik.
USB 3.1 Type-C menawarkan kecepatan transfer hingga 10Gbps, yang mana dua kali lipat kecepatan transfer USB 3.0 (5 Gbps). Selain itu, kabel ini juga menawarkan daya 20 volt dan 5 ampere, dibandingkan dengan 5 volt dan 1,8 ampere pada teknologi USB sebelumnya. Hal ini berarti akan meningkatkan kecepatan ketika kita mentransfer data atau mengisi baterai.
Standar USB Type-C saat ini masih belum digunakan sebagai standar pada perangkat saat ini, tapi kemungkinan besar akan digunakan pada perangkat baru. Sementara itu, Agan harus menggunakan dongle untuk menghubungkan perangkat bersama-sama (seperti flashdisk, layar HDMI, external HDD atau perangkat lainnya dengan versi USB yang lebih tua). Jika Agan mau membeli MacBook baru, ada dongle multiport untuk membuat koneksi antar perangkat menjadi lebih mudah.

Spoiler for Micro-USB A:

Diresmikan oleh USB-IF, konektor ini dapat kita temui pada perangkat mobile baru seperti ponsel, unit GPS, PDA dan kamera digital. Micro-USB A memiliki koneksi fisik lebih kecil, sementara masih mendukung kecepatan transfer data hingga 480 Mbps dan fitur On-The-Go. Ciri khas konektor ini adalah warna putih pada bagian male dan terdiri dari 5 pin.

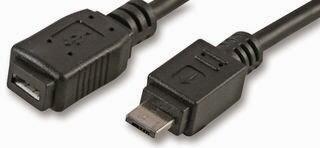

Spoiler for Micro-USB B:

Hampir sama dengan Micro-USB A, konektor ini juga bisa ditemukan pada perangkat mobile saat ini. Micro-USB B memiliki koneksi fisik lebih ramping tapi tetap mendukung kecepatan transfer rate hingga 480 Mbps dan fitur On-The-Go. Ciri khas konektor ini adalah warna hitam pada bagian male dan terdiri dari 5 pin. Banyak digunakan sebagai konektor standard USB dalam Smartphone android.

Spoiler for Micro-USB AB:

Dirancang khusus untuk perangkat USB On-The-Go, konektor serbaguna ini dapat menerima baik Micro-USB A atau Micro-USB B. Jenis konektor ini hanya ada sebagai antarmuka untuk perangkat On-The-Go dan tidak ada di kabel. Interface ini dapat diidentifikasi oleh interface berwarna abu-abu dan desain 5 pin.

Spoiler for Mini-USB (5 Pin):

Salah satu kelemahan ke konektor USB tipe B adalah ukurannya yang hampir setengah inci di setiap sisi. Hal ini membuat antarmuka tipe B tidak cocok untuk banyak perangkat elektronik pribadi seperti PDA, kamera digital, dan ponsel karena ukurannya terlalu besar. Akibatnya, banyak produsen perangkat elektronik mulai memperkecil ukuran konektor USB dengan ini tipe Mini-B. Konektor Mini-b 5-pin adalah jenis paling terkenal dari konektor Mini-b, dan satu-satunya yang diakui oleh USB-IF. Secara default, kabel Mini-B memiliki 5 pin. Konektor ini cukup kecil, sekitar dua pertiga dari lebar konektor tipe A. Dengan demikian, konektor tipe ini juga digunakan dalam standar baru USB On-The-Go yang memungkinkan perangkat periferal untuk saling berkomunikasi dengan sebuah host controller. Biasanya diapakai untuk standard hp lama / accessoris komputer yang kecil.

Spoiler for Mini-USB (4 Pin):

Selain konektor Mini-B 5 pin, juga ada jenis konektor resmi yang ditemukan pada beberapa merek kamera digital. Konektor jenis ini memiliki bentuk yang menyerupai konektor tipe B standar, dengan sudut miring, tapi dengan ukuaran yang jauh lebih kecil.

Spoiler for USB 3.0 Tipe A:

Dikenal dengan sebutan "SuperSpeed", konektor tipe A ini sudah banyak ditemukan pada komputer dan hub, dengan bentuk yang sama dengan konektor tipe A di atas dalam USB 2.0 & USB 1.1. Namun, USB 3.0 tipe A memiliki pin tambahan yang tidak ditemukan dalam USB 2.0 & USB 1.1 Tipe A. Konektor USB 3.0 ini dirancang untuk aplikasi USB SuperSpeed. Penggunaannya harus digunakan pada perangkat yang mendukung USB 3.0, jika tidak maka kecepatan yang dihasilkan tidak setinggi standar 3.0. Konektor USB 3.0 tipe A umumnya berwarna biru untuk menandai dan membedakan dari versi sebelumnya.

Spoiler for USB 3.0 Tipe B:

Konektor USB 3.0 Tipe B ditemukan pada perangkat yang sudah support USB 3.0. Konektor ini dirancang untuk membawa data dan daya dalam aplikasi SuperSpeed USB. Kabel dengan konektor ini tidak kompatibel dengan USB 2.0 atau USB 1.1. Tapi perangkat USB 3.0 dengan jenis sambungan ini dapat mendukung kabel USB 2.0 dan 1.1.

Spoiler for USB 3.0 Micro B:

Konektor USB 3.0 Micro B ditemukan pada perangkat USB 3.0. Konektor ini juga didesain untuk membawa data dan daya dalam sistem perangkat SuperSpeed USB. Kabel dengan konektor ini memiliki bentuk yang paling berbeda dari teknologi konektor sebelumnya, sehingga tidak kompatibel dengan USB 2.0 atau USB 1.1. Biasanya untuk konektor hardisk external.
