Bikin Drum Sendiri Yuk Gan ( MIDI Arduino Drums ) VID+ Tutorial

SelamatPagi, Siang, Malam Kaskuser sekalian , baru bisa posting lagi setelah sekian lama jarang posting emoticon-Malu (S)

maklum pengacara emoticon-Ngakak (S)

Quote:

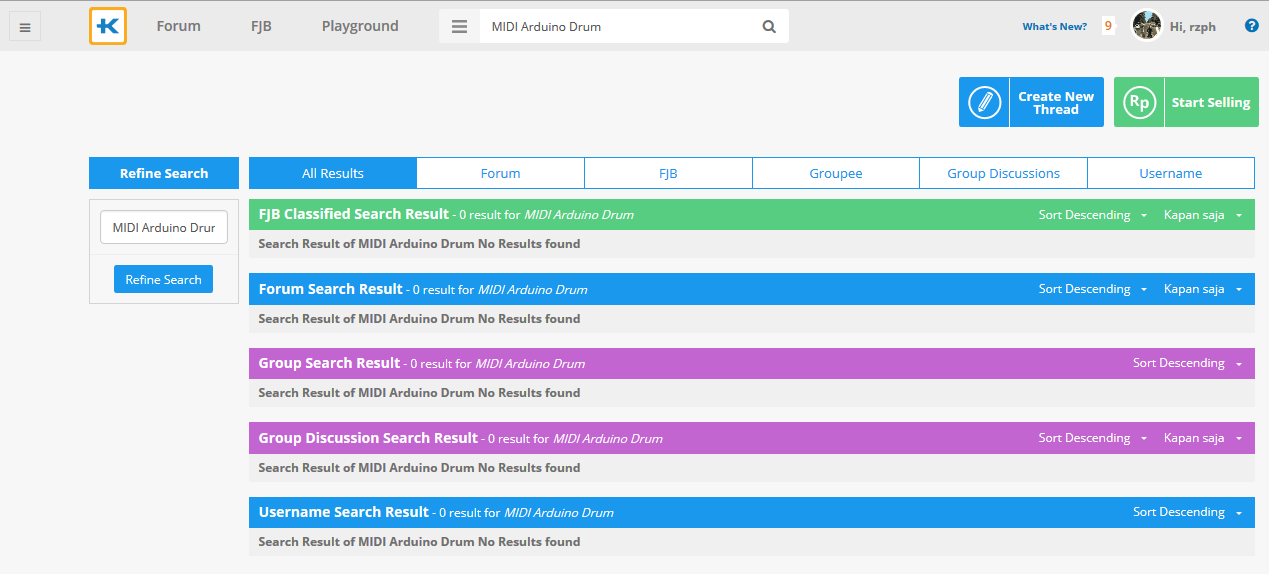

Sebelumnya chek dulu insyaaLlah no respol emoticon-Malu (S)

Spoiler for norepsol:

Bikin Drum Sendiri Yuk Gan ( MIDI Arduino Drums ) VID+ Tutorial

Quote:

cuma mau berbagi aja nih gan, bagi yang profesi nya drumer atau pengen belajar jadi drumer ??
kan harus ada drum nya ? ( iya gan harus ada )
terus space nya kegedean klo di rumah ? ( iya sih gan )
tapi ane punya solusi nya nih dengan " Midi Drum "semua masalah nya terpecahkan
nih gan ane kasih liat video nya

nah itu dia gan , gimana tertari ga ?
kalo enga ga maasalah emoticon-Ngakak (S)

ok sekarang tinggal cara buat drum nya

langsung aja ke tutorialnya ya

What you'll need :
- 4x Piez
- 4x CD
- Mouse pads (enough to cut 8 circles as big as the CD)
- Arduino + USB cable
- 4x 1M Ohm resistor
- PCB or breadboard
- some wire

Optional:
- 4x 3.5mm plug
- 4x 3.5mm socke

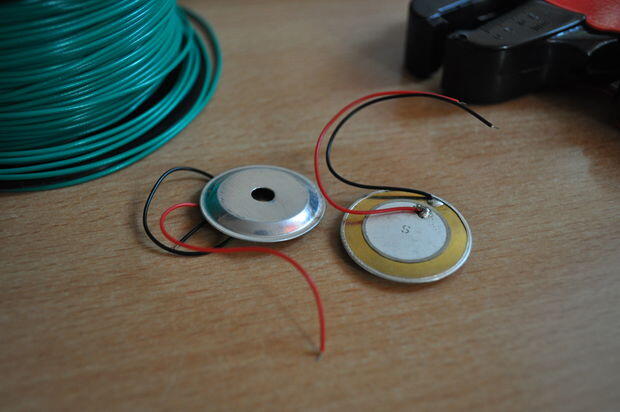

Langkah pertama adalah untuk solder panjang kabel untuk piezos.
Piezos saya datang dengan sedikit logam topi dan kabel pendek. Anda dapat memotong tutup logam dan hanya solder panjang kabel kabel kecil yang pendek.
Jika Anda memilih untuk menggunakan stop kontak dan soket, Anda jelas punya solder plug ke sisi lain dari kawat Anda.

Bikin Drum Sendiri Yuk Gan ( MIDI Arduino Drums ) VID+ Tutorial

kira " seperti ini jadinya

Bikin Drum Sendiri Yuk Gan ( MIDI Arduino Drums ) VID+ Tutorial

Setelah Anda menyolder kabel ke piezos sudah waktunya untuk menghubungkan segala sesuatu.

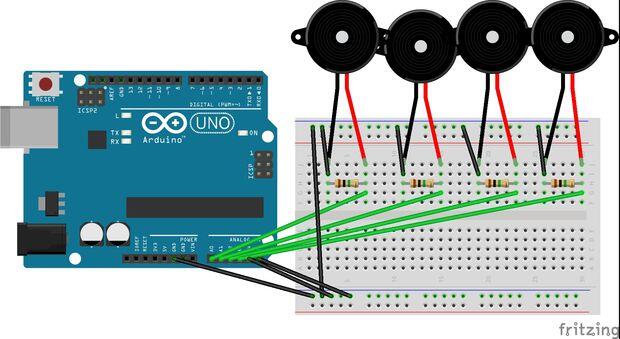

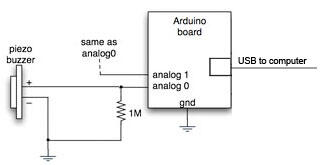

Menghubungkan resistor kabel piezo seperti ditunjukkan dalam diagram di atas. Kemudian menghubungkan kawat GND piezo GND pada Arduino. Hubungkan kabel lain dari piezo ke pin analog pada Arduino Anda. (Jika Anda menggunakan stop kontak dan soket,Anda jelas menggunakan kabel dari soket dan bukan kabel dari piezo) ketika Anda tidak menggunakan semua pin analog, Anda harus menghubungkan PIN 'kosong' dengan GND. jika tidak, Anda mungkin mendapatkan nilai-nilai palsu karena kebisingan.

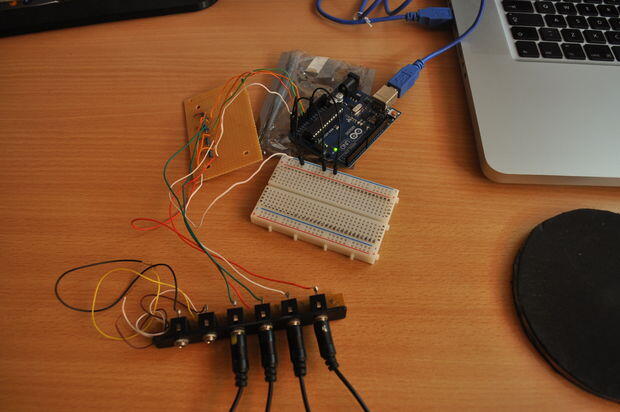

Anda juga dapat menghubungkan semuanya pada papan tempat memotong roti seperti ditunjukkan dalam diagram. Atau Anda dapat solder segalanya pada sepotong PCB seperti yang kulakukan

Bikin Drum Sendiri Yuk Gan ( MIDI Arduino Drums ) VID+ Tutorial

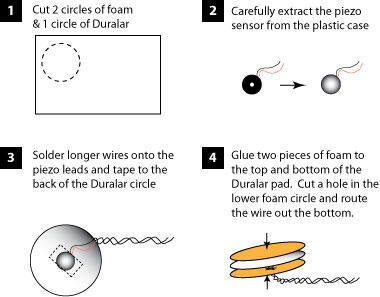

cara membuat drum pads

Bikin Drum Sendiri Yuk Gan ( MIDI Arduino Drums ) VID+ Tutorial

Sekarang bahwa segala sesuatu adalah disolder, saatnya untuk membuat bantalan drum.

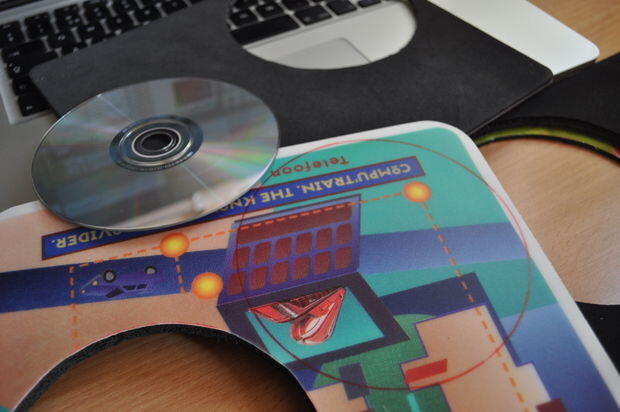

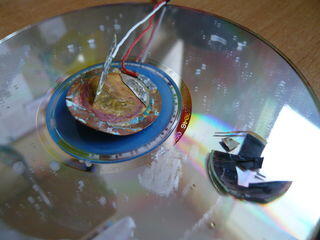

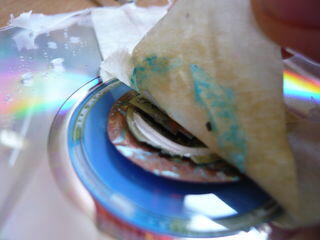

Mengambil CD Anda dan meletakkannya pada mouse pad. Menggambar lingkaran di sekitar CD dan kemudian Hentikan itu. Selanjutnya tongkat piezo kepada CD dengan sepotong pita.Setelah selesai, Anda akan perlu untuk lem mousepads ke CD. Saya menggunakan sedikit lem super. Pastikan piezo tidak terkena lem! karean lem akan merusak piezo Anda.

Bikin Drum Sendiri Yuk Gan ( MIDI Arduino Drums ) VID+ Tutorial

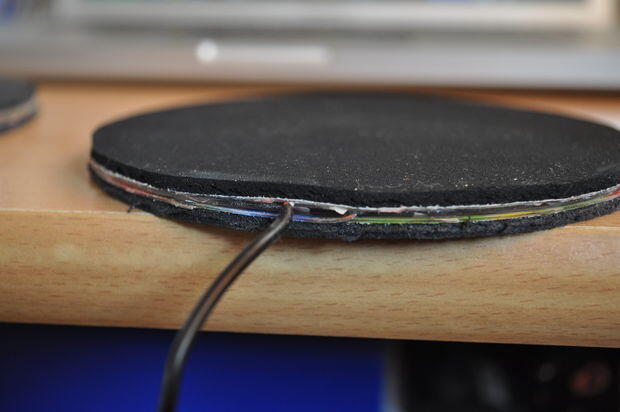

Menggunakan sedikit lem di tepi CD dan tetap bagian plastik mouse pad untuk itu. Melakukan hal yang sama untuk sisi lainnya. Sisi busa mouse pad harus di luar.
Menggunakan beberapa lem tambahan di sekitar bagian mana kabel tetap dari drum pad untuk menutupnya dengan baik.

Bikin Drum Sendiri Yuk Gan ( MIDI Arduino Drums ) VID+ Tutorial

Quote:

nah di atas itu tutorial buat drum nya dan conektor dan cara" menghubungkan kabel dan lain nya
bingung ?? ntr ane kasih tau apa yang buat bingung nya emoticon-Blue Guy Peace

sekarang ane kasih tau cara nya konekin ke pc / komputer
Connect with PC:
Semuanya sekarang telah dimasukkan bersama-sama dan satu-satunya langkah tersisa adalah untuk menghubungkan segala sesuatu dengan komputer.
Ada beberapa cara yang mungkin untuk menghubungkan. Setelah beberapa penelitian dan mencoba program yang berbeda saya menemukan Ardrumo (Mac OS X) yang paling mudah untuk bekerja dengan.Hanya memuat sketch ke Arduino Anda dan kemudian buka Ardrumo dan Garageband.You dapat memilih drum yang berbeda dalam Ardumo seperti yang Anda lihat dalam video pada langkah pertama.
Tapi seperti saya katakan, ini bukanlah cara yang hanya mungkin untuk menghubungkan. Ada banyak cara lain, Hanya bermain-main sedikit dan menemukan metode yang sesuai dengan kebutuhan Anda emoticon-Malu (S)

Spoiler for code untuk Ardrumo aplikasi untuk drum ped:

Quote:

/*
* Ardrumo sketch
*
* Use with the Ardrumo software here:
* <a href="http://code.google.com/p/ardrumo/" rel="nofollow"> <a href="http://code.google.com/p/ardrumo/"> <a href="http://code.google.com/p/ardrumo/"> http://code.google.com/p/ardrumo/

</a>
</a>
</a>
* This is designed to let an Arduino act as a drum machine
* in GarageBand (sorry, Mac OS X only).
*/

#define LEDPIN 13 // status LED pin
#define PIEZOTHRESHOLD 5 // analog threshold for piezo sensing
#define PADNUM 6 // number of pads

int val;

void setup() {
pinMode(LEDPIN, OUTPUT);
Serial.begin(57600); // set serial output rate
}

void loop() {

// Loop through each piezo and send data
// on the serial output if the force exceeds
// the piezo threshold
for(int i = 0; i < PADNUM; i++) {
val = analogRead(i);
if( val >= PIEZOTHRESHOLD ) {
digitalWrite(LEDPIN,HIGH); // indicate we're sending MIDI data
Serial.print(i);
Serial.print(",");
Serial.print(val);
Serial.println();
digitalWrite(LEDPIN,LOW);
}
}
}

>>> Download aplikasi ArdrumoDISINI<<<
HAFFUN GAN emoticon-Malu (S)

Spoiler for THNX TO:

SUMUR 1
SUMUR 2
CREATIF SUMUR

Quote:

BILA ADA YANG KURANG DI MENGERTI LANGSUNG KE SINI GAN

Spoiler for PENTING:

Quote:

Mohon maaf bila terlihat acak "kan ataupun tidak ada kata yang di mengerti harap maklum TS hnya ingen berbagi
TS ga nerima emoticon-Mad (S)
