SEBUT DAN JELASKAN BAGAIMANA MEKANISME KATUP ????

Haha…. Ya, kira – kira itulah soal dari mata kuliah motor penggerak saat saya menghadapi UAS beberapa hari lalu.

Lalu melalui pertanyaan itu, saya pun menjawab.

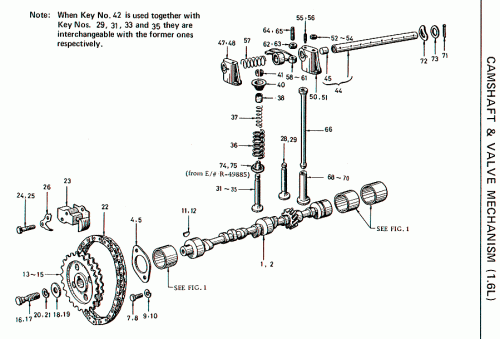

Secara garis besar mekanisme katup terbagi menjadi 3, yaitu:

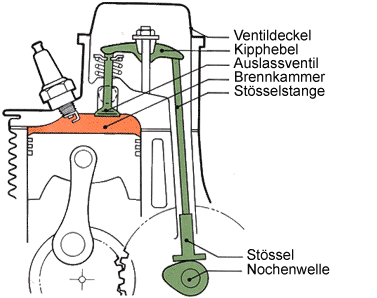

1) OHV (Over Head Valve): Pada mekanisme katup ini, camshaft terletak pada blok cylinder bukan cylinder head. Selain itu agar valve dapat terbuka dan memasukkan mixture. Valve perlu mendapat dorongan dari cam, pushrod/lifter, rocker arm, valve. Pada mekanisme masih di perlukan pushrod, keuntungan dari mekanisme ini adalah memiliki torsi yang sangat besar sehingga banyak di pergunakan pada mobil – mobil american muscle seperti mustang, shelby, dll. Termasuk kijang 7K (non VVT-i) yang menggunakan OHV. Tetapi kelemahan dari sistem ini adalah memiliki top speed yang kurang max.

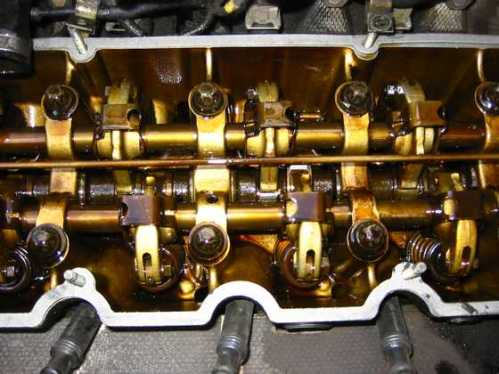

2) S/OHC (Single/Over Head Camshaft): Berbeda dengan OHV, tipe ini camshaftnya ada di cylinder head. Sehingga tidak memerlukan pushrod/lifter. Walaupun sudah tidak memerlukan pushrod, tetapi mekanisme ini masih memerlukan rocker arm untuk menggerakkan katup masuk dan buang. Keuntungan dari mekanisme ini adalah memiliki tenaga max pada putaran bawah, sehingga dewasa ini banyak mobil – mobil untuk harian yang menggunakan SOHC. Tetapi kelemahan dari mekanisme ini adalah tenaganya kurang max di putaran tinggi. SOHC ini hanya memiliki satu shaft untuk menggerakkan katup – katup tersebut.

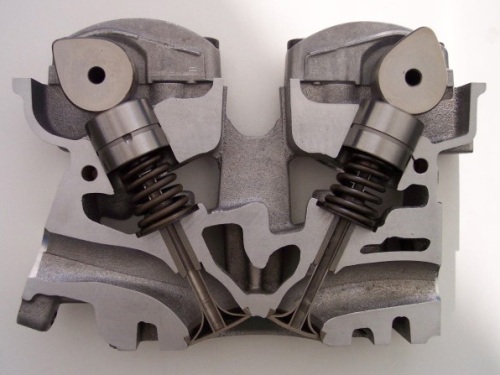

3) DOHC (Double Over Head Camshaft). Mekanisme ini memiliki 2buah shaft untuk menggerakkan katup masuk dan buang. Pada mobil – mobil terdahulu, DOHC ada yang masih menggunakkan rocker arm. Tetapi dewasa ini kebanyakan mesin sudah tidak menggunakan rocker arm lagi. Keuntungan dari mekanisme ini adalah memiliki tenaga pada putaran tengah hingga tinggi. Sehingga hampir seluruh mobil kompetisi menggunakan mekanisme katup ini. Tetapi karena tenaga max berada pada putaran tinggi, membuat pada putaran rendah tidak terlalu baik. Sehingga untuk perkotaan cenderung boros BBM. Dewasa ini DOHC mengalami pengembangan seperti VVT-i, V-TEC, MIVEC, VANOS, DLL
