Memperbaiki Konektor Lan Yang Patah (Ethernet Plug)
TS
Mrschikuzou
Memperbaiki Konektor Lan Yang Patah (Ethernet Plug)
Quote:
Quote:
Tab pengunci dari RJ45 patah sangat mudah untuk di perbaik/ diganti dengan cara lain. Menggantikannya dengan dua ikatan kabel nilon (ikatan zip), dalam hitungan menit semua bisa teratasi.
CATATAN PENTING:
- Ini dianggap sebagai "Mac Gyver" solusi sementara, untuk penggunaan rumah.
Yuk kita mencoba membuat bagaiman cara memperbaiki konektor lan yang patah seperti gambar diatas :
Spoiler for 1:

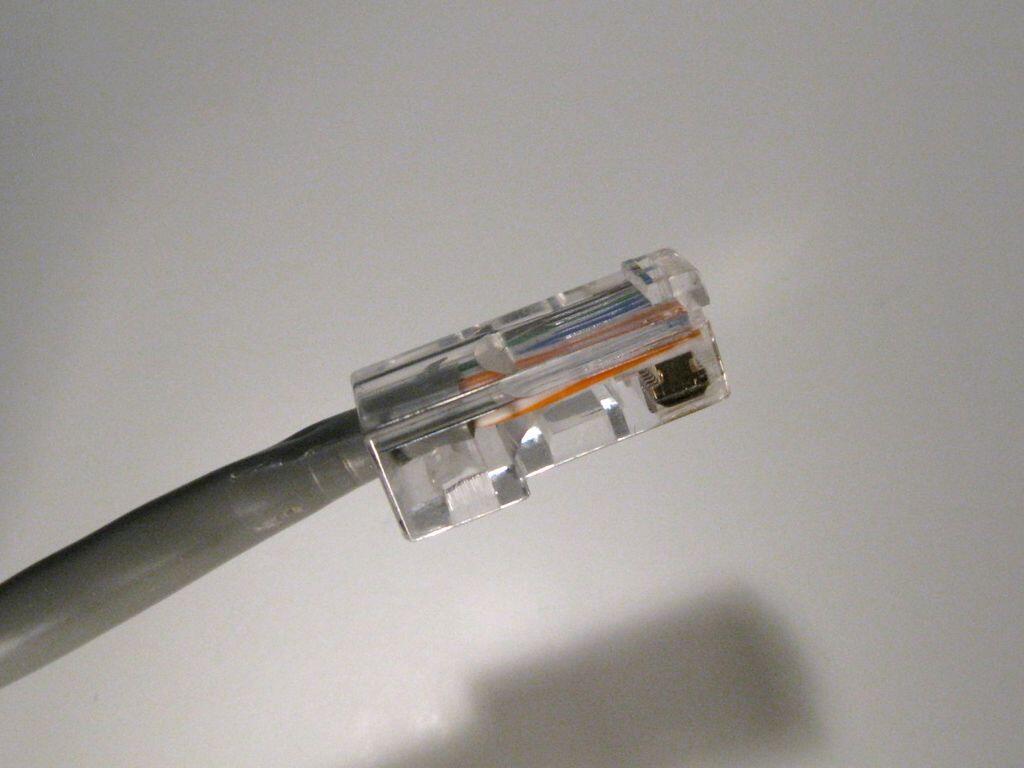

Pada Tab Pengunci RJ45 Patah
Pada gambar pertama diatas, kita coba mematahkan dan hasilnya seperti gambar dibawah.
Jika kita menggunakan Plug RJ45 terkadang koneksi tidak bisa diandalkan. Apakah dengan seperti ini agan membuat duit hanya cmn sekedar mangganti, hal ini sangat tidak efektif, selanjutnya kita mencoba step berikutnya..
Pada gambar pertama diatas, kita coba mematahkan dan hasilnya seperti gambar dibawah.
Jika kita menggunakan Plug RJ45 terkadang koneksi tidak bisa diandalkan. Apakah dengan seperti ini agan membuat duit hanya cmn sekedar mangganti, hal ini sangat tidak efektif, selanjutnya kita mencoba step berikutnya..
Spoiler for Step 2:

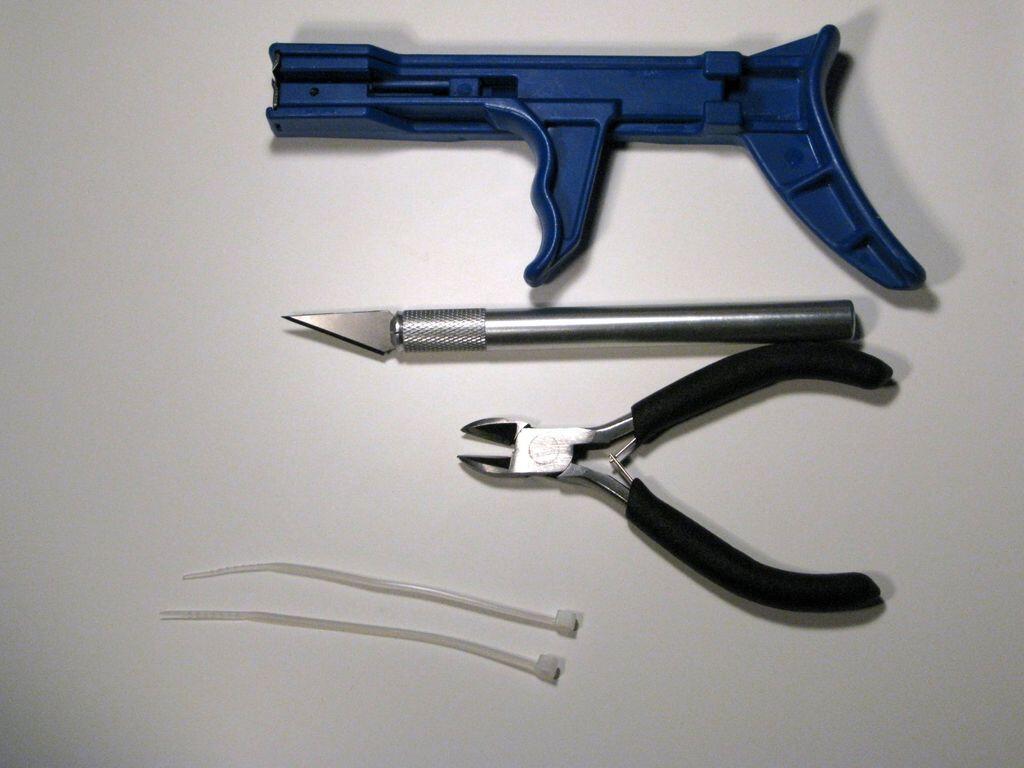

Alat dan barang yg dibutuhkan
Peralatan:
Alat dasi kabel (tanpa alat ini bisa diganti dengan tang kombinasi sebagai penarikan kabel nantinya)
Pisau tajam (Pisau catter)
Tang Pemotong
Bahan :
DUA ikatan kabel (ukuran kecil)
Yang terpenting adalah ukuran yang tepat, ini dibahas di langkah berikutnya.
Peralatan:
Alat dasi kabel (tanpa alat ini bisa diganti dengan tang kombinasi sebagai penarikan kabel nantinya)
Pisau tajam (Pisau catter)
Tang Pemotong
Bahan :
DUA ikatan kabel (ukuran kecil)
Yang terpenting adalah ukuran yang tepat, ini dibahas di langkah berikutnya.
Spoiler for Step 3:
Cari ukuran tepat

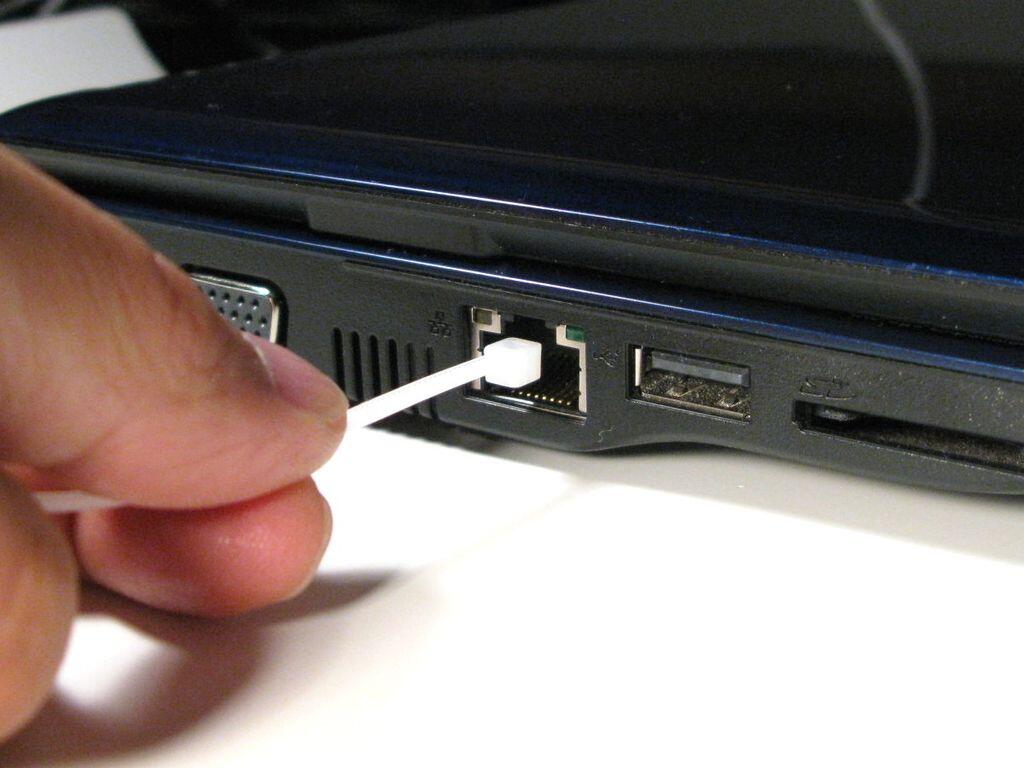

- Kepala ikatan kabel harus memiliki lebar yang tepat agar bisa masuk ke dalam soket, dan mudah dilepaskan.

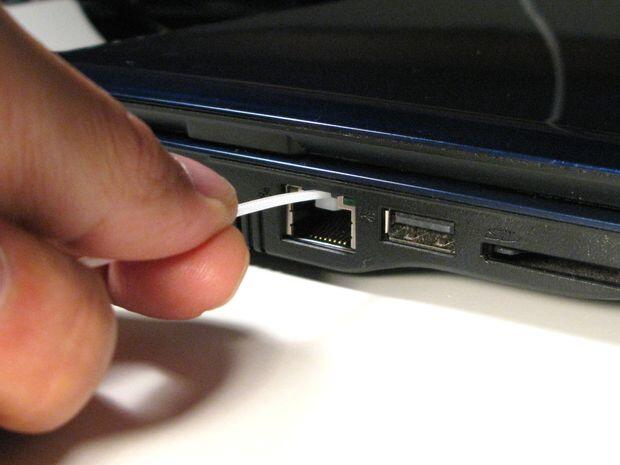

- Untuk menguji, masukkan kepala ke dalam soket seperti yang ditunjukkan pada gambar pertama di atas dan harus jepret agar bisa ketahuan pada saat ditarik tidak loss.

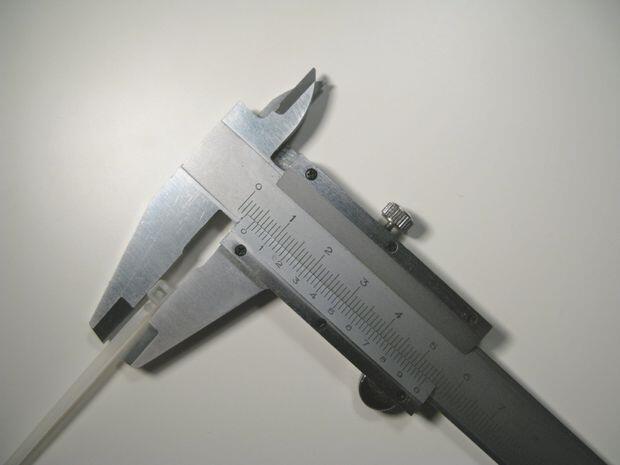

- Ukuran lebar kepala gambar diatas 4.3 mm.
- Kepala ikatan kabel harus memiliki lebar yang tepat agar bisa masuk ke dalam soket, dan mudah dilepaskan.
- Untuk menguji, masukkan kepala ke dalam soket seperti yang ditunjukkan pada gambar pertama di atas dan harus jepret agar bisa ketahuan pada saat ditarik tidak loss.
- Ukuran lebar kepala gambar diatas 4.3 mm.
Spoiler for Step 4:

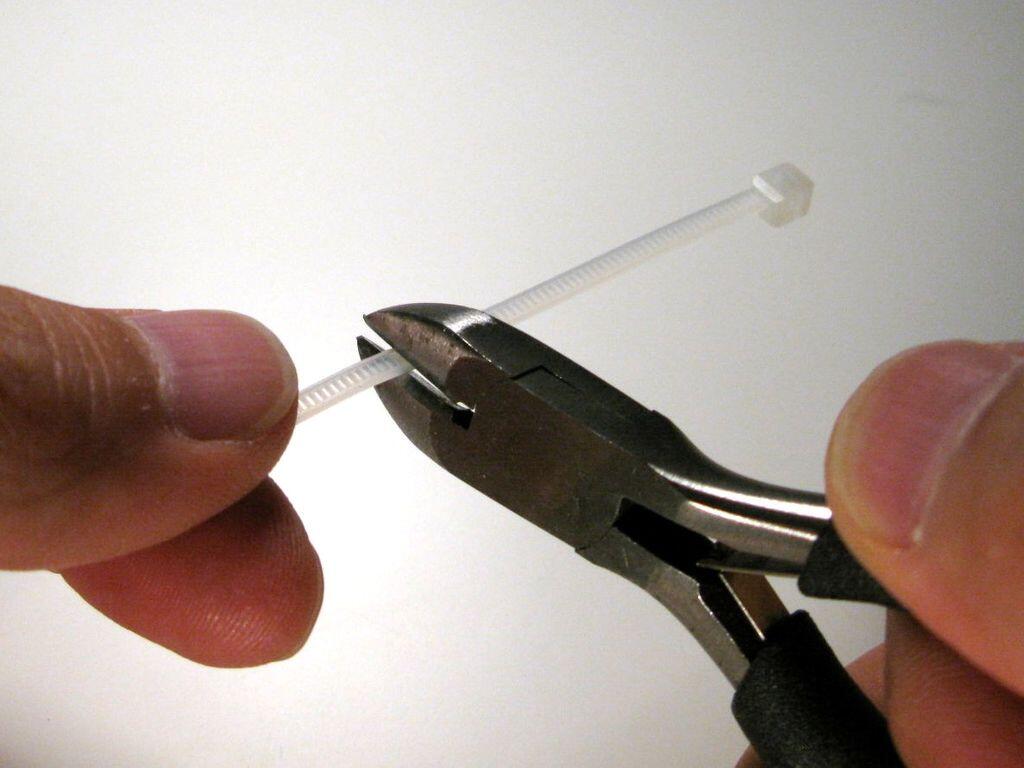

Potong Kabel Tie
Potong kira-kira 4,5 cm
Potong kira-kira 4,5 cm
Spoiler for Step 5:

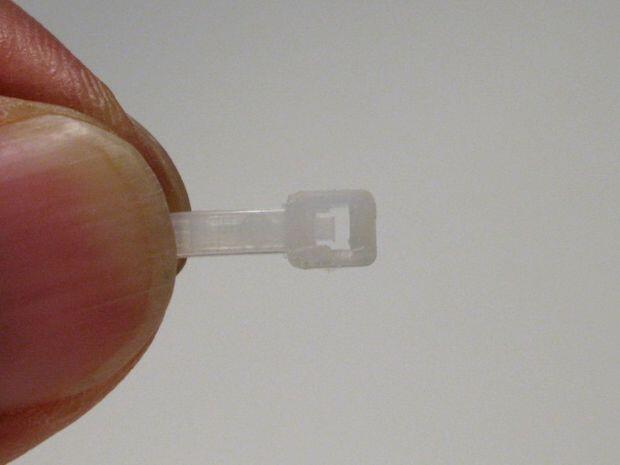

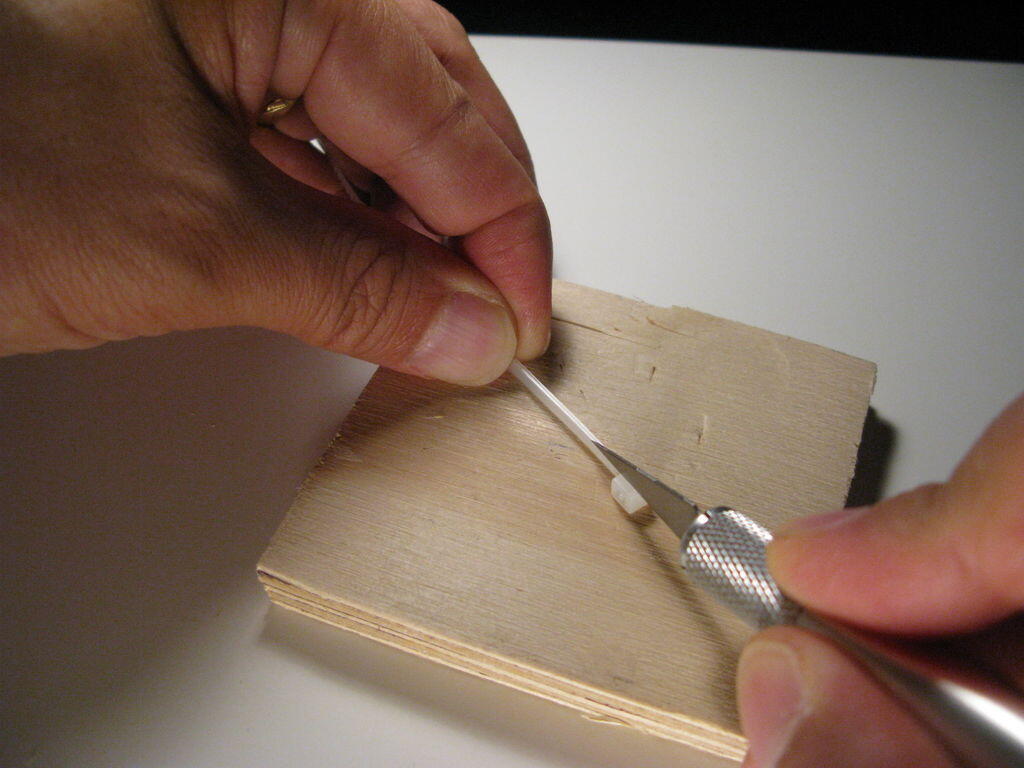

Buat irisan pada kepala

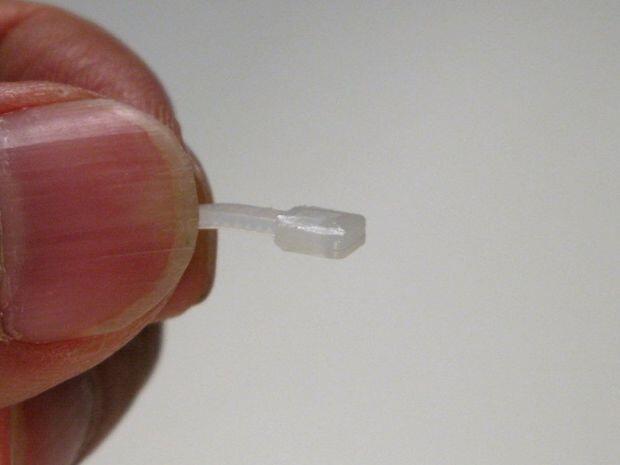

Saat Pemotongan pada kepala diusahan agar di iris agak datar.
Saat Pemotongan pada kepala diusahan agar di iris agak datar.
Spoiler for step 6:

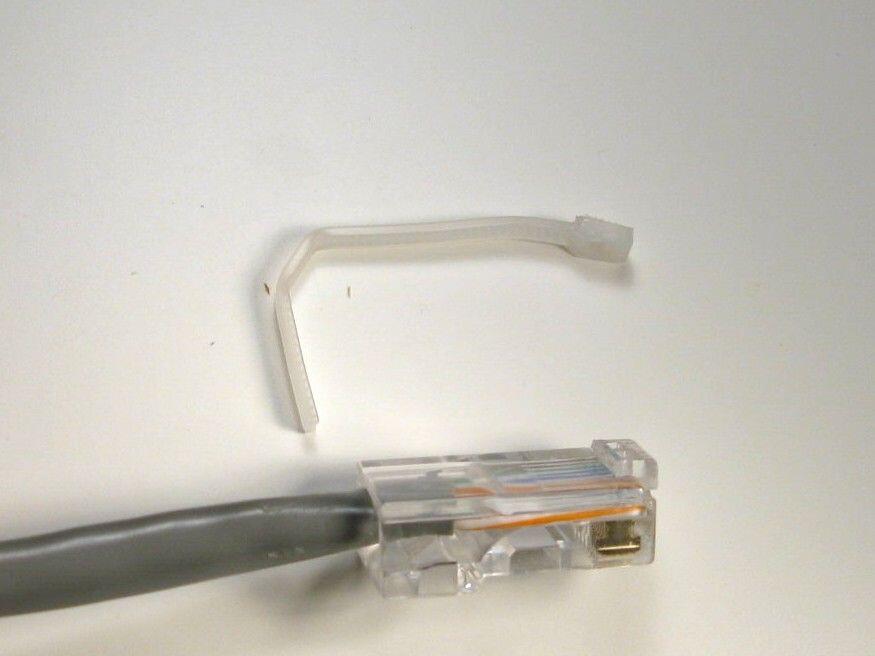

Tekuk kabel Tie
Tekuk seperti pada gambar diatas
Tekuk seperti pada gambar diatas
Spoiler for step 7:
Gunakan Kabel tie #2
Dengan dasi kabel kedua, kencangkan kabel tie yang pertama.
Alat di atas bisa di ganti dengan tang kombisasi sebagai pengikat agar tetap kuat.
Dengan dasi kabel kedua, kencangkan kabel tie yang pertama.
Alat di atas bisa di ganti dengan tang kombisasi sebagai pengikat agar tetap kuat.
Spoiler for step 8:

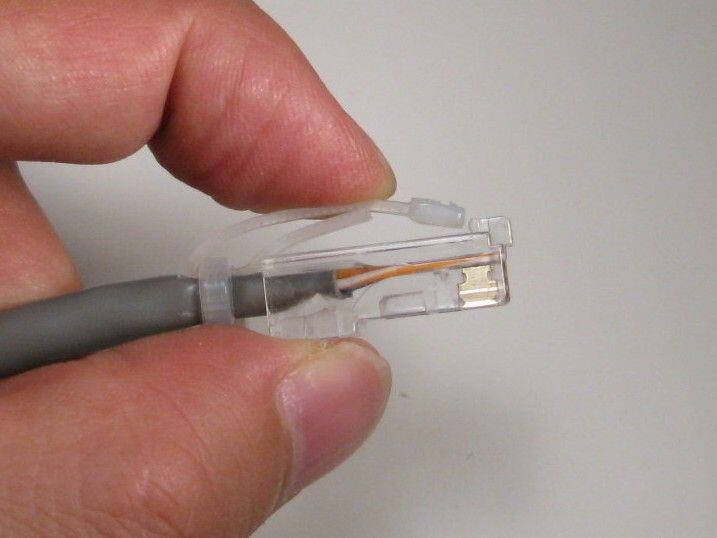

Penyelesaian awal
Spoiler for step 9:

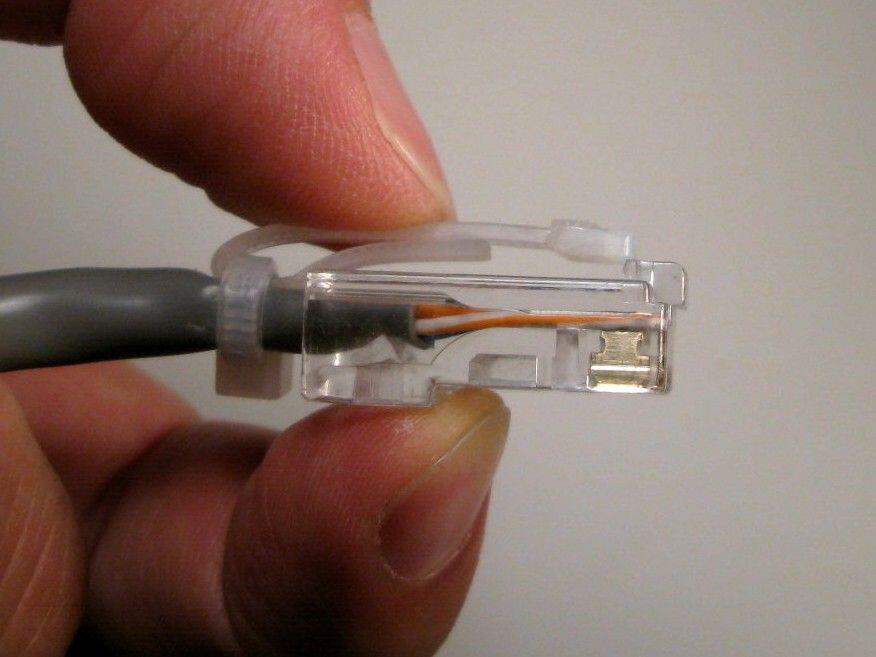

Penyelesaian akhir
Ekor kabel tie #1 bertindak sebagai pegas.
Ekor kabel tie #1 bertindak sebagai pegas.
Spoiler for Step 10:

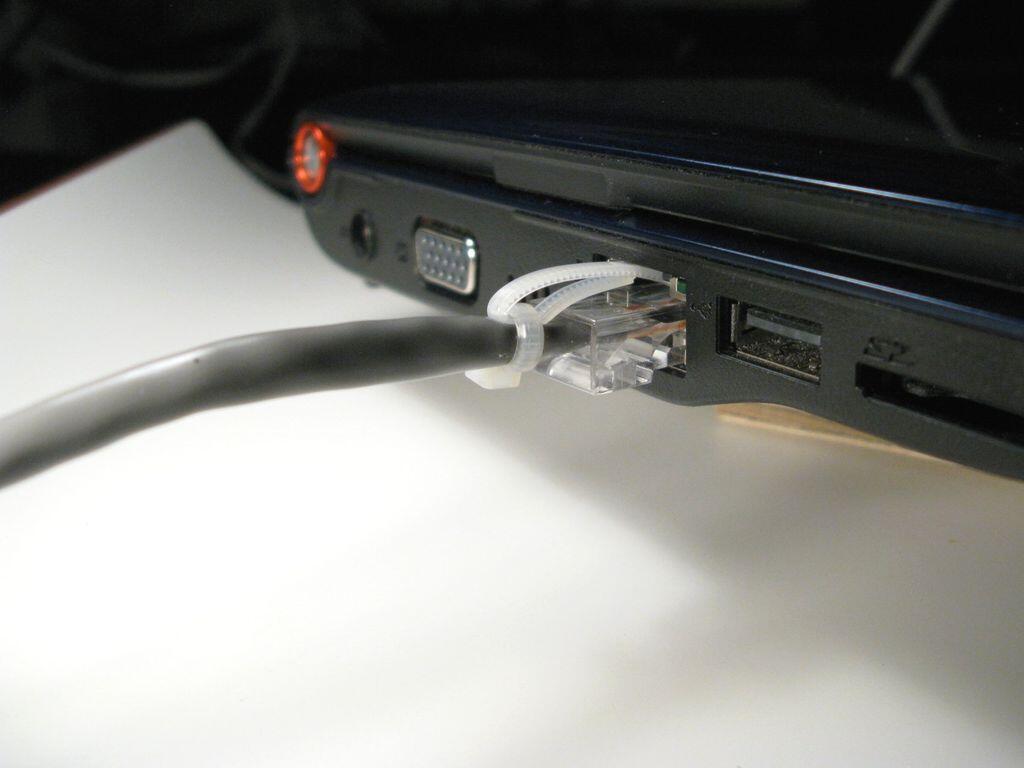

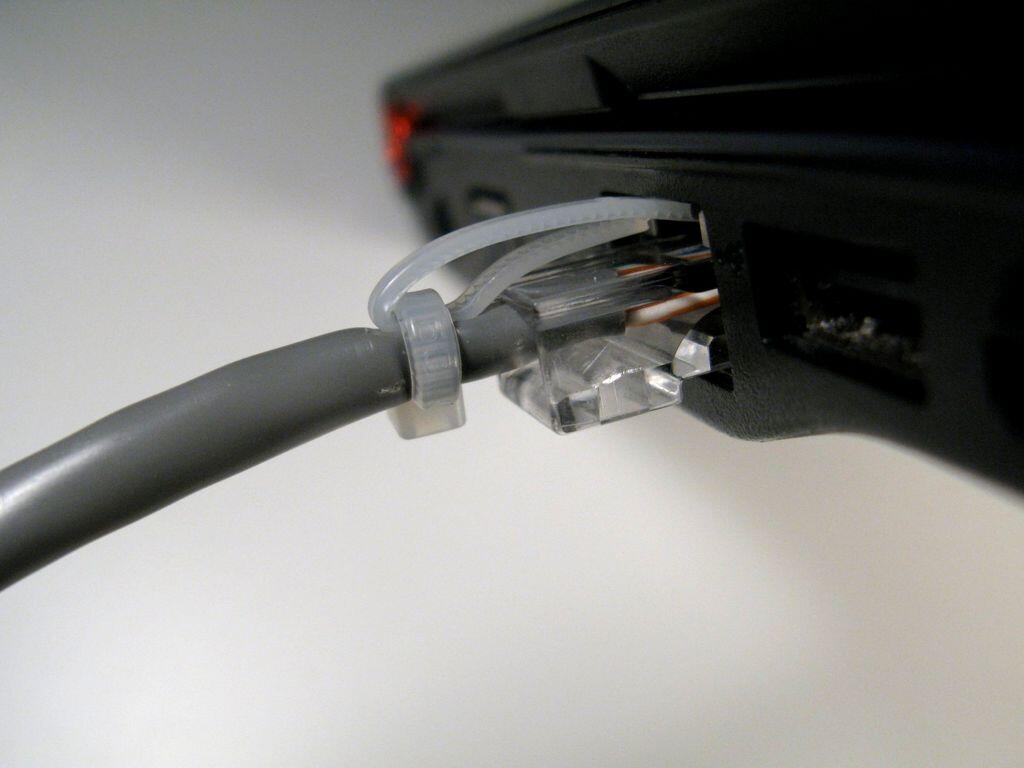

Siap digunakan

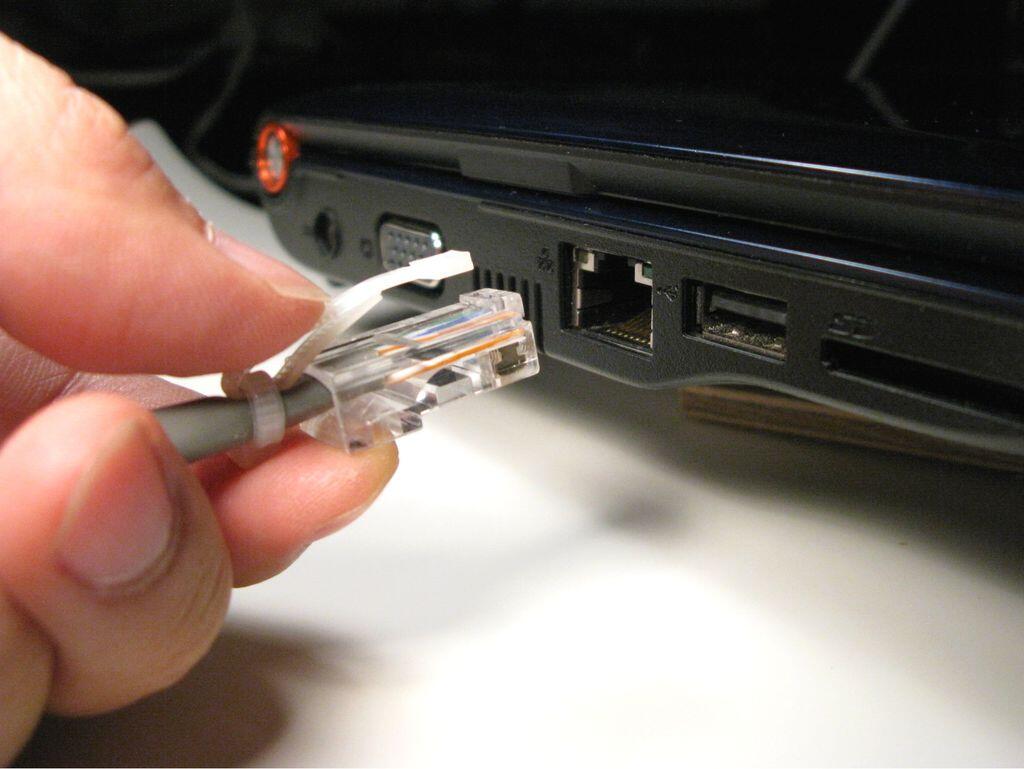

Masukkan stekker yang telah dibuat seperti gambar diatas.
Masukkan stekker yang telah dibuat seperti gambar diatas.
Bagaimana gan, semoga bermanfaat gan
