Permisi agan/aganwati, mimin dan momod
Mohon maaf jika tread ini berantakan, maklum newbie sedang belajar…
CRT (Cathode Ray Tube) adalah salah satu teknologi display/televisi yang pelan tapi pasti mulai ditinggalkan. Hal ini terjadi seiring kemajuan jaman dengan hadirnya teknologi LCD dan LED. Tapi tahukah anda bahwa teknologi ini sempat jadi hits di tahun 90-an sampai 2000-an.

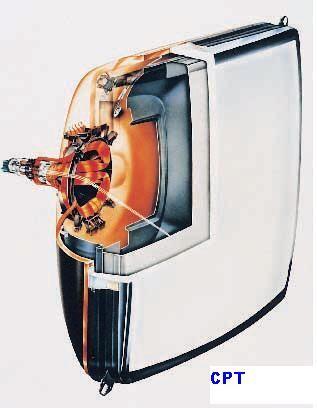

Inti CRT ini adalah CPT (Color Picture Tube). Dan kali ini saya akan share secara garis besar pembuatan CPT ini.
Step by step tentang pembuatan CPT ini adalah :
Generally
Secara umum part pendukung dari CPT ini terlihat pada gambar.
Coating
Proses utama Coating adalah pelapisan dari berbagai material chemical seperti phospor, grafit, laquer, Alumunium dan lain-lain sehingga terbentuklah stripe pada screen seperti gambar diatas. Intinya adalah pembentukan stripe untuk warna GREEN, BLUE dan RED sebagai warna utama.
Sealing
Inti dari proses Sealing ini adalah penggabungan antara Panel dan Funnel menjadi satu dengan material perekatnya adalah Frit Glass. Kemudian dipanaskan di area khusus sampai 440oC dengan waktu kurang lebih 2 jam. Setelah tergabung menjadi satu biasa disebut dengan Bulb.
Gun Sealing
Inti proses ini adalah memasang Elektron Gun ke dalam Bulb tadi.
Exhaust
Aging
ITC
ITC singkatan dari “Integrated Tube Component”, yaitu Menyatukan / Adjust antara tabung, DY dan CPM, yang menghasilkan kondisi yang bagus / terbaik untuk Purity, STC dan DYC.
Inilah proses inti pembuatan CPT gan…

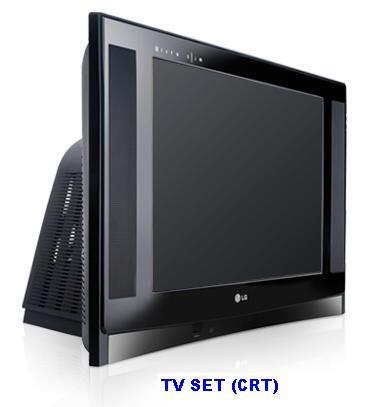

Setelah CPT ini jadi, tinggal dikirim ke buyer yang membuat TV tabung untuk di Final Assy dengan chasing, sound serta circuit board-nya menjadi TV Set yang sering kita lihat di toko-toko gan...
Sumber Arsip pribadi dan Wikipedia
Sekian tread dari ane, agan/aganwati senang TS pun ikut riang….
Permisi agan/aganwati, mimin dan momod
Mohon maaf jika tread ini berantakan, maklum newbie sedang belajar…
CRT (Cathode Ray Tube) adalah salah satu teknologi display/televisi yang pelan tapi pasti mulai ditinggalkan. Hal ini terjadi seiring kemajuan jaman dengan hadirnya teknologi LCD dan LED. Tapi tahukah anda bahwa teknologi ini sempat jadi hits di tahun 90-an sampai 2000-an.
Inti CRT ini adalah CPT (Color Picture Tube). Dan kali ini saya akan share secara garis besar pembuatan CPT ini.
Step by step tentang pembuatan CPT ini adalah :
Generally
Spoiler for Generally:
Secara umum part pendukung dari CPT ini terlihat pada gambar.
Coating
Spoiler for Coating Process:
Proses utama Coating adalah pelapisan dari berbagai material chemical seperti phospor, grafit, laquer, Alumunium dan lain-lain sehingga terbentuklah stripe pada screen seperti gambar diatas. Intinya adalah pembentukan stripe untuk warna GREEN, BLUE dan RED sebagai warna utama.
Sealing
Spoiler for Sealing Process:
Inti dari proses Sealing ini adalah penggabungan antara Panel dan Funnel menjadi satu dengan material perekatnya adalah Frit Glass. Kemudian dipanaskan di area khusus sampai 440oC dengan waktu kurang lebih 2 jam. Setelah tergabung menjadi satu biasa disebut dengan Bulb.
Gun Sealing
Spoiler for Gun Sealing:
Inti proses ini adalah memasang Elektron Gun ke dalam Bulb tadi.
Exhaust
Spoiler for Exhaust:
Aging
Spoiler for Aging:
ITC
Spoiler for ITC:
ITC singkatan dari “Integrated Tube Component”, yaitu Menyatukan / Adjust antara tabung, DY dan CPM, yang menghasilkan kondisi yang bagus / terbaik untuk Purity, STC dan DYC.
Inilah proses inti pembuatan CPT gan…
Setelah CPT ini jadi, tinggal dikirim ke buyer yang membuat TV tabung untuk di Final Assy dengan chasing, sound serta circuit board-nya menjadi TV Set yang sering kita lihat di toko-toko gan...
Sumber Arsip pribadi dan Wikipedia
Sekian tread dari ane, agan/aganwati senang TS pun ikut riang….
