Hobby Elektronika Digital, MicroController & solder Menyolder gabung sini Yuks

ahocool

28-10-2009 01:35

Hobby Elektronika Digital, MicroController & solder Menyolder gabung sini Yuks

DIGITAL ELECTRONICS HOBBY FORUM

Spoiler for apa aja sih yang dibahas?:

1. Solder-menyolder
2. Bikin PCB Home Made murah
3. Komponen Elektronika Digital Umum
4. Microcontroller
5. Interface alat2 digital & komunikasi data

Spoiler for "Hobby Microcontroller Itu Mahal ? Kreativitasmu Itu yg Mahal Gan !":

Judul diatas saya kutip dari keluh kesah seorang pembaca yang meminta saya untuk menurunkan harga paket belajar yang dijual disini. Saya kemudian mencoba menanyakan apakah dia serius untuk belajar atau hanya mengetes kesabaran saya saja. Padahal paket belajar yang saya susun komponen beserta tutorialnya tidaklah mengambil untung margin komponen modul yang besar. Semangat saya dalam menyebarkan ilmu yg dulu saya dapatkan dengan perjuangan menghilangkan segala keinginan untuk mengeruk keuntungan.

KREATIVITASMU LEBIH MAHAL !

Lanjut ke cerita pembaca tadi, saya kemudian melakukan komunikasi via ym ke dia dan dalam percakapan saya menganjurkan agar dia menyicil membeli komponen. Tapi ada daya anak muda yang rasa ingin tahunya tinggi maka jika terpotong-potong maka rasa bosan dan tidak sabar muncul. Dan saya keluarkan ajian pamungkas saya dalam belajar microcontroller 10 tahun yang lalu dengan TANPA KELUAR UANG !

Kuatkan niat, tebalkan mental (+ muka) kalo ga sanghup ya DISHANGGUP-SHANGGUPIN (ala the comment net. TV)
Mencari incaran teman sekampus yang sekiranya tajir tapi rada bloon , atau mencari sekiranya kapan si teman yg mengambil matakuliah atau praktikum ini lulus kuliah microcontroller. Kamu tidak usah mengambil semester ini dan diganti semester berikut dengan harapan modul dan komponen microcontroller punya si teman sudah selesai dipakai dan bisa di "pinjem" atau paling apes diobral murah.
Jika mengandalkan teman yang bloon, kita sok pinter aja.. (harusnya sih pinter beneran) kemudian menawarkan jasa untuk mengajari si bloon tentang microcontroller dengan jaminan semua tugasnya akan dibantu. Paling jitu lagi suruh aja si bloon liburan keluar negeri (kan tajir) kemudian tugas2nya kamu yang ngerjain.
Hunting modul belajar yang biasanya dimiliki oleh laboratorium, nah yang ini pengalaman penulis harus menjadi tukang bersih-bersih di LAB agar bisa meminjam modul belajar FPGA kesayangan milik dosen.
Meng-Inden komponen bekas punya kakak kelas yang mau lulus skripsi. Karena Euforia kelulusan maka sang kakak kelas akan cenderung merelakan komponen yang sekotak besar itu ditinggal di LAB. Tungu sampe dia lupa mengambil (karena sudah diluar kota) atau main bersih dengan menawarkan jasa penitipan..."mas ..barang2 mas saya amankan ya..kapan2 bisa diambil di loker saya". Dijamin kakak kelas itu akan sibuk dengan urusan test dan wawancara kerja...(ini terjadi pada saya...)

Bagaimana jika kamu bukan mahasiswa dan belajar sendiri ? Ya tidak ada jurus lain selain menabung yang rajin. Tapi ini ada tips juga kok yang dinamakan TIPS BELAJAR SENDIRI DENGAN HEMAT.

Rajin-rajin mantengin website-website elektronika (terutama produsennya) jaga-jaga ada penawaran komponen sample gratis. TS pernah mendapat sampel ic TTL 74xx lengkap hanya dengan mengisi survey. Bahasa inggris yang lumayan sangat dianjurkan.
Inventaris semua komponen dari yang kecil sampai yang besar. Kumpulkan dalam box atau dengan plastik klip dan hitung jumlahnya pada sebuah catatan (di kertas boleh ..di HP aja aman..di komputer lebih lega). Tujuannya adalah menjaga kemungkinan terbelinya komponen yg berulang padahal masih ada stok. Penulis sangat kurang dalam hal catat mencatat makanya ada beberapa komponen yang tidak perlu tapi jumlahnya seabrek.
Berburu ke tempat loakan, coba hunting mesin VCD lawas atau komputer bekas dan cari komponen yang sekiranya penting. Saran saya kumpulkan saja resistor dengan nilai antara (100-1K) cocok untuk tahanan LED , kemudian resistor (3K - 22K) cocok untuk pull up/down logic digital. Semikonduktor semacam dioda , Led dan transistor juga layak untuk dikumpulkan. Selebihnya jangan diambil karena akan memenuhi tempat penyimpananmu. Kapasitor nilai dibawah 100nF pun bisa dikoleksi dari tukang loak, sedangkan untuk ELCO tidak disarankan karena biasanya semakin tua elektrolitnya bisa habis. Jangan sering menyimpan komponen induktor atau lilitan karena jarang berguna dan spacenya lumayan. Hp bekas merek china didalamnya ada processor ARM yang opensource dan bisa gunakan google untuk mencari sourcenya.

Nah....semua jurus sudah saya keluarkan, masih merasa mahal ? Kalau iya pertimbangkan saja untuk merubah jurusan kuliah atau mencari hobby lain seperti menjahit...Wah...mesin jahit mahal GAN ! Oooooppssss.....

UPDATE 8/JUNI/2014

DUKUN FUSEBIT AKAN MENGHIDUPKAN IC MU YANG MATI !

Selengkapnya dibahas di sini gan !!

CLINOMETER SEDERHANA MEMANFAATKAN ADC

Selengkapnya dibahas di post berikut

Spoiler for Buka Jika Mau Paket Belajar:

JUALAN Paket belajar ELEKTRONIKA & MICROCONTROLLER ada di FJB klik disini

baca dulu catatan disini

Proyek2 micro yg sudah jadi

Quote:

KEYPAD VS 7 SEGMENmeluncur ke post berikut

VU METER DIGITAL UNTUK SOUND LEVEL selengkapnya disini ya brooo

AVR - BLUETOOTH - ANDROID selengkapnya dibahas disini

Text Scroll 3 Matrix Karya Kaskuser Selengkapnya disini

POV Sederhana Dengan Attiny dibahas disini

Timer B**b Untuk skirmish airsfot gun Selengkapnya disini lanjut dimari

ICP untuk sensor ultrasonic selengkapnya disini ya gan

SD CARD ACCESS VIA ATTINY2313 Selengkapnya dibahas di part1 , part2 , dan ATTINY TALKING MACHINE disini

I2C EEPROM DOWNLOADER dan I2C music player , Selengkapnya disini dan disini

ALL ABOUT KEYPAD , Selengkapnya disini

RFID TRAINER MODUL untuk DOOR LOCK , Selengkapnya disini, script & program ada disini

ALL ABOUT TV vs MICROCONTROLLER

Quote:

Video Text Overlay (OSD) dengan ATTINY2313==> disini , penjelasan disini
PACMAN ==> lengkapnya dimari
JAM on TV ==> selengkapnya di halaman 197 atau part #1 , part#2 ,part#3
ATMega-8 TV PAL Text Generator ==> buka disini

karena kepenuhan, lanjutan baca di post # 4 yaaa

I.N.D.E.X F.O.R.U.M

Quote:

Belajar elektronika digital dasar (Transistor, Switch, running led-4017, 555, led matrix and friend)

Spoiler for :

REMOTE CONTROL TANPA MICRO Selengkapnya dibahas di post berikut

JAM DIGITAL FULL CMOS - NO MICRO disini

4017 - johnson counter
http://old.kaskus.co.id/showpost.php...4&postcount=18

Led matrix basic
http://old.kaskus.co.id/showpost.php...&postcount=129

Flasher dan serba-serbi IC NE-555
http://old.kaskus.co.id/showpost.php...&postcount=130

memanfaatkan NE-555 sebagai pengatur kecepatan motor DC (PWM)
http://old.kaskus.co.id/showpost.php...&postcount=136

Datasheet IC TTL yang umum :
http://rabbit.eng.miami.edu/info/datasheets/

Daftar CrossRefference / Padanan IC TTL & CMOS
http://matthieu.benoit.free.fr/cross...c/chipxref.htm

METAL DETECTOR PULSE INDUCTION Courtesy of Sascho Varna Bulgaria , selengkapnya di halaman 170

SAKLAR SENTUH/TOUCH SWITCH klik dimari

BIKIN PCB MURAH MERIAH klik dimari

Penjelasan mengenai BREADBOARD / PROJECTBOARD klik dimari , atau disini

PC AUTO ON setelah PLN mati klik dimari

Pemancar TV dengan Nintendo Bekas
klik disini

Proyek Pemula: Pemancar FM Sederhana
klik disini yuk...

METAL DETECTOR SEDERHANA
klik dimari , atau kalo mau beli KIT(komponen + PCB), klik dimari

COUNTER 2 DIGIT DENGAN CMOS 4026 selengkapnya di halaman 174 atau disini

SERVO CONTROL dengan IC 555 disini

Dasar - Dasar MicroController

Spoiler for :

TUTORIAL DASAR INPUT/OUTPUT MICRO-AVR di PAGE #47

http://old.kaskus.co.id/showpost.php...6&postcount=10

Joe Pardue, C Programming for Microcontrollers

[url]http://www.4*shared.com/file/252335331/8deab29b/Joe_Pardue_-_C_Programming_for.html[/url]

SEMUA TENTANG COUNTER /TIMER klik disini

Resource Belajar Luar Negeri :

[url]www.atmel.com[/url]
http://www.avrfreaks.net/index.php?n...BB2&file=index

Programmer MicroController AVR

Spoiler for :

serial programmer

klik dimari

http://old.kaskus.co.id/showpost.php...2&postcount=12

Belajar PCB + EAGLE

Spoiler for :

Tutorial Routing Eagle Klik dimari

[URL="http://www.4*shared.com/file/KkWSI_9X/7seg_matrix_lib.html"]Library Dot Matrix & 7 Segmen[/URL]

SUMBANGAN E-BOOK

Spoiler for :

Elektor Electronics 303 Circuits

Spoiler for "Elektor Electronics 303 Circuits":

Elektor Electronics 303 Circuits

1-100 Transistor Circuit

Spoiler for "1-100 Transistor Circuit":

1-100 Transistor Circuit

101-200 Transistor Circuit

Spoiler for "101-200 Transistor Circuit":

101-200 Transistor Circuit

Evil Genius, 2nd Ed.

Spoiler for "Evil Genius, 2nd Ed.":

Evil Genius, 2nd Edition

How Electronics Thing Work and What To Do When They Don't

Spoiler for "How Electronics Thing Work and What To Do When They Don't":

How Electronics Thing Work and What To Do When They Don't

The Art of Electronics 2nd edition Complete - Horowitz and Hill

Spoiler for "The Art of Electronics 2nd edition Complete - Horowitz and Hill":

The Art of Electronics 2nd edition Complete - Horowitz and Hill

Building Your Own Electronics Lab

Spoiler for "Building Your Own Electronics Lab":

Building Your Own Electronics Lab

Complete Digital Design

Spoiler for "Complete Digital Design":

Complete Digital Design

Electronic Devices and Amplifier Circuits (with MATLAB Computing) 2nd ed - S. Karris (Orchard, 2008) BBS

Spoiler for "Electronic Devices and Amplifier Circuits (with MATLAB Computing) 2nd ed - S. Karris (Orchard, 2008) BBS":

Electronic Devices and Amplifier Circuits (with MATLAB Computing) 2nd ed - S. Karris (Orchard, 2008) BBS

All New Electronics Self-Teaching Guide 3 Ed.

Spoiler for "All New Electronics Self-Teaching Guide 3 Ed.":

All New Electronics Self-Teaching Guide 3 Ed.

Biar ngiler, ane kasih contoh hasil karya TS...

Spoiler for Contact TS lewat dimari yahh:

HP: 085733889569 , 087882045949
Mail : ahocool@gmail.com
ym :ahokleng
fb: ahocool1@gmail.com
twiter: @ahocool
lokasi: SURABAYA
http://www.aisi555.com

karena ada permintaan yang sangat sangat banyak mengenai BBM , maka saya buatkan deh..mumpung ada gratisan ...

BBM : 321477A8
group BBM

Diubah oleh ahocool 08-06-2014 04:14

Kutip

8.6K

Balasan

Berikan Komentar

Tampilkan semua post

ahocool

14-09-2012 04:26

#4327

Quote:

Original Posted By aliexdsg►wah,,,kok jadi sepi,,, emoticon-Berduka (S)

mau diramein ? ayo deh bahas yang gampang2 aja...keypad 3x4

ayo posting coding agan mengenai keypad...bisa cara apa aja...

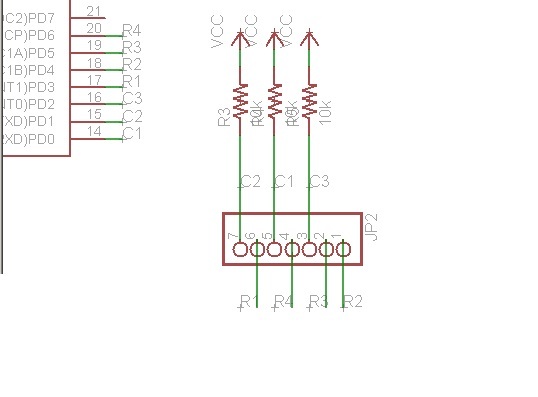

kalo ane skematiknya pake ini :

ane pull up di Column nya ..., jadi 3 input Col , 4 output Row

listingnya :

Code:





uint8_t tombol(void)

{



uint8_t key=100; //nilai default (tidak ada penekanan)



// scanning row 1

PORTD &= ~_BV(PD3);

PORTD |= _BV(PD4)|_BV(PD5)|_BV(PD6);

_delay_ms(1);





if(bit_is_clear(PIND, PIND0) ) key= 1;

else if(bit_is_clear(PIND, PIND1) ) key= 2;

else if(bit_is_clear(PIND, PIND2)) key= 3;





// scanning row 2

PORTD &= ~_BV(PD4);

PORTD |= _BV(PD3)|_BV(PD5)|_BV(PD6);

_delay_ms(1);



if(bit_is_clear(PIND, PIND0) ) key= 4;

else if(bit_is_clear(PIND, PIND1) ) key= 5;

else if(bit_is_clear(PIND, PIND2) ) key= 6;





// scanning row 3

PORTD &= ~_BV(PD5);

PORTD |= _BV(PD4)|_BV(PD3)|_BV(PD6);

_delay_ms(1);



if(bit_is_clear(PIND, PIND0) ) key= 7;

else if(bit_is_clear(PIND, PIND1) ) key= 8;

else if(bit_is_clear(PIND, PIND2) ) key= 9;





// scanning row 4

PORTD &= ~_BV(PD6);

PORTD |= _BV(PD4)|_BV(PD5)|_BV(PD3);

_delay_ms(1);





if(bit_is_clear(PIND, PIND1) ) key= 0;

else if(bit_is_clear(PIND, PIND2) ) key= 21; //*

else if(bit_is_clear(PIND, PIND0) ) key= 20; //#







return key;







}

bagaimana punya agan ?
