Agan-agan pasti pernah liat daleman kokpit Pesawat terbangkan ?? walopun liatnya di tipi
nih penampakan didalem kokpit pesawat terbang komersial
untuk orang awam termasuk ane kesan yg terlintas dipikiran ane kalo liat daleman kokpit adalah " mau minum parasetamol gan" bikin pusing.
Tapi pemikiran entu ga berlaku untuk seorang pilot maupun co-pilot, Pilot maupun Co-pilot wajib Hukumnya Mengetahui fungsi instrument control dalam kokpit pesawat, karena salah perhitungan sedikit puluhan ato ratusan nyawa jadi taruhan gan.
nih penampakan didalem kokpit pesawat terbang komersial
Spoiler for inside cockpit:
untuk orang awam termasuk ane kesan yg terlintas dipikiran ane kalo liat daleman kokpit adalah " mau minum parasetamol gan" bikin pusing.
Tapi pemikiran entu ga berlaku untuk seorang pilot maupun co-pilot, Pilot maupun Co-pilot wajib Hukumnya Mengetahui fungsi instrument control dalam kokpit pesawat, karena salah perhitungan sedikit puluhan ato ratusan nyawa jadi taruhan gan.
Quote:
Quote:
MARI KITA ULAS 1 PER 1 INSTRUMENT CONTROL DALAM KOKPIT PESAWAT.
Kokpit atau Flight Deck adalah sebuah ruangan khusus yang biasanya terdapat di bagian depan pesawat yang dari dalamnya pilot bisa mengendalikan pesawat terbang. Cockpit terdiri dari Flight Instrument dan Flight Control yang memungkinkan pilot untuk mengendalikan pesawat.
Kokpit atau Flight Deck adalah sebuah ruangan khusus yang biasanya terdapat di bagian depan pesawat yang dari dalamnya pilot bisa mengendalikan pesawat terbang. Cockpit terdiri dari Flight Instrument dan Flight Control yang memungkinkan pilot untuk mengendalikan pesawat.
Spoiler for airplane cockpit instrument:
Quote:
Quote:
FLIGHT INSTRUMENTS
Flight Instrument adalah instrumen-instrumen yang terdapat di dalam cockpit pesawat yang memberikan informasi tentang situasi penerbangan dari pesawat yang sedang dikendalikan, seperti ketinggian, kecepatan, dsb. Secara umum, flight instrument terdiri atas :
Radio Magnetic Finder biasanya berpasangan dengan ADF (Automatic Direction Finder) yang berguna untuk penentuan posisi bandara menggunakan NDB (Non-directional Beacon).
Spoiler for flight instrument:
Flight Instrument adalah instrumen-instrumen yang terdapat di dalam cockpit pesawat yang memberikan informasi tentang situasi penerbangan dari pesawat yang sedang dikendalikan, seperti ketinggian, kecepatan, dsb. Secara umum, flight instrument terdiri atas :
Quote:
Altimeter
Altimeter menunjukkan ketinggian dari pesawat yang dihitung dari atas permukaan laut (ASL/Above Sea Level).
Spoiler for altimeter:
Altimeter menunjukkan ketinggian dari pesawat yang dihitung dari atas permukaan laut (ASL/Above Sea Level).
Quote:
Attitude Indicator
Attitude Indicator/Artificial Horizon menunjukkan letak pesawat terhadap garis horison. Instrumen ini dapat memberi informasi ketingg ian nose pesawat terhadap garis horison saat sedang mengudara sehingga dapat menghindari peristiwa stall akibat nose yang terlalu tinggi atau terlalu rendah.
Spoiler for ATTITUDE INDICATOR:
Attitude Indicator/Artificial Horizon menunjukkan letak pesawat terhadap garis horison. Instrumen ini dapat memberi informasi ketingg ian nose pesawat terhadap garis horison saat sedang mengudara sehingga dapat menghindari peristiwa stall akibat nose yang terlalu tinggi atau terlalu rendah.
Quote:
Airspeed Indicator
Airspeed Indicator menampilkan kecepatan pesawat (dalam knot) relatif terhadap keadaan udara di sekitar pesawat atau biasa disebut IAS (Indicated Airspeed). IAS merupakan kecepatan pesawat (TAS/True Airspeed) yang dipengaruhi oleh kepadatan udara (dipengaruhi oleh ketinggian, suhu, dan kelembaban) di sekitar pesa wat.
Spoiler for AIRSPEED INDICATOR:
Airspeed Indicator menampilkan kecepatan pesawat (dalam knot) relatif terhadap keadaan udara di sekitar pesawat atau biasa disebut IAS (Indicated Airspeed). IAS merupakan kecepatan pesawat (TAS/True Airspeed) yang dipengaruhi oleh kepadatan udara (dipengaruhi oleh ketinggian, suhu, dan kelembaban) di sekitar pesa wat.
Quote:
Magnetic Compass
Kompas menampilkan arah maju pesawat (heading) relatif terhadap kutub utara bumi.
Spoiler for Magnetic Compass:
Kompas menampilkan arah maju pesawat (heading) relatif terhadap kutub utara bumi.
Quote:
Heading Indicator
Heading Indicator atau Directional Gyro merupakan instrumen yang menunjukkan heading dari pesawat relatif terhadap arah utara berdasarkan letak geografis bumi. Instrumen ini dikalibrasi berdasarkan arah utara kutub magnet bumi (dari Magnetic Compass) untuk meningkatkan kepresisian penunjukan arah. Pada pesawat-pesawat jet saat ini, Heading Indicator digantikan oleh HSI (Horizontal Situation Indicator) yang selain menampilkan informasi heading juga menampilkan informasi navigasi (VOR/ILS).
Spoiler for Heading Indicator:
Heading Indicator atau Directional Gyro merupakan instrumen yang menunjukkan heading dari pesawat relatif terhadap arah utara berdasarkan letak geografis bumi. Instrumen ini dikalibrasi berdasarkan arah utara kutub magnet bumi (dari Magnetic Compass) untuk meningkatkan kepresisian penunjukan arah. Pada pesawat-pesawat jet saat ini, Heading Indicator digantikan oleh HSI (Horizontal Situation Indicator) yang selain menampilkan informasi heading juga menampilkan informasi navigasi (VOR/ILS).
Quote:
Turn Indicator
Turn Indicator menampilkan pergerakan aileron dan rudder yang digunakan untuk membelokkan pesawat.
Spoiler for Turn Indicator:
Turn Indicator menampilkan pergerakan aileron dan rudder yang digunakan untuk membelokkan pesawat.
Quote:
Vertical Speed Indicator
Instrumen ini menampilkan kecepatan pendakian/penurunan pesawat setiap waktu (dinyatakan dalam feet/minute). Jika bernilai positif, artinya pesawat sedang melakukan pendakian (climbing), sebaliknya jika negatif artinya pesawat sedang menurun (descending).
Spoiler for Vertical Speed Indicator:
Instrumen ini menampilkan kecepatan pendakian/penurunan pesawat setiap waktu (dinyatakan dalam feet/minute). Jika bernilai positif, artinya pesawat sedang melakukan pendakian (climbing), sebaliknya jika negatif artinya pesawat sedang menurun (descending).
Quote:

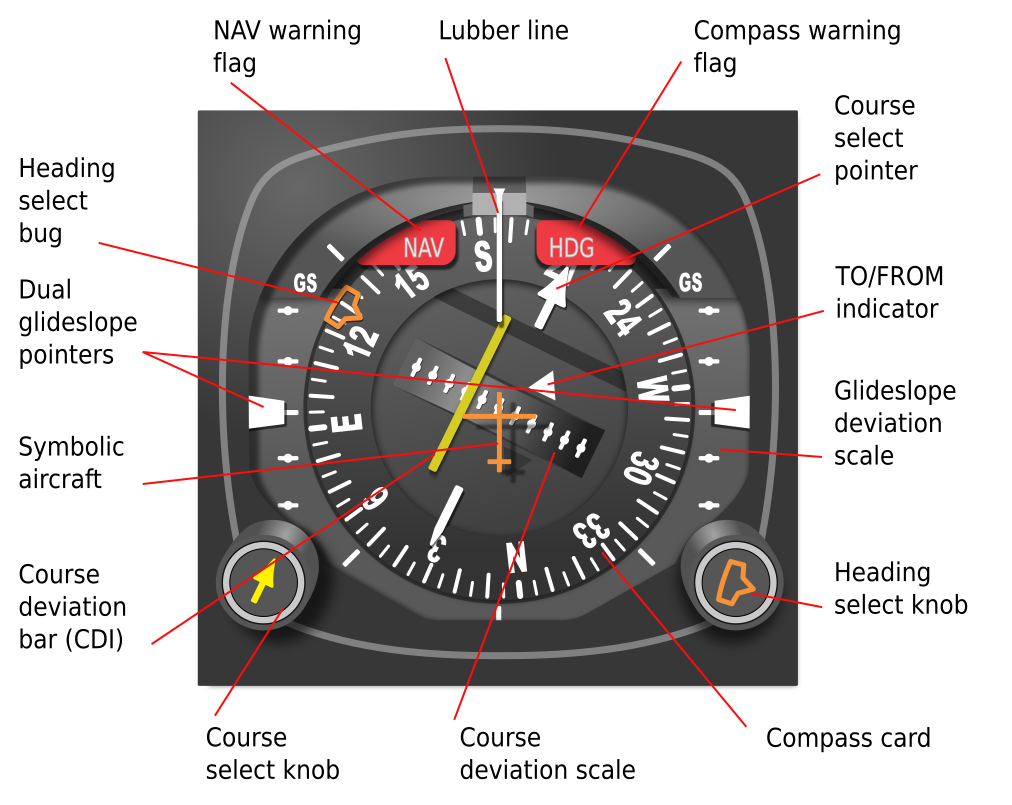

Course Deviation Indicator
Instrumen ini digunakan sebagai informasi navigasi yang mengindikasikan posisi pesawat berdasarkan jalur yang telah didaftarkan sebelumnya, juga bisa menunjukkan informasi VOR/ILS. Instrumen ini diintegrasikan dengan Heading Indicator yang dikenal dengan sebutan HSI (Horizontal Situation Indicator).
Spoiler for Course Deviation Indicator:
Instrumen ini digunakan sebagai informasi navigasi yang mengindikasikan posisi pesawat berdasarkan jalur yang telah didaftarkan sebelumnya, juga bisa menunjukkan informasi VOR/ILS. Instrumen ini diintegrasikan dengan Heading Indicator yang dikenal dengan sebutan HSI (Horizontal Situation Indicator).
Quote:
Radio Magnetic Indicator
Spoiler for Radio Magnetic Indicator:
Radio Magnetic Finder biasanya berpasangan dengan ADF (Automatic Direction Finder) yang berguna untuk penentuan posisi bandara menggunakan NDB (Non-directional Beacon).
Quote:
Dari semua instrumen di atas, terdapat enam instrumen dasar yang diletakkan tepat di depan pilot yang disusun dalam bentuk T arrangement, yaitu: Airspeed Indicator, Attitude Indicator, VSI, Altimeter, Heading Indicator, dan Turn Indicator.
Spoiler for COCKPIT:
Quote:
Quote:
berikut instrument kokpit modern
Quote:
MCP (Mode Control Panel)
MCP terletak tepat di tengah pada panel (biasanya di bagian atas main panel). Pada MCP terdapat knob untuk mengatur heading (HDG), kecepatan (SPD), ketinggian (ALT), vertical speed (V/S), vertical navigation (VNAV), dan lateral navigation (LNAV), yang dapat diaktifkan dengan mengaktifkan autopilot dan/atau autothrottle (untuk SPD). MCP merupakan desain mode penerbangan otomatis (autoflight) yang dibuat Boeing. Pada pesawat keluaran Airbus, mode autoflight diatur pada FCU (Flight Control Unit).
Spoiler for MCP (Mode Control Panel):
MCP terletak tepat di tengah pada panel (biasanya di bagian atas main panel). Pada MCP terdapat knob untuk mengatur heading (HDG), kecepatan (SPD), ketinggian (ALT), vertical speed (V/S), vertical navigation (VNAV), dan lateral navigation (LNAV), yang dapat diaktifkan dengan mengaktifkan autopilot dan/atau autothrottle (untuk SPD). MCP merupakan desain mode penerbangan otomatis (autoflight) yang dibuat Boeing. Pada pesawat keluaran Airbus, mode autoflight diatur pada FCU (Flight Control Unit).
Quote:
PFD (Primary Flight Display)
PFD terletak pada main panel tepat pada arah pandang pilot/copilot. PFD merupakan gabungan dari fungsi altimeter, attitude indicator, airspeed indicator, heading indicator, dan VSI. Selain itu, PFD juga dapat menampilkan status dari MCP apakah aktif atau tidak.
Spoiler for PFD (Primary Flight Display):
PFD terletak pada main panel tepat pada arah pandang pilot/copilot. PFD merupakan gabungan dari fungsi altimeter, attitude indicator, airspeed indicator, heading indicator, dan VSI. Selain itu, PFD juga dapat menampilkan status dari MCP apakah aktif atau tidak.
Quote:
ND (Navigation Display)
ND menampilkan informasi rute pesawat dan waypoint selanjutnya yang telah didaftarkan pada flightplan. ND juga menampilkan kecepatan angin (wind speed) dan arah angin (wind direction).
Spoiler for ND (Navigation Display):
ND menampilkan informasi rute pesawat dan waypoint selanjutnya yang telah didaftarkan pada flightplan. ND juga menampilkan kecepatan angin (wind speed) dan arah angin (wind direction).
Quote:
EICAS/ECAM
EICAS (Engine Indication and Crew Alerting System)/ECAM (Electronic Centralized Aircraft Monitor) menampilkan informasi tentang kondisi mesin (seperti nilai N1, N2, dan N3), temperatur dan jumlah bahan bakar, sistem electric, suhu dan tekanan cockpit dan kabin, serta menampilkan informasi control surfaces. EICAS digunakan pada pesawat Boeing, sedangkan ECAM digunakan oleh Airbus.
Spoiler for EICAS/ECAM:
EICAS (Engine Indication and Crew Alerting System)/ECAM (Electronic Centralized Aircraft Monitor) menampilkan informasi tentang kondisi mesin (seperti nilai N1, N2, dan N3), temperatur dan jumlah bahan bakar, sistem electric, suhu dan tekanan cockpit dan kabin, serta menampilkan informasi control surfaces. EICAS digunakan pada pesawat Boeing, sedangkan ECAM digunakan oleh Airbus.
Quote:
FMS/FMC
FMS (Flight Management System)/FMC (Flight Management Computer) adalah instrumen yang digunakan pilot untuk mengatur flightplan sehingga MCP (terutama LNAV dan VNAV) dapat diaktifkan. Flightplan meliputi jalur yang akan dilewati pesawat, kecepatan saat take-off, cruising, dan landing, serta informasi lainnya yang harus disiapkan sebelum penerbangan dimulai. Pada pesawat Airbus, informasi flightplan diatur menggunakan FMGC (Flight Management Guidance Computer).
Spoiler for FMS/FMC:
FMS (Flight Management System)/FMC (Flight Management Computer) adalah instrumen yang digunakan pilot untuk mengatur flightplan sehingga MCP (terutama LNAV dan VNAV) dapat diaktifkan. Flightplan meliputi jalur yang akan dilewati pesawat, kecepatan saat take-off, cruising, dan landing, serta informasi lainnya yang harus disiapkan sebelum penerbangan dimulai. Pada pesawat Airbus, informasi flightplan diatur menggunakan FMGC (Flight Management Guidance Computer).
Quote:
NAH NTU TADI INSTRUMENT-INSTRUMENT CONTROL NYANG ADA DI KOKPIT PESAWAT.
