[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

UPDATE :

Spoiler for remot sakelar v2:

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

Quote:

remote sakelar v1 maupun v2 sudah ane kasih fitur save state, maksdnya ketika listrik PLN mati dan kemudian hidup lagi maka sakelar akan berada pada posisi dia sebelum mati.
cocok buat anak kos yang tinggal di daerah rawan pemadaman bergilir emoticon-Ngakak (S)

Spoiler for KOMBAT:

Quote:

.: You're The Inventor :.

You're the Inventor ini bisa diartikan langsung sebagai: AGANLAH PENEMUNYA! Agan bisa bikin thread tentang karya-karya DIY (Do it Yourself) yang pernah dibuat sendiri, ide start-up, pamer benda penemuan Agan atau boleh juga masih berupa konsep. Bahkan ide-ide untuk event KASKUS buat Forum atau FJB baik offline maupun online, sampai ide buat anniversary KASKUS boleh banget! Intinya: Tuangkan ide-ide original Agan nggak pake KW lewat thread!

Tanpa basa-basi, berkaitan dengan KOMBAT a.k.a Kontes Membuat Thread, iseng-iseng TS mau pamer alat yang pernah TS buat, sebut saja remot sakelar atau remote electric switch atau apalah terserah, dan TS mau berbagi step by step cara membuatnya.

Spoiler for alasan kenapa TS bikin alat ini:

Quote:

Sebelumnya TS mau cerita kenapa TS membuat alat ini. Untuk sementara TS tinggal di kos di kota Surabaya. Bagi sebagian besar orang perantauan di surabaya pasti tau lah kondisi kos-kosan di sini seperti apa, klo blm tau tanya aja mahasiswa/i yg kos di Surabaya.
Kamar kos di Surabaya pada umumnya sumuk / panas, ini yg non AC loh. Untuk menyiasati agar panas hilang / berkurang itu biasanya pake kipas angin, termasuk TS sendiri juga pake. Nah klo malem hari pas tidur itu biasanya dingin banget klo kipas nyala, tapi klo kipas dimatiin lama2 panasnya balik lagi emoticon-Hammer (S)

.
TS menyiasati bikin alat ini supaya pas udah enak2nya tidur diranjang ga terbangun buat sekedar matiin / nyalain kipas yang ada di dinding di atas meja. Jadi cukup pake remot aja bisa matiin / nyalain kipas dari atas ranjang.

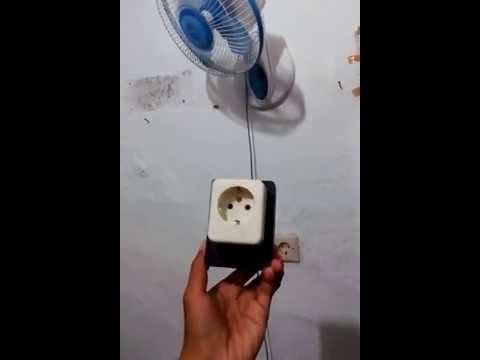

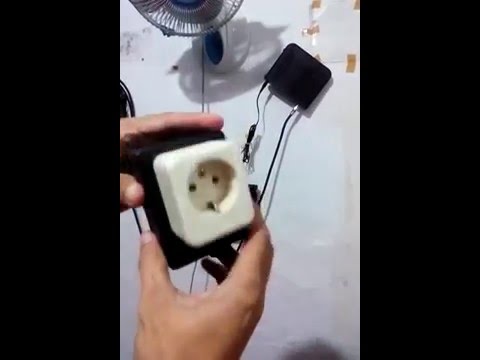

klo dah jadi hasilnya kykak gini gan (video cm 50 detik) :

Spoiler for gambar alatnya:

Spoiler for klo di bongkar:

Spoiler for Do It Yourself:

Bahan :
1. Remot Tipis
2. Kotak Hitam
3. Arduino Nano Abal2 (KW3)
4. Relay 5V 5Pin
5. Resistor 10K, 1K, 220, 100
6. Kapasitor 104
7. Elco 10uF
8. Transistor NPN (2n2222 / 2n3904 / yg lain)
9. Sensor IR VS1838B
10. Stop Kontak
11. Led warna
12. Adaptor charger HP bekas
13. PCB lubang

Peralatan :
1. Solder
2. Timah secukupnya
3. Obeng
4. Lakban

Spoiler for UNTUK EXPERT:

INI RANGKAIAN SKEMATIKNYA :

INI BAHANNYA :

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

INI PROGRAMNYA :

Spoiler for Sketch Arduino-nya:

Code:

#include <IRremote.h>

#include <EEPROM.h>

int RECV_PIN = 11;

int statusON = 0;



IRrecv irrecv(RECV_PIN);

decode_results results;



void setup()

{

 pinMode(8, OUTPUT);

 pinMode(9, OUTPUT);

 statusON = EEPROM.read(0);

 Serial.begin(9600);

 irrecv.enableIRIn(); // Start the receiver

}



void loop()

{

 if (irrecv.decode(&results))

 {

 Serial.println(results.value, HEX);

 irrecv.resume();

 if(results.value==0xFFA25D)

 {

 if (statusON==1)

 {

 statusON=0;

 }

 else

 {

 statusON=1;

 }

 EEPROM.write(0,statusON);

 }

 }

 if (statusON==1)

 {

 digitalWrite(8,HIGH);

 digitalWrite(9,HIGH);

 }

 else

 {

 digitalWrite(8,LOW);

 digitalWrite(9,LOW);

 }

}

NB :
- CM INI PANDUAN UNTUK YANG UDAH EXPERT, HEHEHE
- ENTE PASTI TAU CARA BIKINNYA KAN...

Spoiler for UNTUK BEGINNER a.k.a NUBITOL:

Spoiler for panduan skematik:

Spoiler for STEP 1:

.: Langkah ini ane kasih untuk mempermudah agan2 yg tidak bisa baca skematik
.: Susun komponen pada PCB seperti ini, klo kurang jelas bisa ditanyakan
.: Untuk mempermudah, udah ane kasih abjad dan angka yg mewakili tiap lubang pcb

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

Spoiler for STEP 2:

.: Solder kaki-kaki komponen sehingga menjadi seperti gambar di bawah

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Jika sudah sesuai, maka ente udah berhasil membuat modul penerima IR Remot, meski blm di coba, hehehe
.: Selanjutnya membuat indikator led seperti ini :

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Led di atas terserah mau warna apa ukurannya 3mm, yg ujungnya disambungkan dengan resistor 220 Ohm adalah katoda, perhatikan led ciri katoda adalah yg penghantarnya bengkok

Spoiler for STEP 3:

.: Kita akan membuat supply tegangan untuk arduino. Buka charger bekas agan2

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Untuk sementara putus dahulu kabel yg terhubung dengan tegangan AC, dan ganti dengan yang lebih panjang
.: Persiapkan juga lubang pada penutup BLACKBOX untuk tempat masuk kabel

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Pasang baut agar stop kontak bekas charger itu bisa menempel erat dengan tutup BLACKBOX

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Persiapkan BLACKBOX dan lubangi untuk tempat led indikator dan baut stop kontak

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Solder kembali kabel merah dan hitam pada charger tadi, dan modif charger agan dengan menambahkan beberapa kabel lagi
.: Kabel kuning itu nyambung dengan kabel merah, kabel hitam nyambung dengan hitam
.: Slot USB pada charger itu ada 4 pin, pin yang atas itu +5V kasih kabel merah kecil, pin yang bawah itu Ground kasih kabel hitam kecil

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

-dan taraaaa, power supply ente sudah jadiiii

Spoiler for STEP 4:

.: Di sini agan akan blajar buat program dan cara masukin programnya ke arduino yang kita pake

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: FIY arduino dipasaran itu ada 3 jenis berdasarkan kualitasnya, ada Original, Kw Super a.k.a Clone, dan yang abal2 / kualitas paling rendah, meskipun begitu semuanya bisa dipake kok, jadi tenang aja
.: Untuk grade yang ori dan clone itu tanpa perlu tambahan driver serial sedangkan untuk yg abal2 made in china ada driver tambahannya.
.: Di sini ane pake arduino nano yang abal2, jika agan pake ini juga maka agan download dulu drivernya DI SINI
.: Agan juga harus download Arduino IDE di situs resmi arduino ARDUINO IDE
.: Kemudian install kedua file yang udah di donlot tadi
.: Jika driver serial sudah terinstall maka pada device manager akan seperti ini

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Jalankan ARDUINO IDE, dan setting parameter berikut

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Kopi Paste skrip ini

Code:

#include <IRremote.h>

#include <EEPROM.h>

int RECV_PIN = 11;

int statusON = 0;



IRrecv irrecv(RECV_PIN);

decode_results results;



void setup()

{

 pinMode(8, OUTPUT);

 pinMode(9, OUTPUT);

 statusON = EEPROM.read(0);

 Serial.begin(9600);

 irrecv.enableIRIn(); // Start the receiver

}



void loop()

{

 if (irrecv.decode(&results))

 {

 Serial.println(results.value, HEX);

 irrecv.resume(); // Receive the next value

 if(results.value==0xFFA25D)

 {

 if (statusON==1)

 {

 statusON=0;

 }

 else

 {

 statusON=1;

 }

 EEPROM.write(0,statusON);

 }

 }

 if (statusON==1)

 {

 digitalWrite(8,HIGH);

 digitalWrite(9,HIGH);

 }

 else

 {

 digitalWrite(8,LOW);

 digitalWrite(9,LOW);

 }

}

.: Sebelum dikompile, download dulu librari remote nya LIBRARY
.: Ekstrak dan taruh di C:\Program Files (x86)\Arduino\libraries
.: ARDUINO >> Verify setelah sukses tekan Upload, maka led pada arduino akan kedip2, itu tandanya program sedang dimasukkan

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

Spoiler for STEP 5:

.: Pada step ini, kita mulai menggabungkan part2 yang udah di buat tadi dan juga ada tambahan kabel yang mesti di solder

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Pasang Arduino pada tempatnya

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Pasang kabel warna HIJAU, UNGU, dan PUTIH berturut-turut pada PIN D11, PIN D9, dan PIN D8 Arduino

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

Spoiler for TESTING:

.: Nah step ini yang menentukan apakah alat bikinan agan ini bekerja apa tidak
.: Setelah selesai STEP 5 di atas, untuk mengetes, pasang kabel data arduino dan hubungkan pada leptop / komputer
.: buka ARDUINO IDE tadi >> Tools >> Serial Monitor

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Tekan tombol pada remot yang agan pake, agan bisa pake remot tipis atau remot TV juga bisa, dan liat apakah ada respon yg muncul di window serial monitor

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Contoh pada gambar di atas, ketika ane tekan tombol remot tipis paling atas kiri, di serial monitor keluar respon FFA25D dan respon berbeda ketika ane tekan tombol yang lain
.: Jika sudah ada respon kyk tadi, berarti alat yang agan buat itu SUCCESS, selamat yaaa...

Spoiler for FINISHING:

.: Tahap terakhir adalah memasukkan seluruh komponen ke dalam Blackbox
.: Pertama kasih lakban dahulu bagian jalur solder

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Masukkan kedua rangkaian itu ke dalam box, atu sedemikian rupa sehingga sensor penangkap infra merah itu kelihatan pada lubang yang telah kita buat tadi
.: Kedua buah kabel warna kuning juga masukkan ke dalam lubang yang telah dibuat

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Beri juga lakban di sekitar rangkaian untuk membantu agar tidak goyang

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Tutup Blackbox-nya dan pasang baut di keempat sudut

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Balik Blackboxnya dan pasang kedua kabel kuning pada stop kontak

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Tutup stop kontak dan pasang bautnya

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

.: Selamat gan, remot sakelar agan sudah jadi, dan siap dipamerkan, hehehe

[DIY KOMBAT] Cara bikin Remot Saklar gan, gampang bingiiiitt...

Demikianlah agan2 dan sista2 step by step cara membuat remot saklar, semoga ada yang mau coba dan sukses emoticon-I Love Indonesia (S)

jangan lupa kasih komen dan rate yaaa, feel free to ask... gratis ga pke bayar emoticon-Malu (S)
