Berawal dari kebingungan bagaimana cara kerja switch on/off seperti pada stopwatch,
yang hanya menggunakan satu tombol yang sama - untuk start dan sekaligus stop,
saya lalu mencari skema gerbang dan logik digital untuk tombol dengan fungsi tsb ...

Tapi setelah search di google,
saya tidak berhasil menemukannya ....

Maka saya coba merancang sendiri tombol tsb dengan menggunakan DPDT (Double Pole Doubel Through) Momentary Switch.

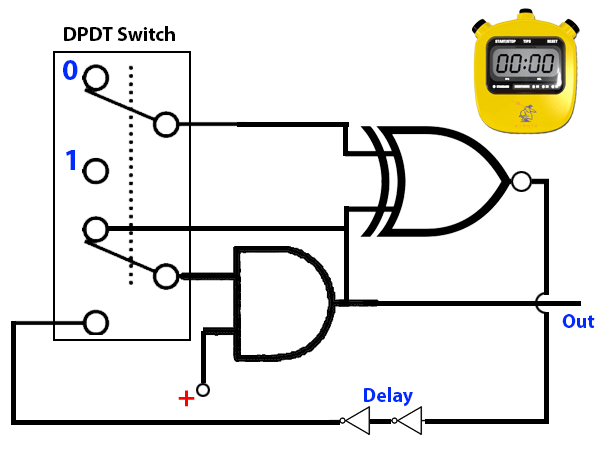

Dan gambar rangkaiannya sbb:

Gambar atas gerbang XNOR
Bawah gerbang AND

Dan untuk bentuk DPDT Momentary Swicthnya:


Mohon masukan dan penjelasan,
jika ada rancangan Push Button On/Off yang lebih simpel dan sederhana ...

Terimakasih dan Salam ....
