Sesuai dengan kebutuhan pemakai, maka para pengusaha industri semen berusaha untuk memenuhinya dengan berbagai penelitian, sehingga ditemukan berbagai jenis semen.
1. Semen Portland
2. Water proofed cement
3. Semen Putih
4. High Alumina Cement
5. Semen Anti Bakteri
6. Oil Well Cement (OWC)
7. Semen Campur

1. Tipe I (Ordinary Portland Cement)
merupakan jenis semen hidrolis yang cocok dipergunakan secara luas untuk konstruksi umum berbagai macam aplikasi beton yang tidak memerlukan persyaratan khusus terhadap panas hidrasi dan kekuatan tekan awal. Cocok dipakai pada tanah dan air yang mengandung sulfat 0,0% – 0,10% dan dapat digunakan antara lain untuk konstruksi bangunan perumahan, gedung-gedung bertingkat, jembatan, landasan pacu dan jalan raya dimana syarat-syarat khusus tidak diperlukan.

2. Tipe II (Moderate sulfat resistance)
merupakan jenis semen yang cocok dipergunakan untuk konstruksi bangunan dari beton massa yang memerlukan ketahanan sulfat (pada lokasi tanah dan air yang mengandung sulfat antara 0,10% – 0,20%) dan panas hidrasi sedang. Semen jenis ini banyak digunakan di daerah-daerah yang berkadar sulfat sedang, antara lain daerah-daerah rawa, untuk bangunan-bangunan di pinggir laut / tepi pantai, saluran irigasi, bendungan, pondasi jembatan dan lain-lain.

3. Tipe III (High Early Strength)
merupakan jenis semen yang dikembangkan untuk memenuhi kebutuhan konstruksi bangunan yang memerlukan kekuatan tekan awal yang tinggi setelah proses pengecoran dilakukan (pada fase permulaan setelah pengikatan terjadi) dan memerlukan penyelesaian secepat mungkin. Misalnya digunakan untuk pembuatan jalan raya beton, bangunan tingkat tinggi, bangunan-bangunan dalam air yang tidak memerlukan ketahanan terhadap serangan sulfat dan bandara udara.

4. Tipe IV (Low Heat Of Hydration)
merupakan jenis semen yang membutuhkan panas hidrasi yang rendah dalam penggunaannya, semen jenis ini biasanya digunakan pada konstruksi yang membutuhkan beton dalam skala besar. Dengan tujuan untuk panas hidrasi yang terjadi pada saat pengeringan diusahakan seminimal mungkin.

5 Tipe V (Sulfat Resistance Cement)
merupakan jenis semen yang cocok dipakai untuk berbagai macam aplikasi beton dimana diperlukan daya tahan yang baik terhadap kadar sulfat yang tinggi, seperti pada konstruksi bangunan-bangunan pada tanah/air yang mengandung sulfat melebihi 0,20% antara lain : instalasi pengolahan limbah pabrik, konstruksi dalam air, jembatan, terowongan, pelabuhan, pembangkit tenaga nuklir, digunakan di daerah-daerah yang berkadar sulfat tinggi, misal daerah-daerah rawa dengan tingkat keasaman tinggi, dermaga (bangunan-bangunan pantai), bendungan, pondasi jembatan, silo bahan-bahan kimia dan lain-lain.

WHITE CEMENT (SEMEN PUTIH)
Semen putih dibuat umtuk tujuan dekoratif, bukan untuk tujuan konstruktif. Pembuatan semen ini membutuhkan persyaratan bahan baku dan proses pembuatan yang khusus, seperti misalnya bahan mentahnya mengandung oksida besi dan oksida manganese yang sangat rendah (dibawah 1 %).

HIGH ALUMINA CEMENT
High Alumina cement dapat menghasilkan beton dengan kecepatan pengersan yang cepat dan tahan terhadap serangan sulfat, asam akan tetapi tidak tahan terhadap serangan alkali. Semen tahan api juga dibuat dari High Alumina Cement, semen ini juga mempunyai kecepatan pengerasan awal yang lebih baik dari semen Portland tipe III. Bahan baku semen ini terbuat dari batu kapur dan bauxite, sedangkan penggunaannya adalah antara lain :
• Rafractory Concrette
• Heat resistance concrete
• Corrosion resistance concrete

SEMEN ANTI BAKTERI
Semen anti bakteri adalah campuran yang homogen antara semen Portland dengan “anti bacterial agent” seperti germicide. Bahan tersebut ditambahkan pada semen Portland untuk “Self Desinfectant” beton terhadap serangan bakteri dan jamur yang tumbuh. Sedangkan sifat-sifat kimia dan fisiknya hampir sama dengan semen Portland tipe I. Penggunaan semen anti bakteri antara lain :
• Kamar mandi
• Kolam-kolam
• Lantai industri makanan
• Keramik
• Bangunan dimana terdapat jamur pathogenic dan bakteri

OIL WELL CEMENT

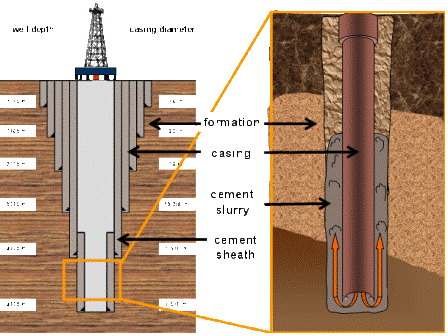

Oil well cement adalah semen Portland semen yang dicampur dengan bahan retarder khusus seperti asam borat, casein, lignin, gula atau organic hidroxid acid. Fungsi dari retarder disini adalah untuk mengurangi kecepatan pengerasan semen, sehingga adukan dapat dipompakan kedalam sumur minyak atau gas. Pada kedalaman 1800 sampai dengan 4900 meter tekanan dan suhu didasar sumur minyak atau adalah tinggi. Karena pengentalan dan pengerasan semen itu dipercepat oleh kenaikan temperature dan tekanan, maka semen yang mengental dan mengeras secara normal tidak dapat digunakan pada pengeboran sumur yang dalam. Semen ini masih dibedakan lagi menjadi beberapa kelas sesuai dengan API Spesification 10 1986, yaitu :

• KELAS A Digunakan untuk sumur sampai dengan kedalaman 1830 meter, apabila sifat-sifat khusus tidak dipersyaratkan

• KELAS B Digunakan untuk sumur sampai dengan kedalaman 1830 meter, apabila kondisi membutuhkan tahan terhadap sulfat sedang

• KELAS C Digunakan untuk sumur sampai dengan kedalaman 1830 meter, apabila kondisi membutuhkan sifat kekuatan tekan awal yang tinggi

• KELAS D Digunakan untuk sumur sampai dengan kedalaman 1830 sampai 3050 meter, dengan kondisi suhu dan tekanan yang sedang

• KELAS E Digunakan untuk sumur sampai dengan kedalaman 3050 sampai 4270 meter, dengan kondisi suhu dan tekanan yang tinggi

• KELAS F Digunakan untuk sumur sampai dengan kedalaman 3050 sampai 4880 meter, dengan kondisi suhu dan tekanan yang tinggi

• KELAS G Digunakan untuk cementing mulai surface casing sampai dengan kedalaman 2440 meter, akan tetapi dengan penambahan accelerator atau retarder. Dapat digunakan untuk semua range pemakaian, mulai dari kelas A sampai kelas E


BLENDED CEMENT (SEMEN CAMPUR)
Semen campur dibuat karena dibutuhkannya sifat-sifat khusus yang tidak dimiliki oleh semen portland. Untuk mendapatkan sifat khusus tersebut diperlukan material lain sebagai pencampur.Jenis semen campur :
1. Portland Pozzolan Cement (PPC)
2. Portland Blast Furnace Slag Cement
3. Semen Mosonry
4. Semen Portland Campur (SPC)
5. Portland Composite Cement (PCC)

Semen Portland Pozzolan (SPP)/(PPC)


Semen Portland pozzolan (SPP) atau dikenal juga sebagai Portland Pozzolan Cement (PPC) adalah merupakan semen hidrolisis yang terdiri dari campuran yang homogen antara semen Portland dengan bahan pozzolan (Trass atau Fly Ash) halus, yang diproduksi dengan menggiling klinker semen Portland dan bahan pozzolan bersama-sama atau mencampur secara merata semen Portland dan bahan pozzolon atau gabungan antara menggiling dan mencampur.

Portland Blast Furnace Slag Cement
Portland Blast Furnace Slag Cement adalah semen Portland yang dicampur dengan kerak dapur tinggi secara homogen dengan cara mencampur bubuk halus semen Portland dengan bubuk halus slag atau menggiling bersama antara klinker porland dengan butiran slag. Activitas slag (Slag Activity) bertambah dengan bertambahnya ratio CaO + MgO/SiO2 + Al2O3 dan glass content. Tetapi biasanyan keberadaan ratio oksida dan glass Content tersebut saling berkebalikan. Beberapa sifat slag semen adalah sabagai berikut :

1. Jika kehalusannya cukup, mempunyai kekuatan tekan yang sama dengan semen portland.

2. Betonnya lebih stabil dari pada beton semen portland

3. Mempunyai permebility yang rendah


Semen Masonry
Semen masonry pertama kali diperkenalkan di USA, kemudian berkembang kebeberapa negara.Secara tradisional plesteran untuk bangunan umumnya menggunakan kapur padam, kemudian meningkat dengan dipakainya semen portland yang dicampur dengan kapur padam. Namun karena dianggap kurang praktis maka diperkanalkan Semen Masonry .

Portland Composite Cement (PCC)

Menurut SNI 17064-2004, Semen Portland Campur adalah Bahan pengikat hidrolisis hasil penggilingan bersama sama terak (clinker) semen portland dan gibs dengan satu atau lebih bahan anorganik, atau hasil pencampuran antara bubuk semen portland dengan bubuk bahan bahan anorganik lain. Bahan anorganik tersebut antara lain terak tanur tinggi (blastfurnace slag), pozzoland, senyawa silika, batu kapur, dengan kadar total bahan anorganik 6 – 35 % dari massa semen portland composite. Menurut Standard Eropa EN 197-1 Portland Composite Cement atau Semen Portland Campur dibagi menjadi 2 Type berdasarkan jumlah Aditive material aktif
1. Type II/A-M mengandung 6 – 20 % aditif
2. Type II/B-M mengandung 21 – 35 % aditif
Kalau pada Portland Pozzolan Cement (Semen Portland Pozzolan) aditif yang digunakan hanya 1 jenis maka pada Portland Composite Cement ini aditif yang digunakan lebih dari 1 jenis atau 2 jenis maka semen ini dikelompokkan pada TERNARY CEMENT.
