Perkembangan Senjata Modern Sistem Air Burst di Berbagai Negara
بِسْــــــــــــــــــمِ اﷲِالرحْمَنِ اارحِيم
Dengan menyebut nama Allah yang Maha Pengasih lagi Maha Penyayang

Quote:
Mengenal Senjata Sistem Air Burst


Sistem persenjataan dengan teknologi air burst salah satunya cocok digunakan untuk menghantam pasukan infanteri lawan yang berada di darat, karena efek ledakan yang dihasilkan jangkauannya lebih luas dalam melukai target yang berkelompok. Efek ledakan air burst dalam melukai musuh kurang lebih dapat dibayangkan seperti efek jala ikan yang lebar dibandingkan dengan pancing dengan kail tunggal, saat mengangkap ikan di tambak.
Spoiler for Penampakan Efek Ledakan Amunisi Air Burst:

Di atas ini merupakan gambar freeze dari efek ledakan yang dihasilkan oleh peluru bersistem air burst di dekat tumpukan 5 susun kontainer. Sejumlah makhluk hidup jika berada di area jangkauan ledakan dapat terlukai.
Spoiler for Penampakan Ledakan Air Burst - Non Senjata:

Di atas ini merupakan gambar freeze dari ledakan meteor yang terjadi di Rusia beberapa waktu yang lalu. Sisa pecahan meteor yang menembus atmosfer meledak di langit Rusia dan menghasilkan efek ledakan air burst.

Senjata dengan sistem air burst juga menjadi sebuah solusi ketika menghadapi musuh yang lokasi targetnya tersembunyi, seperti tersembunyi di balik tembok, di sudut yang sulit dijangkau, dibalik parit perlindungan, dll.
Quote:
Gambaran Sistem Kerja Senjata Berteknologi Air Burst

Berikut ini adalah gambaran ringkas sistem kerja dari senjata sistem air burst:
1.Semisal Target lawan berada pada posisi yang tersembunyi di balik tembok atau di dalam parit persembunyian. Dengan senjata konvensional non-airburst, maka sangat sulit untuk melumpuhkan target sasaran tersembunyi.
2. Dengan menggunakan teleskop canggih yang ada pada senjata air burst, tentara mengukur jarak antara posisinya dengan tembok tempat lawan bersembunyi di baliknya. Jarak tersebut diukur menggunakan sistem pengukuran laser. Teknologi menggunakan laser dapat menghasilkan tingkat akurasi yang tinggi.
3. Setelah jarak antara tentara yang memegang senjata air burst dan tembok diketahui, selanjutnya dilakukan penambahan jarak sesuai dengan estimasi jarak target lawan dengan tembok tersebut. Semisal jarak tentara dengan tembok adalah 50 meter, lalu target lawan berada 2 meter dari tembok, maka dengan tombol adjustment yang terdapat pada senjata air burst, tentara menyesuaikan jarak ledak menjadi 52 meter.
4. Amunisi atau peluru air burst ditembakkan, meluncur ke sasaran, melewati tembok melalui atas tembok atau lubang/celah yang ada dan kemudian meledak pada jarak yang telah ditentukan, yaitu 52 meter.
5. Radius ledakan air burst mengenai target lawan, sehingga target lawan yang tersembunyi dapat dilumpuhkan.

Spoiler for Berbagai Ilustrasi Sistem Kerja Senjata Air Burst:

Teleskop pembidik dengan teknologi digital dan laser untuk mengukur jarak presisi



Simulasi terhadap sebuah target sasaran yang bersembunyi di balik tembok
Sebuah Misil UGM-109 Tomahawk diledakkan diatas sebuah target uji coba, tahun 1986
Jenis Amunisi atau Peluru Senjata Air Burst

Peluru senjata air burst tentunya berbeda dengan peluru tipe konvensional. Secara tampilan fisik selongsong bagian luarnya mungkin tidak terlalu jauh berbeda, namun dari komponen-komponen atau material yang berada di dalam selongsong amunisi yang ada jelas berbeda sekali. Setiap peluru jenis air burst dilengkapi dengan rangkaian elektronik yang menerima commandatau perintah yang dikirim melalui device senjata air burst yang ada. Peluru air burst dapat diprogram untuk meledak pada rentang waktu atau jarak tertentu. Sebagai contoh pada gambar di bawah ini merupakan jenis amunisi dengan AHEAD technology buatan Rheinmetall Kanada.




Di dalam amunisi air burst terdapat komponen-komponen elektronik

Sebuah amunisi air burst dengan AHEAD technology buatan Rheinmetall

Spoiler for Contoh Berbagai Jenis Peluru Senjata Air Burst:




Di dalam amunisi air burst terdapat komponen-komponen elektronik

Sebuah amunisi air burst dengan AHEAD technology buatan Rheinmetall

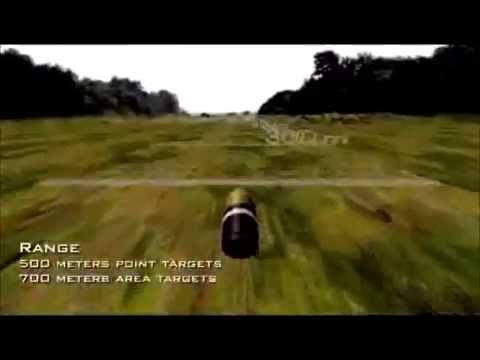

Video Sistem Kerja Senjata Air Burst

Quote:
Senjata Air Burst Dari Berbagai Negara
Amerika Serikat - XM25



Tampilan senjata XM25 model awal yang terlihat lebih futuristik



Spesifikasi XM25 CDTE - Punisher

Caliber:25mm X 40 mm
Type: Semi automatic, Gas operation
Berat (kosong): 13.89 lbs (6.30 kg)
Effective range: 6.140 ft (500 m, 547 yds)
Kapasitas Magazine: 4 rounds
Amunisi: Thermobaric, Flechette, Training , High-explosive airbursting, Non-lethal.
Pembidik: Thermal dan Optical
Sumber: Wikipedia - XM25 CDTE, Guns Rusia - XM25, Heckler & Koch - xm25 IAWS
Spoiler for Penampakan:



Tampilan senjata XM25 model awal yang terlihat lebih futuristik



Spesifikasi XM25 CDTE - Punisher

Caliber:25mm X 40 mm
Type: Semi automatic, Gas operation
Berat (kosong): 13.89 lbs (6.30 kg)
Effective range: 6.140 ft (500 m, 547 yds)
Kapasitas Magazine: 4 rounds
Amunisi: Thermobaric, Flechette, Training , High-explosive airbursting, Non-lethal.
Pembidik: Thermal dan Optical
Sumber: Wikipedia - XM25 CDTE, Guns Rusia - XM25, Heckler & Koch - xm25 IAWS
Amerika Serikat - XM29



Spoiler for Penampakan:



Amerika Serikat - XM307


Spesifikasi XM307 ACSW

Caliber:25x59 mm
Type: gas operated, belt fed automatic grenade launcher
Panjang keseluruhan: 1328 mm
Berat keseluruhan: 22.7 kg, termasuk tripod dan teleskop pembidik
Effective range: hingga 2000 meter, maksmum 3600 meter
Tembakan: 250 rounds per menit
Sumber: Guns Rusia - XM307 ACSW
Spoiler for Penampakan:


Spesifikasi XM307 ACSW

Caliber:25x59 mm
Type: gas operated, belt fed automatic grenade launcher
Panjang keseluruhan: 1328 mm
Berat keseluruhan: 22.7 kg, termasuk tripod dan teleskop pembidik
Effective range: hingga 2000 meter, maksmum 3600 meter
Tembakan: 250 rounds per menit
Sumber: Guns Rusia - XM307 ACSW
Kanada - Rheinmetall CASW

Senjata tipe CASW (Close Area Suppression Weapon) buatan Rheinmetall ini merupakan jenis peluncur granat dengan amunisi berkaliber 40 mm yang didukung oleh sistem teknologi digital. Dual amunisi, yaitu amunisi air burst generasi yang terbaru dengan daya ledak yang tinggi dan juga amunisi tipe konvensional non air burst.
Spoiler for Penampakan:

Senjata tipe CASW (Close Area Suppression Weapon) buatan Rheinmetall ini merupakan jenis peluncur granat dengan amunisi berkaliber 40 mm yang didukung oleh sistem teknologi digital. Dual amunisi, yaitu amunisi air burst generasi yang terbaru dengan daya ledak yang tinggi dan juga amunisi tipe konvensional non air burst.
Israel - IMI MPRS




Spoiler for Penampakan:




France - Papop 1 & 2


1. Assault rifle (5.56 mm), 2. Grenade launcher, 3. Orientable screen, 4. Camera, 5. Laser designator and telemeter, 6. Batteries and computer, 7. Weapon selector
Spoiler for Penampakan:


1. Assault rifle (5.56 mm), 2. Grenade launcher, 3. Orientable screen, 4. Camera, 5. Laser designator and telemeter, 6. Batteries and computer, 7. Weapon selector
Singapore - STK SSW

Spoiler for Penampakan:

Singapore - STK LAWGL

Spoiler for Penampakan:

Korsel - S&T Daewoo K11



Spesifikasi S&T Daewoo K11

Caliber:5.56x45mm NATO + 20x30B mm
Action: Gas operated, rotating bolt for 5.56mm and manually operated for 20mm
Overall length: 860 mm, Barrel length: 310 mm (5.56mm); 405 mm (20mm)
Weight: 6.1 kg (with optics and battery but less magazines)
Magazine capacity: 30 rounds of 5.56mm and 5 rounds of 20mm
Sumber: S&T Daewoo K11
Spoiler for Penampakan:



Spesifikasi S&T Daewoo K11

Caliber:5.56x45mm NATO + 20x30B mm
Action: Gas operated, rotating bolt for 5.56mm and manually operated for 20mm
Overall length: 860 mm, Barrel length: 310 mm (5.56mm); 405 mm (20mm)
Weight: 6.1 kg (with optics and battery but less magazines)
Magazine capacity: 30 rounds of 5.56mm and 5 rounds of 20mm
Sumber: S&T Daewoo K11
Korsel - S&T Daewoo XK13

Spesifikasi S&T Daewoo XK13

Caliber:5.56x45mm NATO + 20x30B mm
Action: Gas operated, rotating bolt for 5.56mm and manually operated for 20mm
Overall length: 860 mm, Barrel length: 310 mm (5.56mm); 405 mm (20mm)
Weight: 6.1 kg (with optics and battery but less magazines)
Magazine capacity: 30 rounds of 5.56mm and 5 rounds of 20mm
Sumber: Daewoo K11
Spoiler for Penampakan:

Spesifikasi S&T Daewoo XK13

Caliber:5.56x45mm NATO + 20x30B mm
Action: Gas operated, rotating bolt for 5.56mm and manually operated for 20mm
Overall length: 860 mm, Barrel length: 310 mm (5.56mm); 405 mm (20mm)
Weight: 6.1 kg (with optics and battery but less magazines)
Magazine capacity: 30 rounds of 5.56mm and 5 rounds of 20mm
Sumber: Daewoo K11
