Contoh Pembuatan dan Pengerjaan Ruang Server kategori standart : Pemisahan Jalur cable data dengan Jalur listrik : gambar diatas adalah jalur cable data yang akan masuk ke ruang server Pengerjaan enclosure close rack 21u (42u/2) dan penarikan cable FO yang turun ke close rack dan uplink cable ya...
Fiber Optic - Jenis Connector Reserved - Foto masih dikumpulkan harap bersabar -(kaskus lagi dalam masa maintenance sehingga saya cukup sulit untuk melakukan editing)
Wiring Management Pada Rak Server 01. Patch Panel : panel untuk menaruh modular jack 02. Neat Patch : Jalur kabel patch cord dari patchpanel depan menuju ke switch distribution. Agar terlihat lebih rapi tidak berantakan. 03. Horizontal & Vertical Cable Management : biasa digunakan untuk me...
Pengenalan Dasar Rak Server Standart Ukuran U / RU (Rack Unit) pada rak server : Patokan pada 1U = 3 Lubang. Contoh gambar : lebar Full rack = 19" (inch) / ~ 482,6 mm lebar Half Rack = 9.5" (inch) / ~ 241,3 mm Contoh Jenis rack : 19" Close Rack 45U, 19" Wallmount 12U , 19&q...
Accessories Rack Server : 1. Flatshelf : Nampan untuk menaruh sesuatu biasanya berupa mouse, keyboard (jika tidak ingin membeli rack khusus mouse dan keyboard bisa gunakan flatshelf), dudukan untuk monitor lcd / crt, dudukan untuk router2 kecil, router2 wifi, menaruh dudukan server yang tidak me...
Contoh Configuration cable RJ45 standart type cross(T568A-T568B) dan straight(T568B-T568B) Straight : (T568B-T568B) Straight boleh menggunakan kombinasi : (T568A-T568A) ataupun (T568B-T568B) Cross : (T568A-T568B) WARNING : WALAU ADA YANG MENYARANKAN BAHWA CUKUP PIN 1,2,3,6 SAJA YANG TERKONEKS...
Contoh implementasi Cable Ladder : Contoh jenis Ladder : sering juga disebut cable rail :) Access Floor, Raise Floor akan menyusul
Wiring Management : 1. Cable Trunking : digunakan untuk jalur cable UTP agar lebih rapi 2. Wire duct: masih sejenis cable trunking 3. Vertical Cable Tray 4. Cable Zipper (biasa untuk di client agar rapi antara cable mouse,power, vga,keyboardnya di zipper aja 5. Ties Cable : untuk men...
Pengenalan Alat-Alat Networking dasar : (akan di update terus karena ketiknya masih manual) 1. Crimping RJ45 untuk kabel LAN dan RJ11 untuk telpon + pemotong cable jika dilihat pada gambar diatas terdapat multifunction tools berupa : - crimping RJ45 (untuk network) - Crimping RJ11 (untuk telepo...
tetep pake htb bisa koq flexibel coba di perdalam lagi htbnya contoh yg paling simple banget bisa dilihat disini : http://wiki.openwrt.org/doc/howto/packet.scheduler/packet.scheduler.example2 met explore ya
yg 40 itu untuk bondingnya gan secara default dia kalo 20 artinya single dan cuma bisa sekitar 130-150an klo diset 40 artinya bonding bisa sekitar > 130x2 - 150x2 an gan coba abis di utak atik ke 40 jgn2 masih ada yg auto ? coba di force dulu ke 40 semua sama pastikan only n dulu buat testnya...
kalo ngebricknya gara2 ga mau ngeliat dulu persyaratan dari compatibility hardware n versionnya iya itu bodoh.... kalau bricknya bukan karena itu gw ga bilang bodoh ya .... namanya nge flash itu ya harus dipersiapkan pastikan dulu hardwarenya disupport atau tidak jgn sembarangan flash aja cross ...
hanya org bodoh yg ngga mau ngecek compatibility hardware nya sebelum melakukan upgrade firmware... lo baru upgrade 1 jenis hardware ya? pernah upgrade bios ngga? pernah upgrade firmware handphone sendiri ga? pernah upgrade firmware ironport? pernah upgrade firmware cisco device ? pernah upgrade...
laptop clientnya support N ngga ? klo client ga support N ya sama aja boong cuma maen di a/b/g itu klo ga salah inget ada settingan yg 20Mhz, 40Mhz below, 40Mhz after (cmiiw) setting di 40 nya dicoba dulu dengan yg 40Mhz ini karena sifatnya adalah bonding
kalo saya sih dah saya filter dari dulu di file host nya : C:\WINDOWS\system32\drivers\etc\hosts 127.0.0.1 activate.adobe.com 127.0.0.1 kad.kaskus.co.id 127.0.0.1 ad.kaskus.co.id 127.0.0.1 google-analytics.com 127.0.0.1 doubleclick.net 127.0.0.1 ab.kaskus.co.id 127.0.0.1 goog...
sip kalo gitu referensi yg pernah saya pake waktu bikin firewall sendiri ya dari source codenya iptables trus saya porting ke C++ nya windows buat client untuk versi windows xp vista dan 7 lumayan susah juga karena berhubungan dengan kernel malah pernah saya coba yg dengan cygwin (gagal karena c...
- topology jaringannya harus lengkap - interkoneksi per titiknya harus jelas misal labeling ini buat client mana - topology terpisah antara ruang server dengan interkoneksinya ke client beserta peta pertitiknya (pastikan labeling point-to-pointnya jelas dan terlindungi dengan baik - peta jalur c...

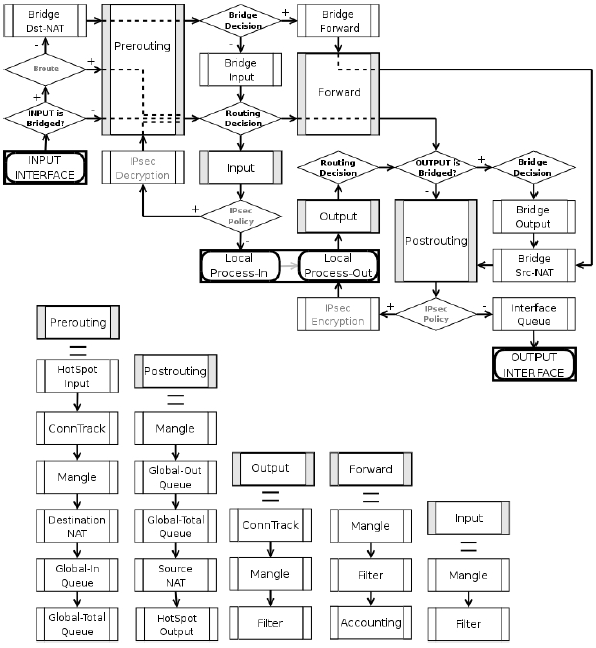

Salah 1 Traffic Flow pada Iptables variant (linux, freebsd, mikrotik) : dengan memahami traffic flow tersebut kita bisa menaruh rules firewall kita di mana posisinya tergantung pada kebutuhan masing2 :)
