udah gan pake switching power supply udah agak bagusan suaranya :ngakak gan kalo di swr meter misal dapat 1.3:1 dapat 500mw sama 1.2:1 dapat 250mw kira kira mana yang lebih jauh jarak nya lebih bagus swr nya rendah atau wattnya gede gan ? bingung juga gan ane pake dipole gan sama pake c2053 sekara
Berdasarkan pengalaman ,dipararel 4700uF/50v sebanyak-banyaknya bisa meletus gan, misal 5biji elco, nah jadi 23500uf/10v bakalan meletus satu atau dua elco 4700uF/50v kalo di pararel 5 biji = 23500uF/50v, voltase tetep Om kalo dipararel, berarti klo njumper aki mobil yg lagi mogok tegangannya mala

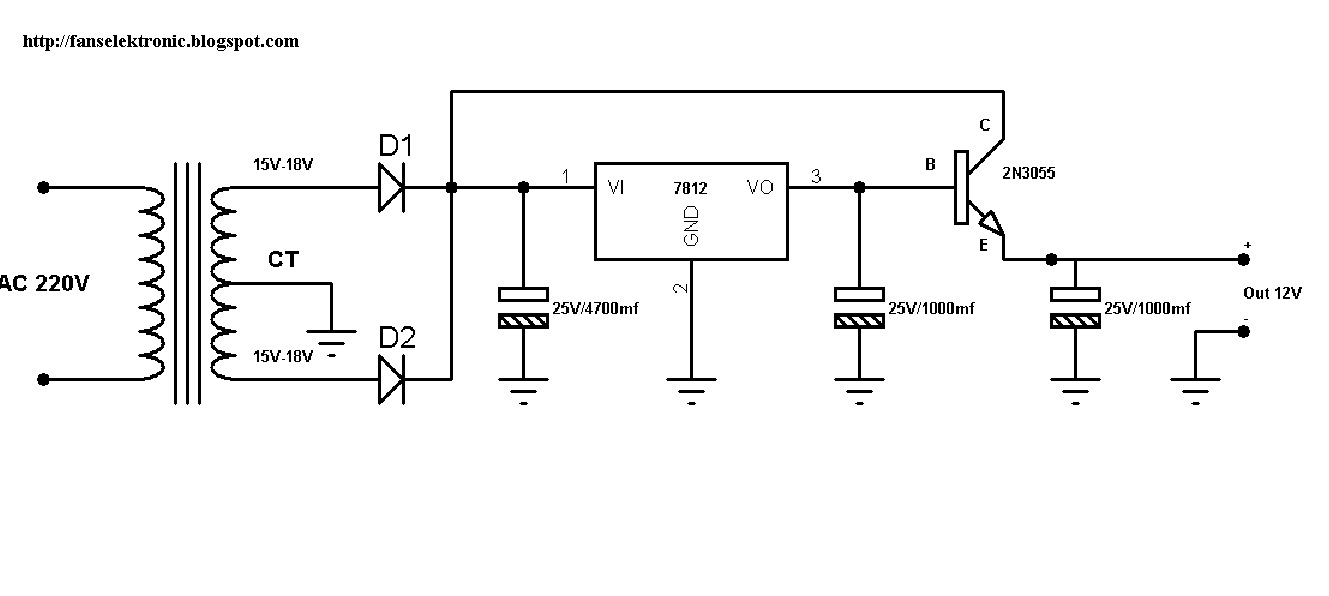

ada yang tau ga gan gimana cara ngurangin noise dari trafo kok kalo pake trafo bunyi dengung noisenya parah banget ya kalo pake aki 12v bersih banget kek stasiun beneran :ngakak stabilizernya kurang bagus tuh :D pake skema ini jg udah lumayan.. elkonya setelah dioda ganti dengan kapasitas yg gede
iya gan setelah dites kaki emitor finalnya udh ga jalan sama sekali pantas aja dingan jadi yang kerja cuma bagian oscillator aja :ngakak udh dipasang yang baru gan kalo panas itu emang normal ya? mungkin finalnya putus karena kemaren short capacitor itu ya ane pasang dummy load kok resistornya din
yang short dari kaki kolektor final ke coil antenna oh jadi seharusnya ada voltase ac ya di output rf itu? ane sih blm cek finalnya masi hidup apa engga coba nanti ane cek kebetulan udh beli swr sama power meter tapi belom sampe kerumah soalnya jne libur haha yups.. cek dulu kondisi transistornya,
capasitor bisa dilalui arus AC tetapi tidak bisa dilalui arus DC, itu VC yg short yg sebelah mana? klo yg ke ground coba di cek transistornya, masih sehat apa engga..kalo ga punya swr/power meter, bisa menggunakan dioda 1n4148/1n60 dua biji sama VU meter atau pake ini jg bisa
makasih banyak gan ane coba dlu gan skema nya ane desain jadi pcb dlu siiippp.... di coba dulu... ntar hasilnya di share disini.. :D
http://s.kaskus.id/images/2013/12/30/1029648_20131230082820.jpg gan yang dilingkar hijau itu varaktornya ya kalo di lingkar merah itu apa ya? cek kulkas gan ada yang seger seger gan :cendols yup betul.. yang ijo dioda varaktor,, :D klo di skema lambangnya seperti itu, kebetulan di tempatku diod
berhubung pcb kemaren ancur gara-gara bongkar pasang lilitan BPF sama bagian oscilatornya, untuk sementara pending dulu mo nggambar ulang pcb nya buat kelinci percobaan lagi :ngakak yang penting walopun pcbnya jd ga karuan tapi udah ada tanda-tanda kehidupan :D
oh gitu gan thanks banget penjelasannya gan cek kulkas gan :cendols tadi ane udah keliling dan udah dapat dioda varaktor tapi penjual ga tau nilainya cuma ada 3macam warna , putih merah dan biru yang penting varactor dan ane coba beli satu satu dan ane tes pakai capitance meter ternyata varaktorny
wah ngaku nubie tapi postingnya udah nympe ribuan :D itu seperangkat alat rojer terdiri dari exciter osc pake fet k192, pake penguat kelas AB dari buffer sampe finalnya, disini ane pake finalnya c1970 karena dipake mo buat ndorong booster aja, skemanya udah prnh ane upload di page sebelumnya unt...
wow pake transistor yg kemaren ya.. masih mulus banget. Bisa keluar berapa watt om iya Om :D keluar sekitar 35watt http://i1069.photobucket.com/albums/u474/cungkrinx/Snapbucket/1E908C7A-orig_zps1c387760.jpg Lama ga tengok di sini ... Liatin page 1 - 3, postingan ane hilang semua. Foto2 mesin roj
ane ada panggilan neh di pt. perfetti yg di cibinong posisi purchasing... ada yg punya review ga tentang perusahaan tsb thx..
:bingung kayaknya ane gak ngerti banget nih gan. :nohope ane juga mikirnya pake thumbwhell gan, tapi ane gak tau gimana masangnya. kalo thumbwhellnya pake yang kayak HT biasa gimana ya gan? bukan pake yang garuk2, tapi pake yang tinggal puter. klo yg model diputer kaya potensio beda lg siste
untuk sementara yg 46 istirahat dulu... yg telah menemani dari tahun 2001 :)b http://i1069.photobucket.com/albums/u474/cungkrinx/Snapbucket/C32783ED-orig_zps49a61ef2.jpg
alternatif bisa pake ini juga biar ic2n nya jadi dijital https://fbcdn-sphotos-h-a.akamaihd.net/hphotos-ak-prn2/q71/s720x720/1461134_10202408090192074_363924038_n.jpg kontak nya disini 2N nya pengen di upgrade pake modul DC2N,, tapi ntar kontrol yg ini ntar nganggur donk http://i1069.photobu
Om, kalo mau minta stiker rakkus ke siapa ya? Tadi di jalan liat vario box e20 ada stiker rakkus nya, plus ada antenna 1/4 lambdanya. ane jg mau donk stikernya :malus https://www.facebook.com/photo.php?fbid=223411091159127&set=a.223408534492716.1073741833.100004707128104&type=1&theater
paling gampang biar duplexnya bebas pake 2 thumbwhell switch (switch garuk-garuknya). trs maenin deh kabel com nya yg +5v yg ke switch garuk2nya buat posisi tx rx nya. jd yg satu buat tx yg satunya lg buat rx
punya transistor MRF238,, rencananya mo buat booster 2N,, udeh di obok-obok cuma mentok sekitar 12watt :capedes iseng-iseng colokin ke TX FM pendorong C1970 3Watt malah bisa nyampe 35watt di 85Mhz:ngakak http://i1069.photobucket.com/albums/u474/cungkrinx/Snapbucket/01FC6AB4-orig_zps5c3e58f7.jpg
