Alhamdulillah di tahun baru 2013 semangat baru, harapan baru,dan tujuan cita-cita baru. Saya harap agan pun juga begitu. Ok, langsung saja ya. Agak lama saya tidak posting sebab ada kesibukan rumah. Sekarang saya ingin share kepada agan membuat rangkaian charger battery Ni-Cad dan Ni-MH yang sederhana.



Bahan dan peralatan seadanya bekas pakai dari komponen simpanan dan tempat battery holder-nya dari mainan tamiya anak saya yang sudah dibuangnya. Biaya membuat charger battery Universal ini sangat murah sekali.


Bahan dan peralatan:

• Solder

• Ttimah seckupnya

• Tang potong

• Tang cucut buaya

• Kabel

• PCB kosong

• Tamiya bekas (mainan anak saya)

• Power supply/ adaptor laptop bekas 12V

•


Kemudian gambar rangkaiannya seperti apa, silahkan perhatikan gambar berikut ini



Rangkaian Charger Battery NiCd-NiMH

• R1 = 120 ohm

• R2 = lihat tabel

• C1 = 220uF-470uF 35V

• D1 = 1N4007

• D2 = 3mm LED

• Q1 = BD135/ BD139


Spesifikasi rangkaian charger battery ini:

Ideal digunakan di dalam mobil
Indikasi LED ketika charger
Pilihan Arus penge-charger-an (20%) 50mA, 100mA, 200mA, 300mA, 400mA
Bisa untuk Battery NiCd dan NiMH
Bisa untuk charger Handphone, mainan anak, kamera, dan perangkat portable lainnya
Pelindung polaritas terbalik battery
Supply tegangan mulai 6,5V hingga 21VDC

Tegangan battery

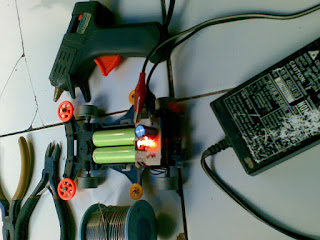

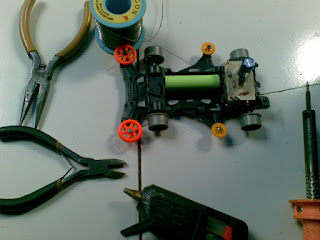

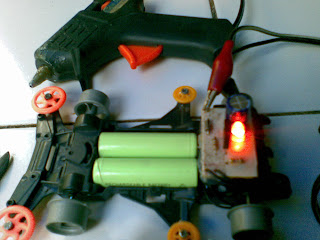

Setelah berhasil membuatnya dan berfungsi normal berikut bentuk penampakan yang sudah pernah saya buat dari tamiya bekas mainan anak-anak.
