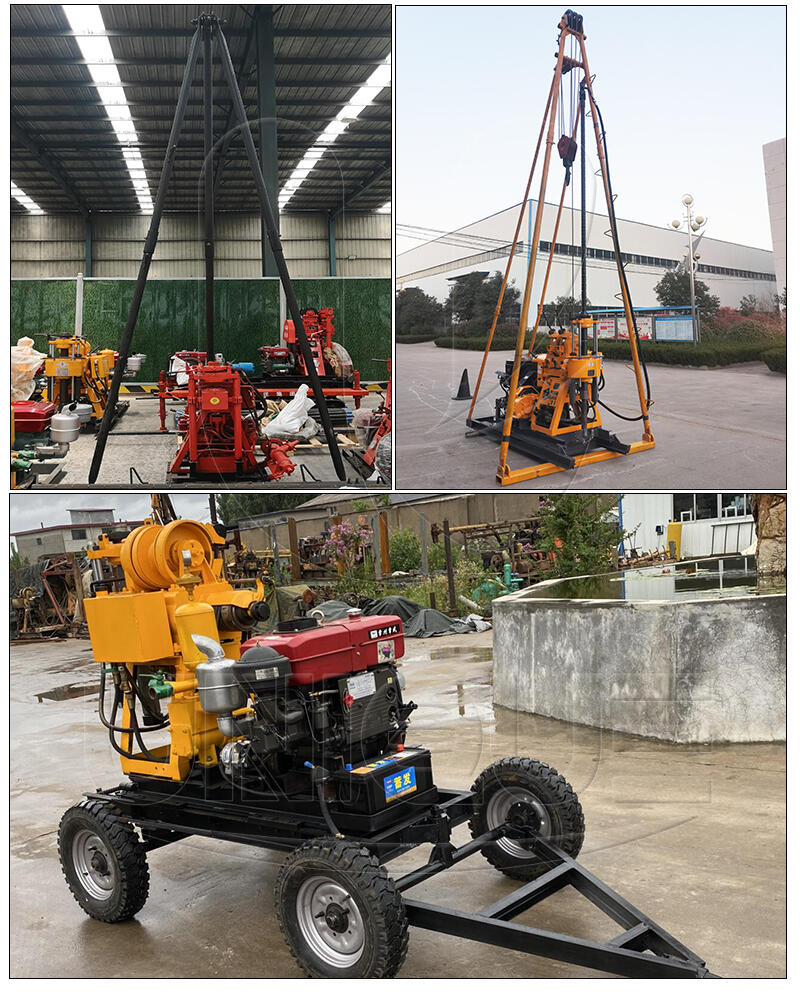

Mengoperasikan mesin bor inti spindle vertikal kecil—seperti jenis terdepan di industri—tidak hanya membutuhkan penerapan langkah-langkah dasar: ini membutuhkan ketepatan, kepatuhan pada praktik terbaik geologi, dan protokol keamanan yang ketat. Banyak operator bor menghadapi masalah umum: efisiensi rendah akibat pemilihan alat yang tidak tepat, kerusakan peralatan akibat perawatan yang buruk, atau bahaya keamanan akibat urutan start/stop yang salah.
Instalasi dan Komisioning Peralatan:
Instalasi dan komisioning yang tepat sangat krusial untuk menghindari downtime yang mahal nantinya. Mengerjakan fase ini dengan tergesa-gesa sering menyebabkan ketidaksesuaian (misalignment), kebocoran hidrolik, atau bor yang tidak stabil—semua hal ini merusak efisiensi dan keamanan.
Persiapan Lokasi
[ul][li]Persyaratan Lokasi: Pilih permukaan datar dan terkompaksi tanpa tanah lepas atau puing. Jaga jarak aman minimal 10 meter dari saluran listrik tegangan tinggi untuk menghilangkan bahaya kelistrikan, dan pastikan akses yang jelas untuk transportasi alat dan tanggapan darurat.[/li][li]Spesifikasi Pondasi:[/li][li]Model berat: Gunakan pondasi beton C25 dengan baut jangkar M24 yang dipasang terlebih dahulu (pre-embedded). Toleransi keflatanaan harus ≤5 mm/m.[/li][li]Model ringan: Balok tidur kayu atau balok pendukung baja sudah cukup—pastikan pendukung diperjejaki secara merata dan diikat ke tanah dengan tiang baja untuk mencegah pergeseran.[/li][/ul]Instalasi Peralatan
[ul][li]Penentuan Posisi Rangka Utama: Untuk model XY-2B, gunakan crane 5 ton untuk mengangkat unit utama (hindari kontak langsung dengan komponen hidrolik). Ratakan rangka menggunakan nivel air presisi (akurasi 0.02 mm/m) dan kencangkan baut jangkar hingga 350 N·m dengan kunci torsi—pemencangan berlebih dapat menyebabkan retakan pada rangka, sedangkan pemencangan kurang menyebabkan getaran.[/li][li]Koneksi Daya: Hubungkan motor atau mesin diesel ke kasus transfer melalui sabuk V. Sesuaikan sag sabuk menjadi 15–20 mm dan ratakan roda gigi (pulley) hingga ≤2mm untuk mencegah keausan yang tidak merata.[/li][li]Setup Sistem Hidrolik: Isi tangki penampungan dengan minyak hidrolik anti-aus ISO VG 46. Pasang filter tekanan tinggi 20 μm dan periksa semua selang hidrolik untuk kebocoran menggunakan air sabun—gelembung menunjukkan sambungan yang longgar.[/li][/ul]Komisioning Tanpa Beban
Jalankan unit daya selama 5 menit pada putaran kosong (idle) untuk membersihkan udara dari sistem hidrolik. Selama pengujian, verifikasi:
[ul][li]Tekanan sistem: 15–20 MPa atau 18–25 MPa (periksa melalui pengukur tekanan pada panel kontrol).[/li][li]Kelancaran spindle: Tidak ada suara abnormal atau getaran saat berputar pada 50–100 rpm.[/li][li]Pengereman winch: Jarak pengereman ≤10 cm saat menurunkan beban 50kg—sesuaikan kampas rem jika diperlukan.[/li][/ul]Persiapan Sebelum Bor: Sesuaikan dengan Kondisi Geologi
Sukses bergantung pada kecocokan alat dan material dengan formasi tanah. Melewatkan langkah ini menyebabkan kerusakan mata bor, keruntuhan lubang, atau kualitas sampel inti yang buruk.

Pemilihan Alat Bor
Pilih alat berdasarkan jenis formasi:
[ul][li]Formasi tanah tidak terkonsolidasi: Mata bor pengikis karbida tungsten Φ91 mm + pipa bor baja tanpa sambungan (seamless) Φ73 mm untuk stabilitas.[/li][li]Formasi batuan dasar (bedrock): Mata bor inti berlian Φ75 mm untuk batuan keras, atau mata bor sisipan karbida Φ91 mm untuk batuan sedang keras.[/li][li]Tips Penting: Bersihkan utas dengan sikat baja untuk menghilangkan karat/puing, oleskan minyak utas suhu tinggi, dan kencangkan hingga 250 N·m dengan kunci torsi—utas yang longgar menyebabkan kerusakan utas pipa (pipe stripping).[/li][/ul]Persiapan Lumpur
Lumpur berfungsi sebagai pelumas, pendingin, dan stabilizer lubang. Sesuaikan formula:
[ul][li]Formasi lempung: Bubur bentonit natrium — campur 20kg bentonit per 100L air, aduk selama 30 menit untuk mencegah sedimentasi.[/li][li]Formasi pasir: Tambahkan 0.1% poliakrilamida anionik ke bubur bentonit untuk flokulasi partikel pasir dan mencegah keruntuhan lubang.[/li][li]Bor batuan keras: Tambahkan 5–8% diesel ke lumpur untuk mengurangi gesekan dan memperpanjang umur mata bor.[/li][/ul]Inspeksi Sistem Sebelum Operasi
Lakukan checklist 10 menit untuk menghindari kegagalan saat bor sedang berlangsung:
[ul][li]Komponen mekanis: Jarak gigi (gear clearance), kekuatan penjepit cangkir (chuck clamping force), dan kondisi tali baja (tidak ada seret atau untaian yang putus—ganti jika keausan melebihi 10%).[/li][li]Sistem hidrolik: Level minyak, titik kebocoran, dan akurasi pengukur tekanan.[/li][li]Sistem kelistrikan: Tahanan isolasi, fungsi tombol berhenti darurat, dan kelangsungan ground (pembumian).[/li][/ul]Prosedur Operasi Bor: Eksekusi Langkah demi Langkah
Ikuti urutan ini untuk memastikan ketepatan, keamanan, dan sampel inti berkualitas tinggi.
Pembukaan Lubang (Hole Opening)
[ul][li]Mulai dengan kecepatan rendah dan tekanan umpan ringan (light feed pressure) untuk mencegah kerusakan mata bor.[/li][li]Gunakan mata bor panduan (guide bit) Φ110 mm untuk 1m pertama guna menetapkan vertikalitas—lepas mata bor panduan setelah lubang stabil.[/li][li]Setelah boring 5m:[/li][li]Periksa keausan mata bor.[/li][li]Sesuaikan densitas lumpur menjadi 1.15 g/cm³ untuk meningkatkan stabilitas lubang.[/li][li]Ukur deviasi vertikal dengan inclinometer (alat ukur kemiringan).[/li][li]Matikan kopling → lepaskan cangkir (chuck) → angkat spindle 500mm → kencangkan kembali cangkir → lanjutkan bor.[/li][li]Penggantian pipa (Rod changes): Gunakan penjepit pipa (pipe clamps) untuk mengamankan pipa bor selama pembongkaran—ini mencegah kerusakan utas.[/li][/ul]Penyelesaian dan Pembersihan Lubang
Setelah mencapai kedalaman target:
[ul][li]Lakukan bor kering (dry drilling) selama 5 menit, kemudian sirkulasikan lumpur selama 15–20 menit untuk membersihkan sedimen.[/li][li]Ukur diameter lubang dengan jangka sorong (caliper).[/li][li]Ekstrak sampel inti dengan hati-hati menggunakan pengangkat inti (core lifter)—simpan sampel dalam wadah berlabel untuk menjaga integritas geologi.[/li][/ul]Protokol Keamanan Utama: Standar yang Tidak Bisa Dikompromi
Keamanan adalah hal yang tidak bisa dikompromi dalam operasi bor. Ketidaksesuaian menyebabkan cedera, kerusakan peralatan, atau penutupan proyek.
Urutan Start/Stop
[ul][li]Start: Pompa lumpur → sistem rotary → pegangan umpan (feed handle). Jangan mulai sistem rotary terlebih dahulu—pelumasan yang tidak cukup menyebabkan mata bor overheating.[/li][li]Stop: Pegangan umpan → sistem rotary → pompa lumpur. Biarkan motor berputar kosong selama 2 menit sebelum mematikan daya untuk mendinginkan komponen.[/li][/ul]Peralatan Pelindung Diri
Wajib untuk semua operator:
[ul][li]Topi keselamatan untuk melindungi dari puing yang jatuh.[/li][li]Kacamata keamanan untuk melindungi mata dari lumpur dan partikel batu.[/li][li]Sarung tangan tahan potong (cut-resistant gloves) untuk menangani pipa bor dengan utas yang tajam.[/li][li]Sabuk pengaman (safety harness).[/li][/ul]Tanggapan Darurat (Emergency Response)
[ul][li]Keruntuhan lubang (Hole collapse): Segera turunkan pipa bor untuk menutup lubang, matikan daya, dan suntik semen pasir (cement-sand grout) untuk memperkuat—hanya lanjutkan bor setelah pengawetan 24 jam.[/li][li]Kegagalan kelistrikan (Electrical faults): Tekan tombol berhenti darurat, putuskan daya, dan periksa kabel.[/li][li]Kebocoran hidrolik (Hydraulic leaks): Matikan sistem, lepaskan tekanan, dan ganti selang yang rusak—hindari kontak dengan minyak panas.[/li][/ul]Perawatan dan Penyimpanan: Memperpanjang Umur Mesin Bor
Perawatan teratur mengurangi biaya perbaikan sebesar 40% dan memperpanjang umur mesin 3–5 tahun.
Perawatan Harian (Daily Maintenance)
[ul][li]Bersihkan permukaan bor dengan senapan air bertekanan tinggi.[/li][li]Periksa semua baut untuk kekencangan—kencangkan kembali jika longgar.[/li][li]Isi ulang minyak hidrolik dan oleskan pelumas pada komponen bergerak dengan grout litium (lithium-based grease).[/li][li]Bersihkan filter minyak kembali (return oil filter).[/li][/ul]Perawatan Teratur (Regular Maintenance)
[ul][li]Mingguan: Sesuaikan jarak kopling (clutch clearance), periksa rem winch, dan oleskan bagian teleskopik tiang bor (drill mast).[/li][li]Bulanan: Kosongkan dan ganti minyak hidrolik, bersihkan tangki penampungan, dan uji tahanan isolasi kelistrikan.[/li][li]Triwulanan: Periksa utas pipa bor dan kalibrasikan pengukur tekanan serta inclinometer.[/li][/ul]Penyimpanan Jangka Panjang
[ul][li]Kosongkan semua minyak hidrolik dan air pompa lumpur untuk mencegah pembekuan atau korosi.[/li][li]Oleskan minyak anti karat ke permukaan logam.[/li][li]Lepaskan sabuk V dan kabel baja untuk mengurangi tegangan.[/li][li]Simpan mesin bor di gudang kering dan berventilasi—tutup dengan terpal tahan air dan UV untuk mencegah kerusakan akibat kelembaban.[/li][/ul]Kondisi Kerja Khusus: Menyesuaikan dengan Tantangan
Mesin bor inti spindle vertikal kecil unggul dalam kondisi yang beragam—gunakan tips berikut untuk menyesuaikan:
Sesuaikan sudut tiang bor antara 65°–90°. Untuk sudut ≤75°, pasang stabilizer pipa bor untuk mengurangi deviasi menjadi ≤1.5°/100m.
Zona Fault atau Retakan
Lakukan pre-grout pada area dengan semen pasir untuk memperkuat batu yang longgar. Biarkan pengawetan 48 jam, kemudian bor dengan mata bor Φ89 mm untuk mencegah macet.
Bor Air Dalam
Letakkan mesin bor di platform apung. Jaga pipa bor 1–2m di atas permukaan air untuk mencegah intrusi air, dan tingkatkan densitas lumpur menjadi 1.2 g/cm³ untuk melawan tekanan air.
Bor Ketinggian Tinggi
Upgrade ke mesin diesel ketinggian tinggi untuk mengkompensasi oksigen yang berkurang. Gunakan minyak hidrolik viskositas rendah untuk meningkatkan fluiditas pada suhu dingin.
Kesimpulan: Kuasai Operasi Bor Inti Kecil untuk Hasil Optimal
Mengoperasikan mesin bor inti spindle vertikal kecil secara efektif membutuhkan kombinasi ketepatan teknis, kesadaran geologi, dan perawatan proaktif. Dengan mengikuti panduan langkah demi langkah ini, Anda akan meminimalkan downtime, mengurangi keausan peralatan, dan secara konsisten menghasilkan sampel inti berkualitas tinggi—baik bor di lempung, batuan dasar, atau lingkungan yang menantang seperti zona retakan atau air dalam.
Untuk dukungan yang dipersonalisasi—seperti rekomendasi alat khusus untuk kondisi geologi Anda atau pelatihan perawatan untuk tim—hubungi ahli teknis kami. Investasikan pada operasi yang tepat hari ini untuk memaksimalkan kinerja mesin bor dan pengembalian investasi Anda.
