singkat cerita ane lagi ngeGOLER di atas kasur (ngegoler apaan yak?), iseng isenglah ane ngeliat bok peralatan ane dibawah kasur. ternyata ada PCB nganggur dan ada LCD nokia 1202 yang nganggur. daripada ane BT gak ada kerjaan langsung dah cari referensi tentang LCD 1202 ini di gugel. disanalah muncul ide ane bahwa ane pengen ngebuat rangkaian yang fungsinya untuk kontrol peralatan listrik berbasis waktu. kenapa ane pengen buat yang begitu? soalnya ane kalo ngecas hp dari abis isya trus ketiduran, nyabut charger udah paginya aja gan. disanalah muncul ide ane untuk membuat rangkaian timer 4 channel menggunakan lcd 1202 ini.

ngejalurnya masih manual gan harap maklum kalo agak berantakan sikit

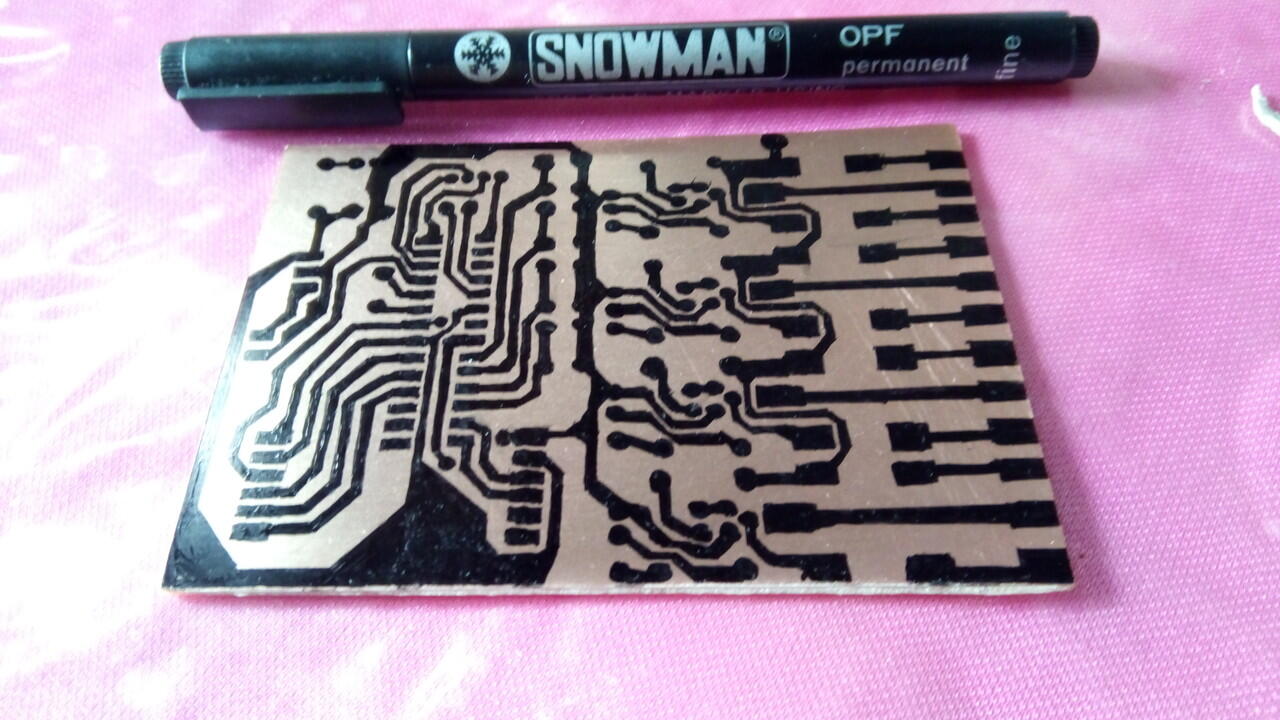

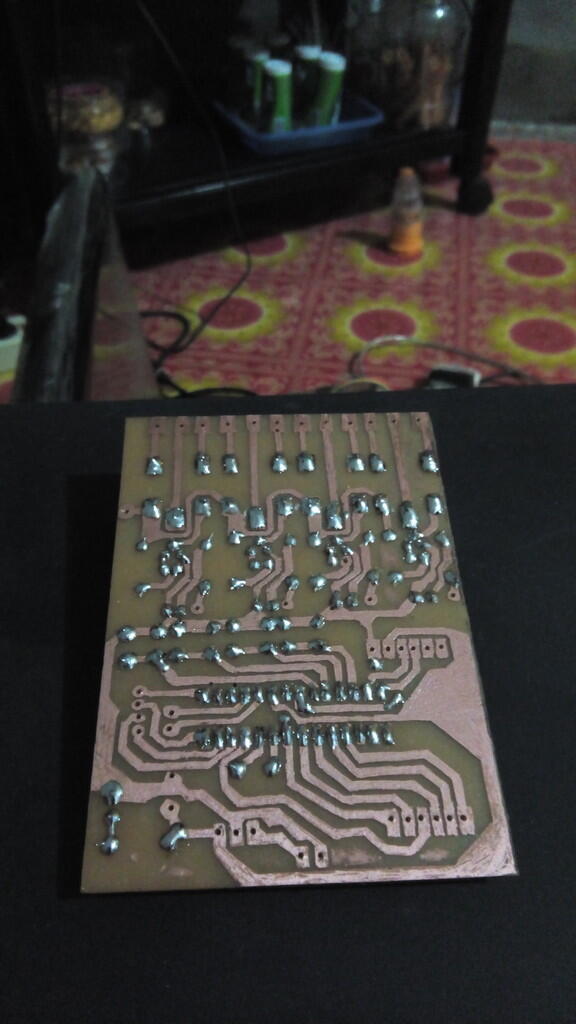

jalur pcb





kurang lebih ukurannya segede telapak tangan

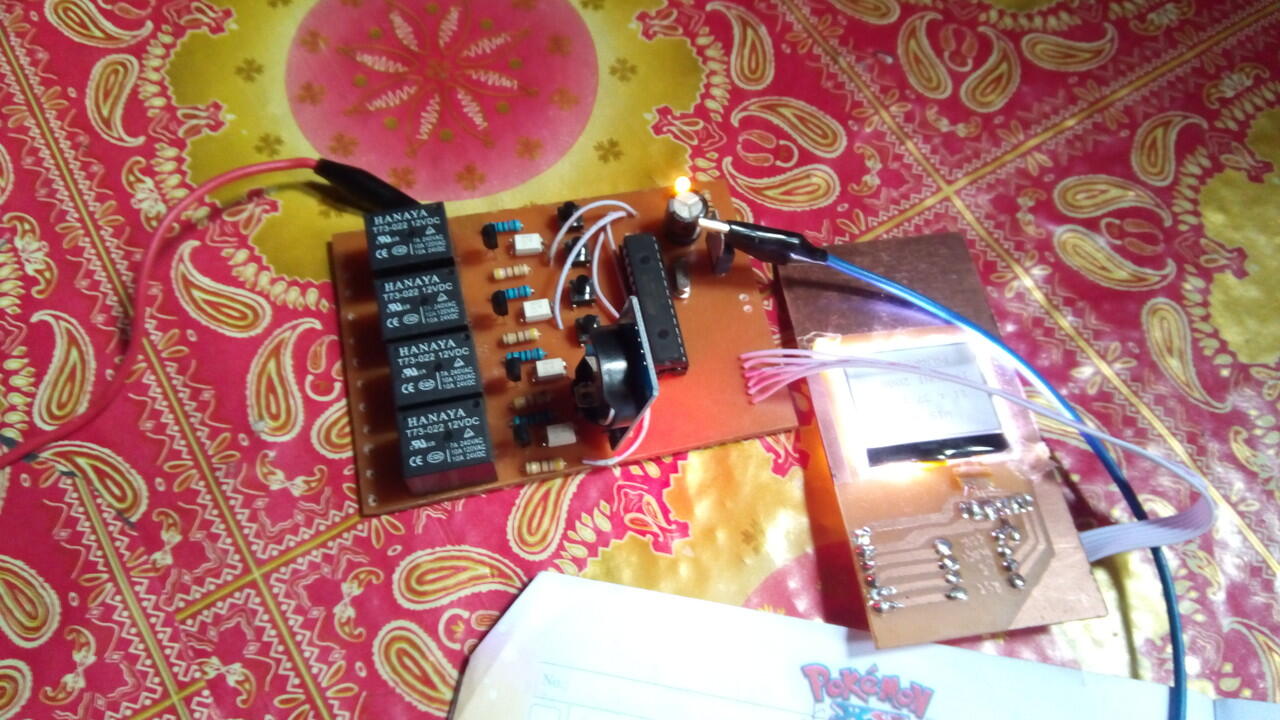

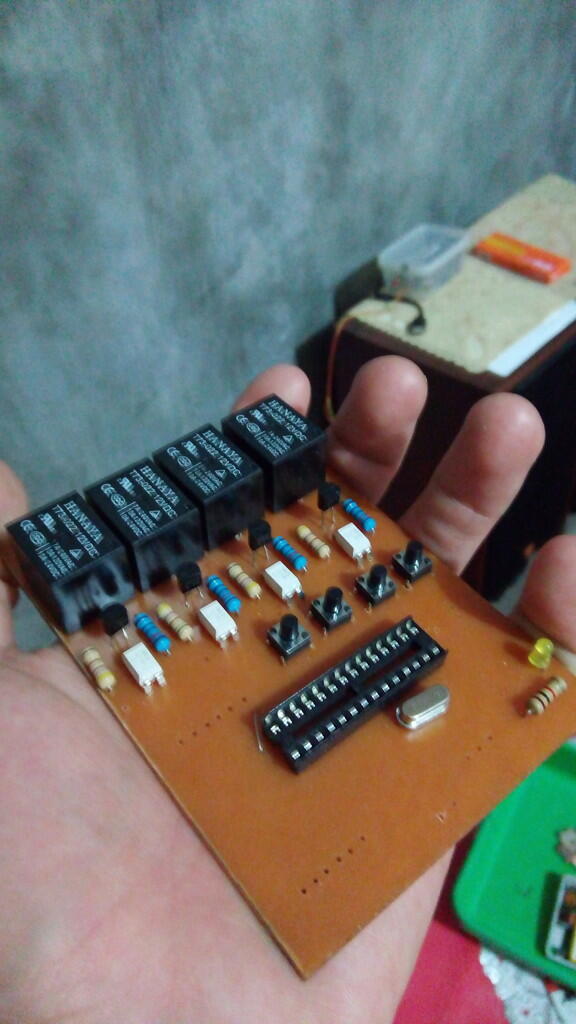

bentuk jadinya belum di masukin box ya gan

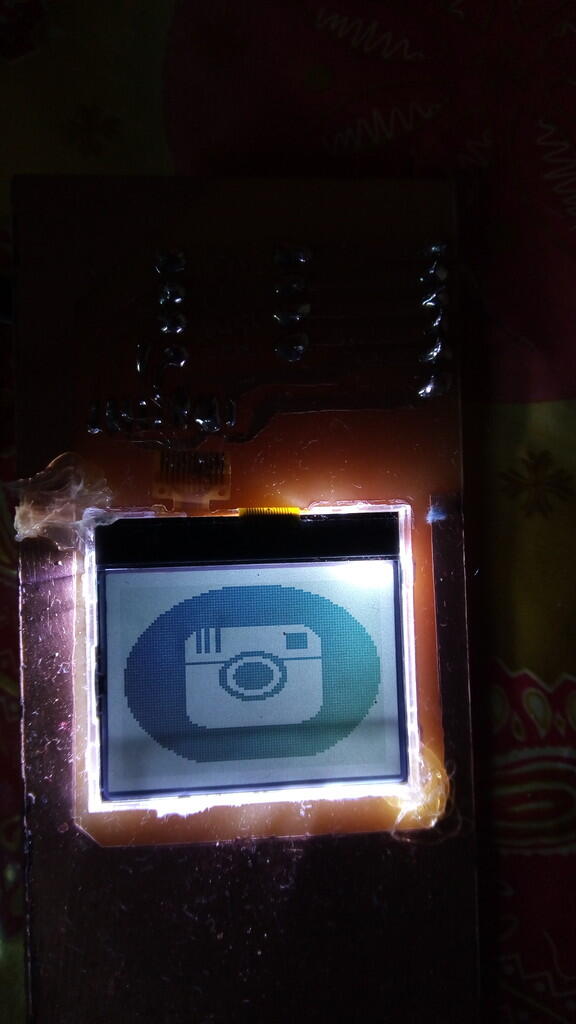

coba nampilin logo instagram

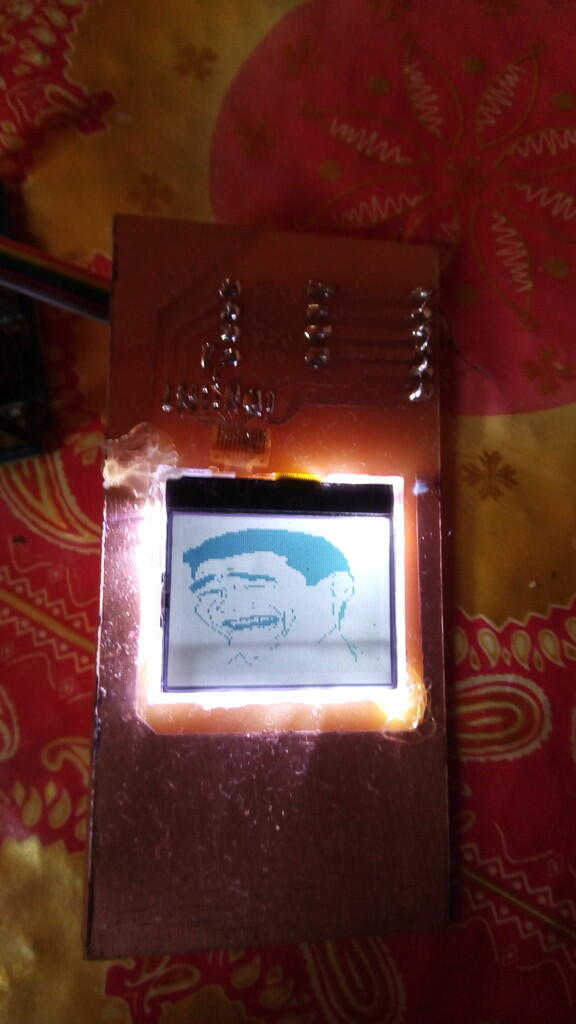

logo yao ming

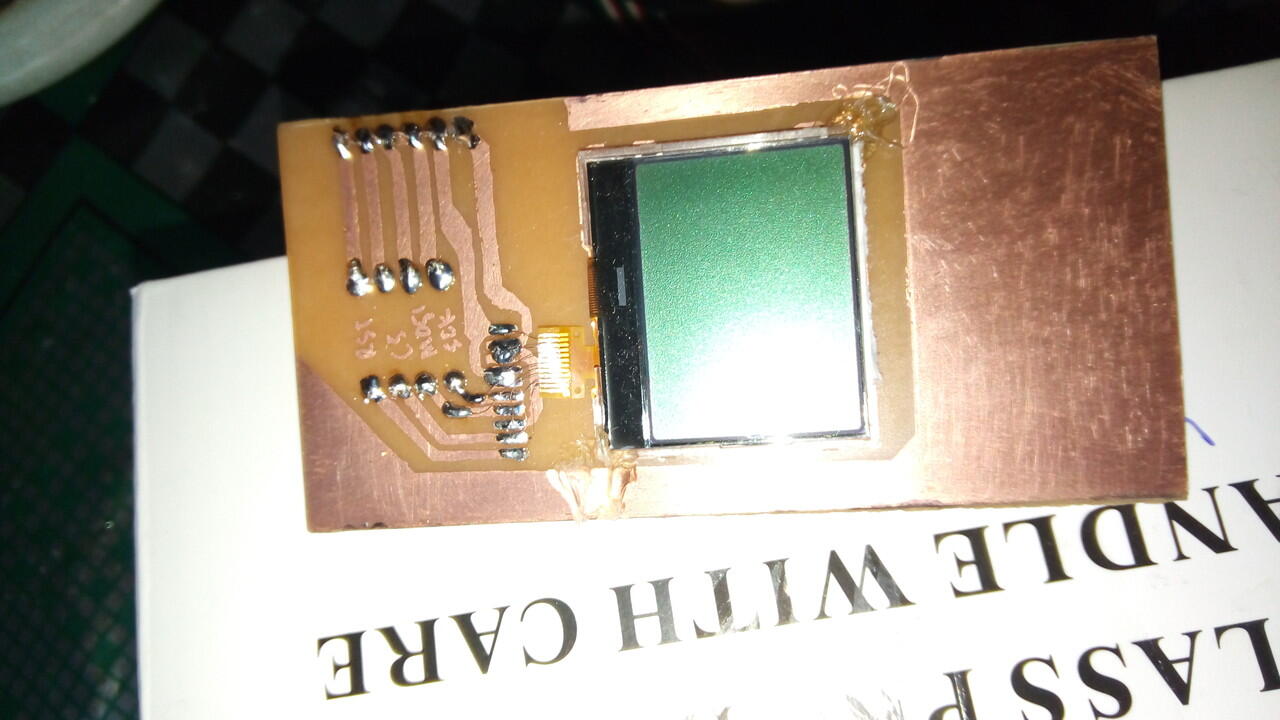

pcb LCD

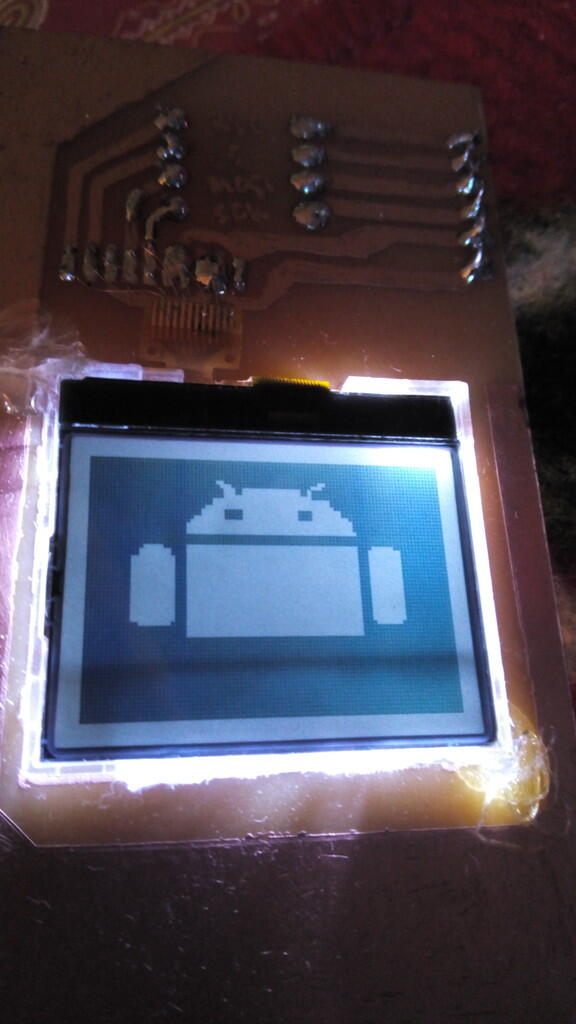

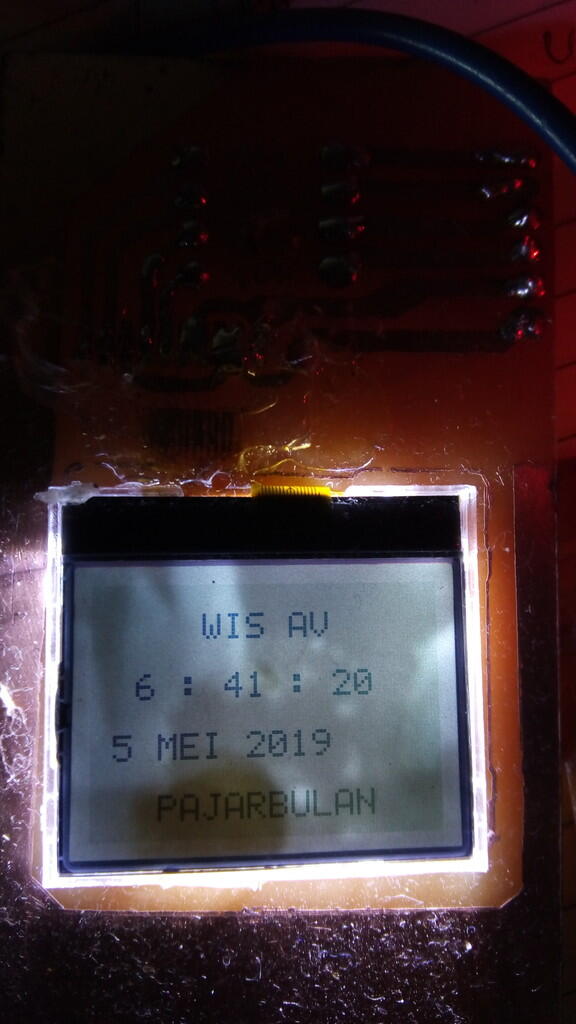

tampilan display

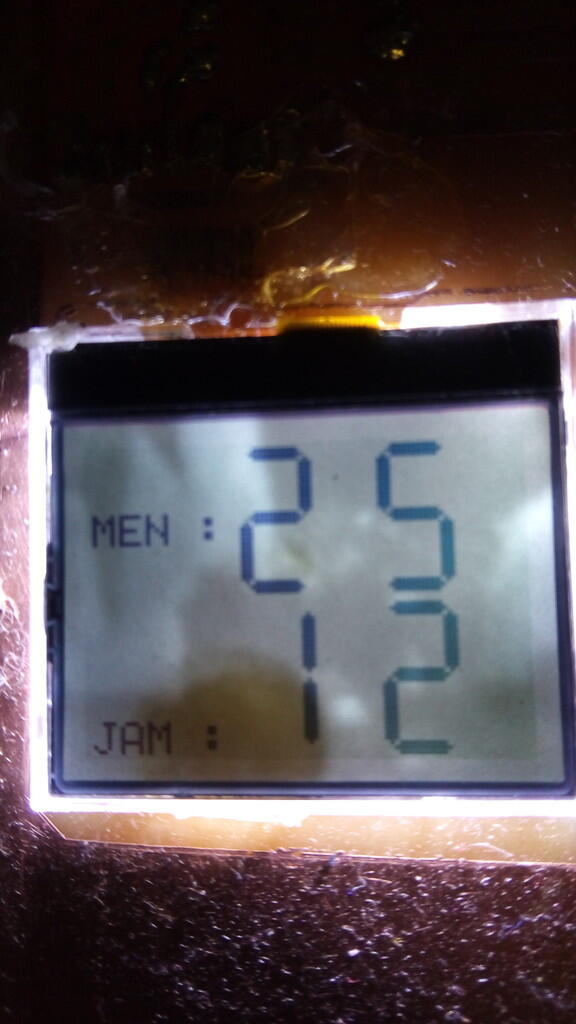

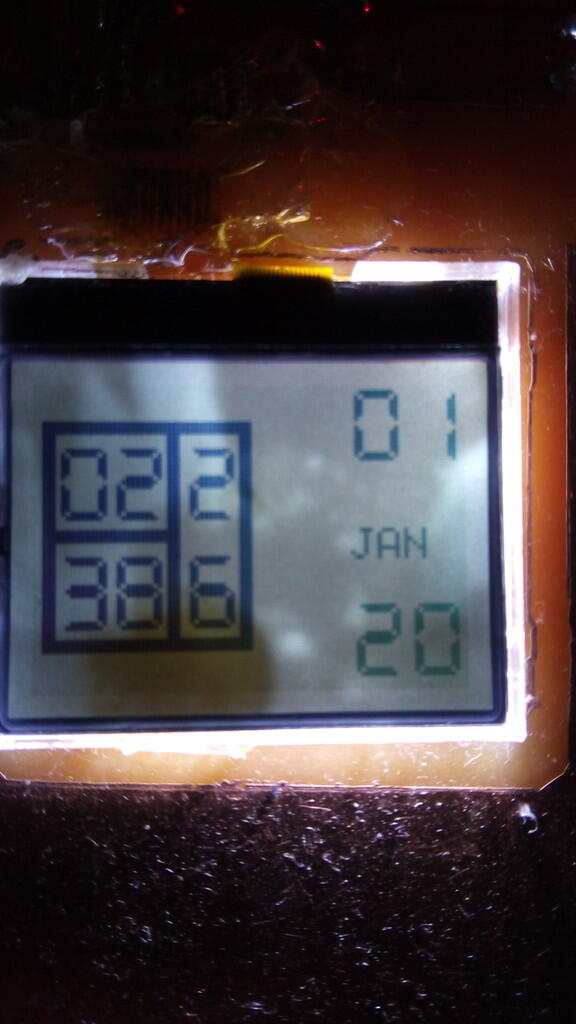

display mode seven segmen

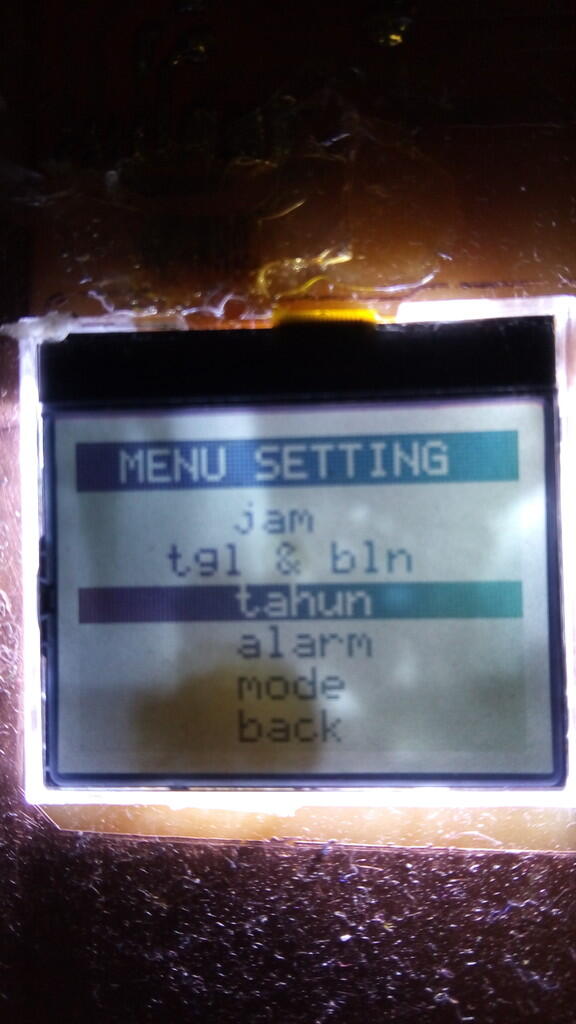

tampilan menu

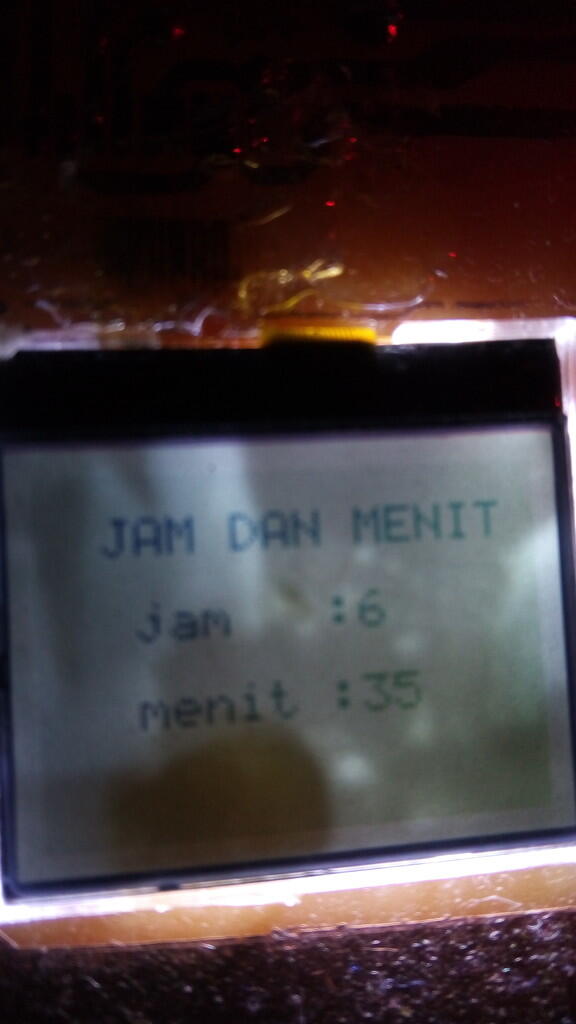

menu setting jam

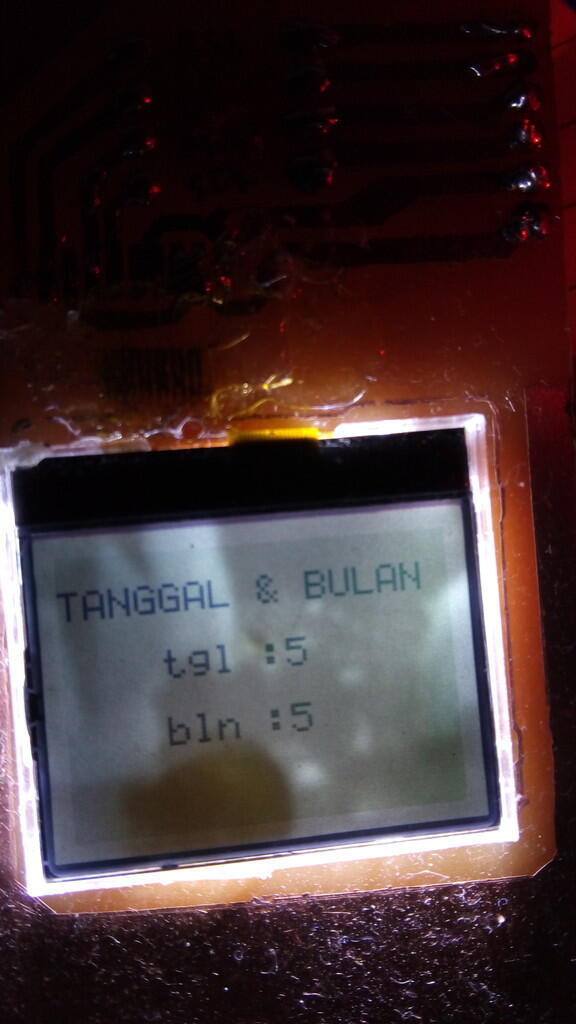

menu setting tgl dan bln

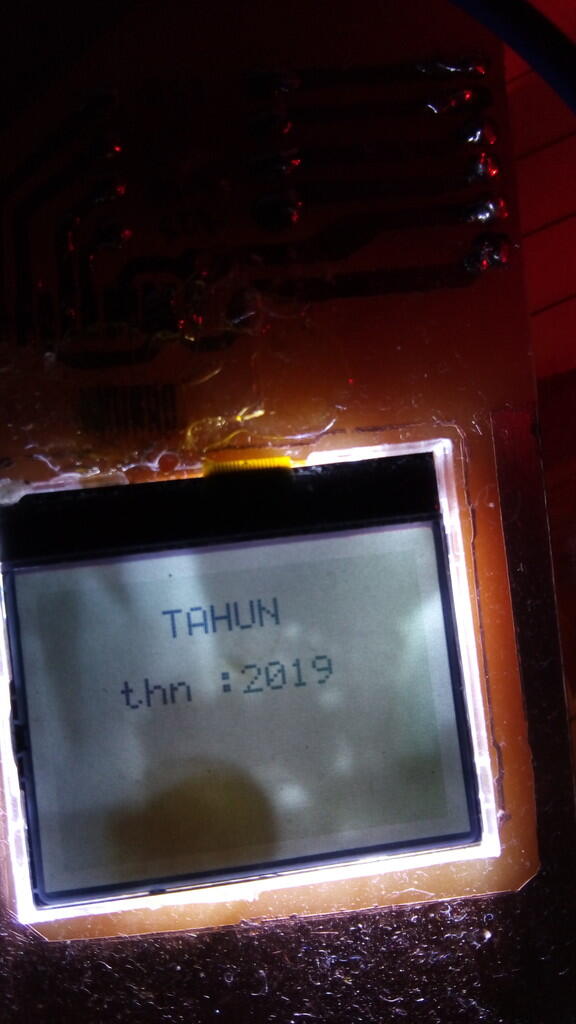

menu setting tahun

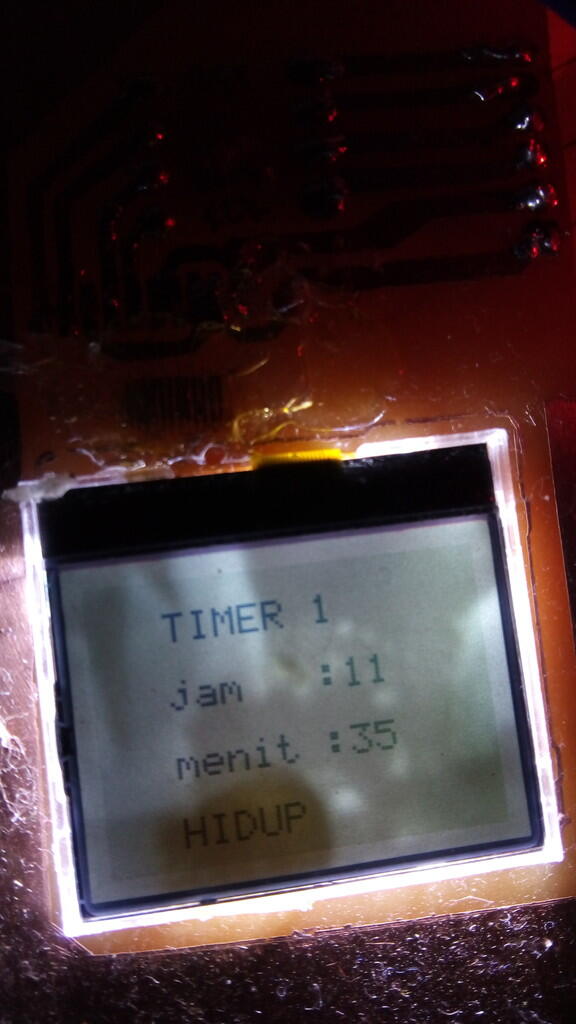

setting timer

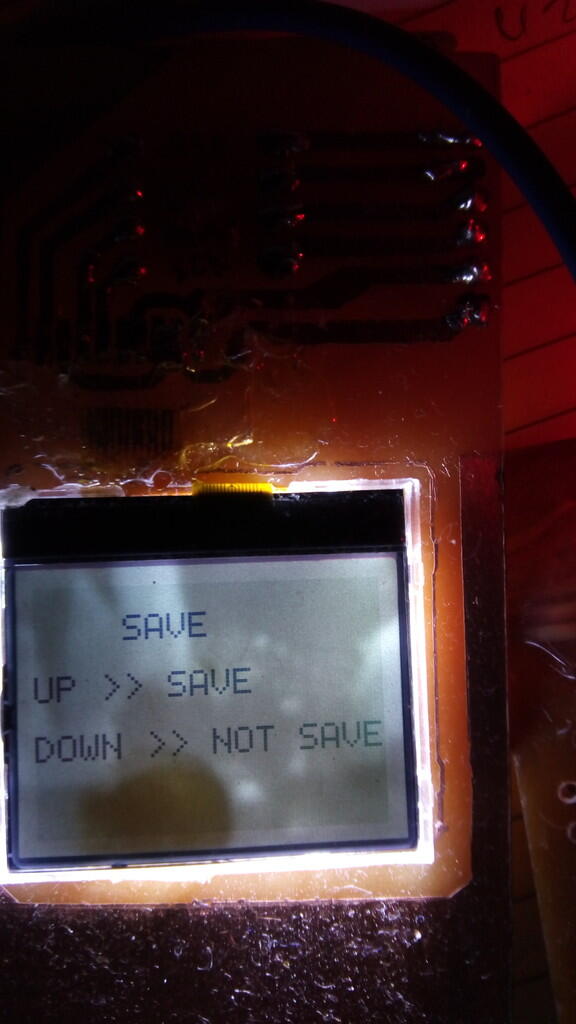

save



lainnya





tampilan lcdnya agak buluk ya gan soalnya kertas dibelakang lcdnya ane lepas trus ane kasih lem dibelakang lcd untuk nempelin ke PCBnya, kirain jadi terang eh taunya malah jadi buluk gitu tampilannya.
dengan adanya alat ini ane merasa lebih safety kalo ngecas hp kenapa? ya karna kita tinggal nentuin aja waktu hidup dan matinya, misal hp agan kalo di cas dari kondisi batre kosong sampe full cuma 3 jam. agan ngecas dari jam 7 : 00. maka kita setting timer hidup jam 7 : 00 dan timer matinya jam 10 : 00
enggak cuma buat control charger hp rangkaian ini bisa juga di terapkan untuk kontrol lampu dan peralatan elektronik lainnya dengan catatan (RELAY MENYESUAIKAN DAYA BEBAN KONTROL)
cukup sekian sharing pengalaman ane selama sesudah lebaran gan, mudah mudahan bermanfaat bagi agan agan sekalian. rangkaian yang ane buat agak berantakan sedikit, tapi kalo buat dipake sendiri dan bekerja secara normal tak apalah. Salam salim dan sayang ane buat seluruh teknisi elektronik semoga kita selalu diberkahi dan dirahmati.
