Maya vs 3DS Max m.A01 Polygon Modeling Aid


kembali lagi dengan Maya versus 3Ds Max ... kali ini ane mau bahas modeling tool dan beberapa fixing tool di polygon ... bahasan akan berkisar basic modeling ... add sub object atau add component, delete sub object atau component, combine atau merge object ... dan separate atau extracting ...

ok gan n sist ... buka Maya ... buka Max ...




MAYA kalau di Maya gan n sist lebih simple ... kita nga perlu deformer (di 3DS Max : Modifier), kita hanya perlu hotkey (shortcut) right click untuk menentukan kita mau bekerja berdasarkan mode apa ? (component mode : vertex, edge, face) ... sesudah itu kita bisa langsung tambah face atau edge secara langsung (extrude)

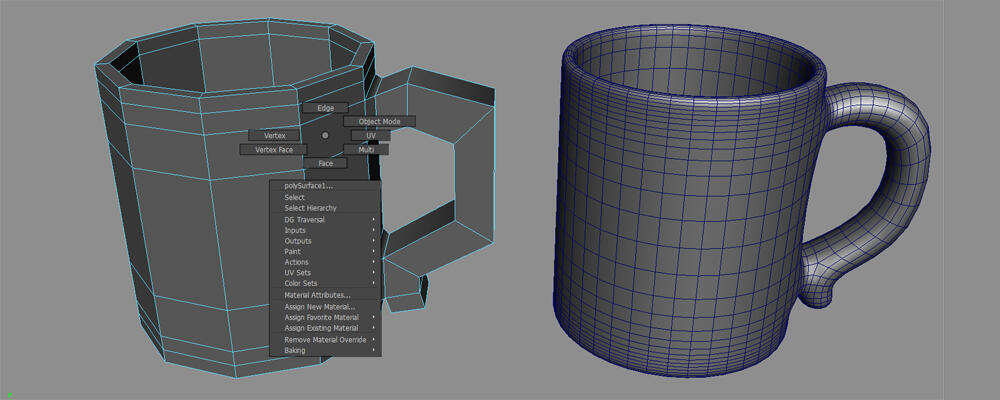

misal kita akan membuat gelas seperti di gambar ... setelah agan membuat cylinder, right click ... lalu pilih component mode nya ... piih face ... lalu ambil extrude (di Edit Mesh menu bar), setelah itu agan scale (di kecilkan) untuk membuat ketebalan gelas ... lalu agan extrude lagi dan tarik kebawah untuk membuat lubang gelas nya ...

untuk reverse/flip normal bisa di menu bar /Normals /Reverse

di Maya kalau agan mau mengabungkan 2 atau lebih object agan bisa select semua object object yang mau di gabung lalu agan gunakan menu Combine, /Mesh /Combine. dn kalau ada double vertex yang mau agan jadikan satu ... agan select dulu semua vertex nya lalu gunakan Merge di /Edit Mesh /Merge ... tapi agan harus atur threshold nya (jarak vertex yang akan di merge), yang kadang kadang agan nga bisa sekaligus untuk merge vertex vertex nya.

untuk memisahkan satu object menjadi dua object agan harus select lewat face mode lalu gunakan menu Extract di /Mesh /Extract

untuk menutup face atau polygon yang bolong agan bisa mengunakan menu Fill Hole di /Mesh /Fill Hole.




3DS Max kalau di 3DS Max agan n sist harus memakai modifier (di Maya Component) yang bersifat polygon editing ... paling banyak digunakan itu Edit Mesh dan Edit Poly ... yang bedanya nga terlalu banyak, Edit Poly lebih baru dan bedanya hanya di Edit Poly ada tambahan Paint Deformation, semacam sculpting tool sederhana.

kalau kita lihat di Command Panel (panel sebelah kanan) ketika kita gunakan Edit Poly modifier ada beberapa pilihan mode kerja, Vertex, Edge, Border, Polygon (face), Element yang bisa kita gunakan. sedangkan parameter di rollout dibawah nya akan menyesuaikan sesuai dengan pilihan sub object mode yang kita pilih ...

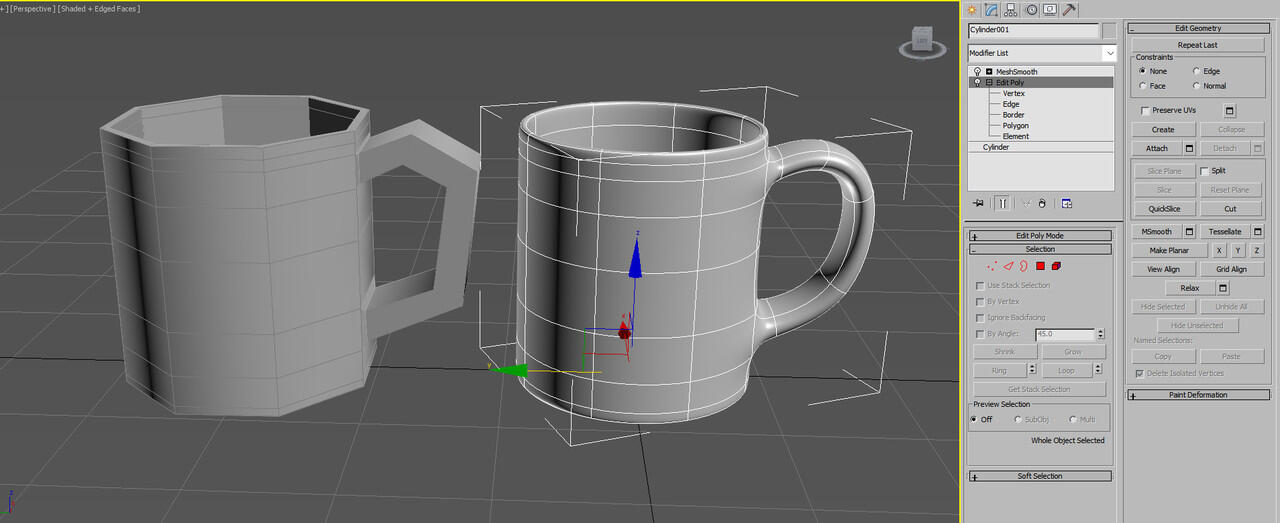

untuk membuat gelas yang sama seperti di Maya ... setelah kita membuat cylinder, di modifier list kita piih Edit Poly, di selection mode kita pilih polygon (face), di Edit Polygon rollout pilih extrude setting (di sebelah kanan tombol extrude ada kotak kecil, itu menu setting nya), maka akan keluar parameter di atas object nya, lalu apply atau OK ... lalu scale (dikecilkan) untuk membuat ketebalan gelas nya ... agan extrude lagi, lalu apply atau OK ... lalu agan tarik ke bawah untuk membuat lubang gelas nya.

untuk reverse/flip normal bisa menggunakan modifier Normal lalu aktifkan Flip Normals

kalau agan mau menggabungkan 2 atau lebih object agan bisa pakai Edit Poly, dan gunakan tombol Attach ... agan harus select salah satu object nya dulu, click tombol Attach lalu agan select object object lain yang mau agan gabungkan menjadi satu object. kemudia kalau menyatukan double vertex nya agan bisa gunakan tombol Weld untuk merge vertex nya (masih di dalam Edit Poly).

di 3DS Max untuk membuat satu object menjadi 2 object ... di Edit Poly dari Polygon mode agan select face polygon yang mau di pisahkan lalu agan tekan tombol Detach atau tombol Detach Setting untuk mendapatkan option Detach as a clone atau Detach as Element

kalau agan mau menutup face atau polygon yang bolong agan bisa lewat Border mode, lalu select edge are yang bolong lalu tekan tombol Cap

3DS Max - Add Delete Attach Detach Poly


Nah gan n sist kira kir begtu beberapa perbedaan dari Maya versus 3DS Max ... agan bisa coba bandingkan mana mana dari tool tool mereka yang paling nyaman buat agan agan n sist bekerja ... dannnn ditunggu juga review nya dari agan agan n sista ...
