Dinamakan mesin cuci top loading karena cara memasukkan cucian dari atas. Cara bekerjanya adalah dengan cara memutar cucian, air beserta detergen ke kanan dan ke kiri menggunakan baling – baling ( pulsator) yang terletak di dasar tabung, sementara dinding tabung tidak bergerak. Pada mesin cuci jenis tertentu, dinding tabung juga bergerak berlawanan dengan putaran pulsator pada saat proses pencucian sehingga diharapkan menghasilkan proses pen-cucian yang lebih efektif. Pada saat pengeringan (sebenarnya pemerasan), pulsator dan tabung mengunci dan berputar bersama – sama dengan kecepatan putaran yang tinggi sehingga air terpisah dari cucian.
Mesin cuci ini full automatic, artinya semua proses pencucian dilakukan sendiri oleh mesin cuci tanpa campur tangan kita, sehingga kita bisa melakukan pekerjaan lain. Hal ini dimungkinkan karena adanya modul control (pengendali) dan beberapa sensor, yaitu sensor ketinggian air, sensor pintu, inlet valve, drain valve, clutch dan motor. Nah, selanjutnya akan kita bahas sirkuit diagram spare part pendukung mesin cuci type ini.




Kalau kita lihat gambar di atas, terdapat elektronik controller yang berfungsi sebagai otak pengendali dari mesin cuci ini. Dihubungkan dengan safety sw yang berfungsi sebagai pengaman apabila pintu terbuka. Water level sensor berfungsi men-deteksi ketinggian air sesuai beban cucian. Motor traction (drain motor) berfungsi untuk membuka kran pem-buangan sekaligus me-mindah posisi clutch dari posisi mencuci ke pengering atau sebaliknya. Inlet valve berfungsi untuk membuka dan menutup pemasukan air ke mesin cuci.
Nah, dari sini sudah paham kan....? untuk lebih jelas lagi, ini saya muat gambar – gambar spare partnya.

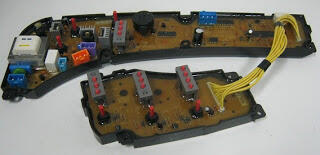

Electronic controller.

Dari modul controller ini semua proses pencuci-an dikendalikan. Mulai dari perintah mendeteksi jumlah cucian, jumlah air yang diperlukan, lamanya proses mencuci, jumlah pembilasan, serta proses pengeringan (spin). Juga mendeteksi adanya kesalahan seperti pintu yang terbuka ataupun air yang tidak masuk atau keluar.

Inlet Valve

Inlet valve berfungsi sebagai keran yang mengatur masuknya air. Inlet valve adalah selenoid yang menggerakkan kelep untuk menyumbat atau melewatkan air yang masuk ke mesin cuci. Tegangan operasinya biasanya 110V atau 220V.

Drain Motor

Berfungsi untuk membuka keran pembuangan air sekaligus mengubah tuas clutch sehingga tabung pencucian mengunci dengan pulsator untuk proses pengeringan. Tegangan kerjanya 110V/220V.

Pressure switch

Berfungsi untuk mendeteksi ketinggian air melalui tekanan air yang masuk melalui pipa dan dikonversikan menjadi frekuensi dan dikirim modul controller. Tegangan kerjanya 12V

Clutch

Alat inilah yang membuat mesin cuci 1 tabung bisa berfungsi sebagi tabung pencuci atau pengering (spin).

nah udh pada jelas kan...sekian dari saya ya
