[DIY] MEMBUAT TOUCHPAD SEDERHANA DARI MOUSE 10 RIBUAN

Assalamu alaikum wrwb all…salam sejahtera untuk semua…


Permisi momod ‘n mimin, seperti biasa saya akan share proyek raskin lagi, project ini sebenarnya sudah saya bikin beberapa tahun yg lalu, tapi rasanya masih cukup actual bagi yg suka antimainstream atau tampil beda

Kalau beli pretelan touchpad (ada di FJB) selain harganya mahal, juga ribet masangnya, jadi ajian mencontek mode on egen alias cuma mencontek dan memodifikasi saja, jadi sebenarnya saya ga kreatif2 amat juga.

Sebetulnya judulnya terlalu berlebihan, ini sama sekali bukan touchpad, lebih tepat cursor navigator kalau menurut saya.
Ada 2 cara sebenarnya, yg pakai webcam dan mouse, saya ambil yg model mouse saja, ini masih ada link-nya, sdh 3 tahun yg lalu, sayang mandeg, ga eye cathching dan kurang user friendly, serta masih belum bisa memecahkan masalah reverse atau pergerakan cursor yg terbalik, tapi tetap aja ide awal ini yg harus diapresiasi

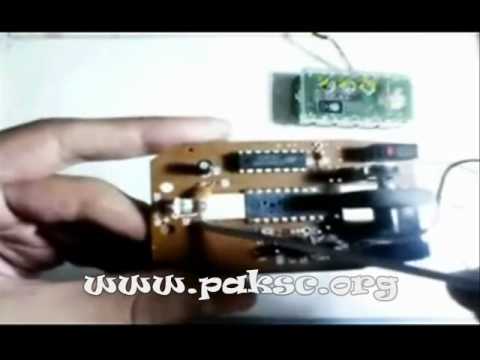

Ini skrinsutnya


Ok, kita mulai aja tahap-tahapannya

Simply as usually….
Say bismillah before you do anything …

TOOLS DAN MATERIAL

Seperti biasa peralatan tempur

1. Tools yg diperlukan


2. Material yang diperlukan



3. Bentuk touch pad yg direncanakan


TAHAPAN PEKERJAAN

1. Putar mp3 Linkin Park, Christina Perri, Dangdut koplo, Techno dance, Lagu daerah etc…terserah selera masing-masinglah.

2. Bongkar mouse


3. Rencana pemotongan PCB Mouse

Tujuannya nanti mengubah letak tombol agar touchpad jadi ergonomic, sesuai dengan anatomi jari.

4. PCB Mouse dipotong




5. Sambungkan kembali jalur yg terpotong tadi dengan kabel ke posisi masing2.

Itu cm ada total 8 jalur yg perlu disambung ulang, itu juga kalau kalau semua difungsikan (termasuk scroll), jauh lebih susah islah PPP.

6. Pasang kembali lensa optic-nya
Kasih selotip biar tidak bergerak dan jangan sampai menutupi lensa nya.

7. Persiapkan body touchpad jadi-jadiannya
Disini saya mempergunakan bekas casing external HD Seagate, bro ‘n sist boleh pake bekas tempat apa aja, asal ukurannya diperhatikan, biar jeroan mouse masuk.

Bikin mal dulu biar pas, karena posisi pemasangannya terbalik
Diameter lubang kurang lebih 3-4 mm saja sudah cukup.

8. Buat lobang optic, serta tombol klik kiri dan kanan.

Fungsi scroll saya tiadakan (terserah, mau dipasang juga boleh)

9. Rakit mouse ke body touchpad

Jangan lupa posisi tombol untuk klik di balik, yg kiri ke kanan dan kanan ke kiri


10. Pasang tutupnya…


WELL DONE !!


Sekarang giliran softwarenya

Seperti keterangan di awal masalah pergerakan mouse jadi terbalik, ternyata ada dermawan yg ngasih aplikasi untuk reverse atau mengubah pergerakan mouse baik itu vertical atau horizontal
Link donlot : http://hp.vector.co.jp/authors/VA026826/
Bila sudah terinstal, klik 2x “sakasa .exe” nya
Akan muncul tanda panah kuning di systray, dan pergerakan cursor sdh mulai terbalik

Cara mengatur pergerakan mouse


Mengatur tingkat sensitivitas mouse

Bila pergerakan mouse liar/terlalu cepat, maka atur sensitivitas mouse
Ini juga dipakai bila ingin ganti led mouse yg rusak atau ganti warna lampu led-nya.


Ini contoh penampakan saya praktekkan, lumayan smooth juga…

Saya agak kesulitan bikin videonya, nanti kalau ada waktu saya videokan saat pemakaian.

Note :


Terimakasih banyak saya ucapkan kepada rekan2 yg support terus dengan DIY murah meriah, dan juga rekan2 yg nimpukin cendol, serta tidak ketinggalan juga yg sekedar mampir, komen ala kadarnya, numpang pleswan, atau SR sekalipun.


Sekian dulu brada ‘n sista, kalau ada kesulitan, kritik, saran etc feel free…
Dan seperti biasa, yang mau dishare, mau edit redaksinya, saya persilakan dengan bebas tanpa perlu minta ijin, cantumkan kaskus kita tercinta aja sdh lebih dari cukup.

Semoga bisa bermanfaat, sekian dan terimakasih
Wassalamu alaikum wr wb…..
